112 124 ПЛК Сплиттер

1x12/1 × 24 ПЛК СПЛЕКТИВНАЯ ПАКЕТА СТАЛЬНАЯ ТРУБА 60x12x4 и 80x20x4mm, с 900 мкм рыхлой трубки 1,0+0,1/-0 м, разъем SC/APC.Спецификации производительности:ПараметрыСимволСпецификацииЕдиницаНомер каналаГнездо1 × 121 × 24Операция по длине волны1260 ~ 1650н.м.Тест длины волны1310/1550н.м......

Отправить запрос

Описание продукта

1x12/1 × 24 ПЛК СПЛЕКТИВНАЯ ПАКЕТА СТАЛЬНАЯ ТРУБА 60x12x4 и 80x20x4mm, с 900 мкм рыхлой трубки 1,0+0,1/-0 м, разъем SC/APC.

Спецификации производительности:

Параметры	Символ	Спецификации		Единица
Номер канала	Гнездо	1 × 12	1 × 24
Операция по длине волны		1260 ~ 1650		н.м.
Тест длины волны		1310/1550		н.м.
Спектральное соотношение		8,333%	4,166%	%
Вставка потеря1	Ил	≤12.5	≤16.0	дБ
Единообразие	Универсал	≤1,2	≤1,6	дБ
Поляризационная зависимая потеря	Pdl	≤0,35	≤0,40	дБ
Возвращаяся потеря	Rl	≥55		дБ
Directivity2	Режиссер	≥55		дБ
Входная оптическая мощность	P	100		МВт
Тип волокна		ITU-T G657 A1 Fiber
Тип косички		Весь порт: белая 900 мкм свободная трубка
Длина ввода		1,0 +0,1/-0		m
Длина вывода		1,0 +0,1/-0		m
Разъем		Весь порт ： SC/APC
Кабельная марка		1x12 PLC ： in 、 1、2…… 11 、 12 1x24 PLC ： in 、 1、2…… 23 、 24
Размер упаковки (L) × (W) × (H)	Пкг	1x12 Plc ： 60x12x4 1x24 Plc ： 80x20x6		мм
Эксплуатационная температура	Вершина	-40 ~ +85		℃
Температура хранения	Ткань	-40 ~ +85		℃

*Примечания: 1. Все значения потерь вставки включают потерю разъема.

Карта эскиза:

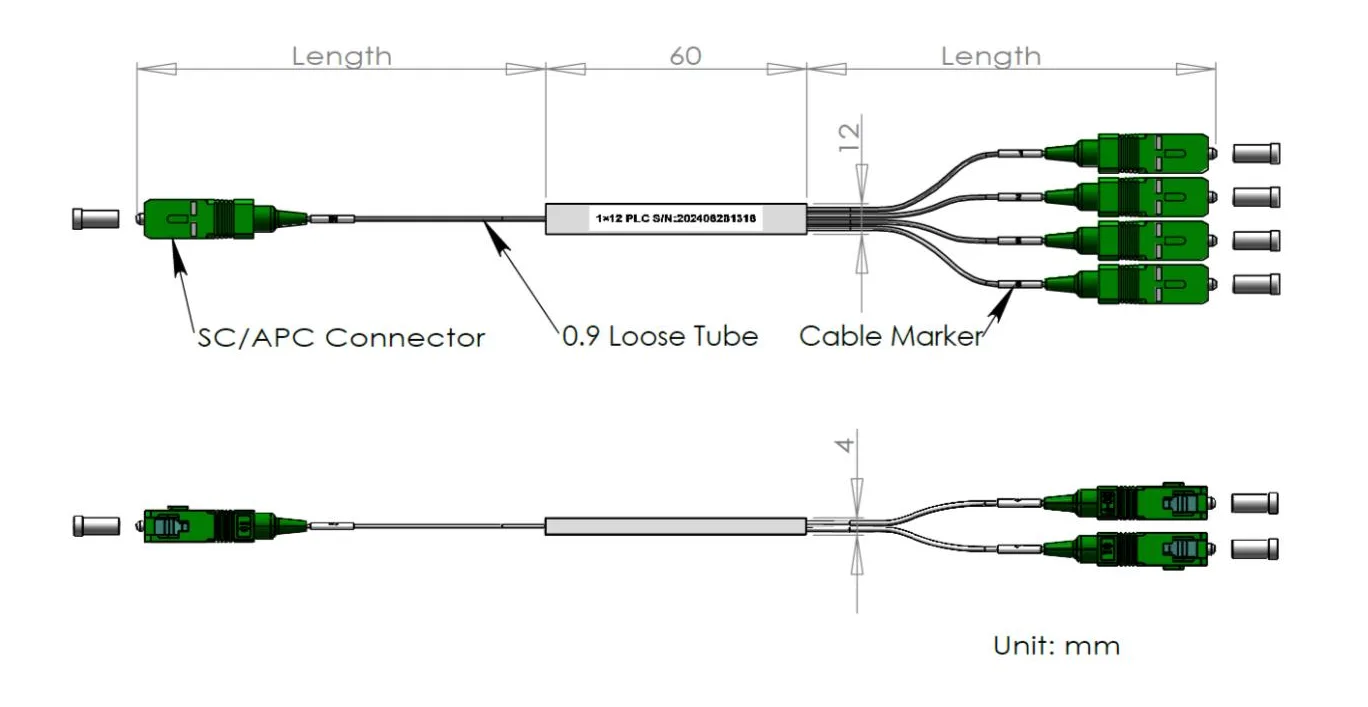

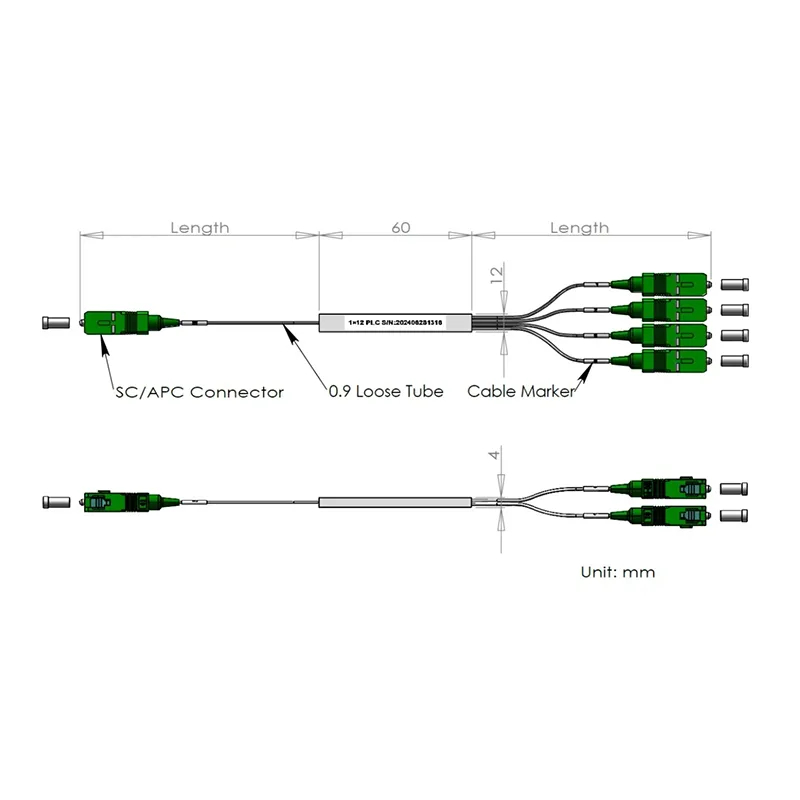

1x12 Plc Splitter

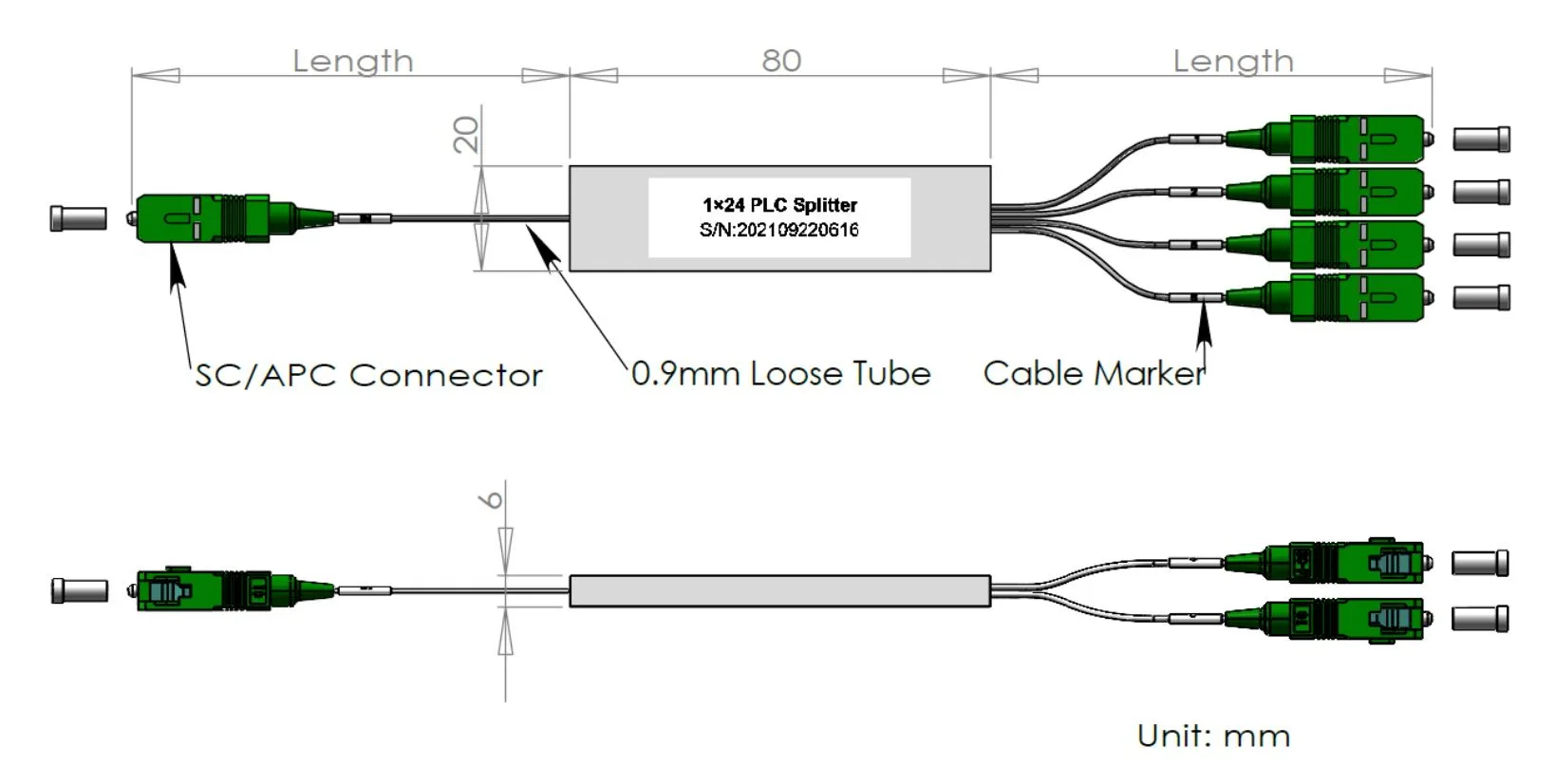

1x24 Plc Splitter

Отчет о тесте:

1. Отчет тестирования с точными значениями, которые должны быть включены в упаковку.

Пример отчета: 1x12 mini 0,9 мм ПЛК

Рабочая длина волны (нм)	1260-1650	Проверенная дата	2024/11/30
P/N:	1x12-0,9-дюймовый 1,0 млн 1,0 млн. Скапк	Грех:	21113000001
Тип волокна	G657A2	Длина волокна (м)	In≥1,0 м/из> 1,0 м
Тип разъема	Sciapc	Пакет измерения (мм)	60x12x4
Температура хранения	-40 ~+85 ℃	Рабочая температура	-40 ~+85 ℃

LTEM	(DB)		PDL (DB)		RL (DB)
Длина волны (нм)	@1310	@1550	@1310	@1550	@1310	@1550
Спецификация	Макс. 12.50		Макс.0.35		≥55
Порт 1	12.43	12.38	0.14	0.07	Проходить	Проходить
Порт 2	12.24	12.35	0.16	0.06	Проходить	Проходить
Порт 3	12.22	12.20	0.12	0.07	Проходить	Проходить
Порт 4	12.30	12.24	0.04	0.04	Проходить	Проходить
Порт 5	12.24	12.25	0.11	0.05	Проходить	Проходить
Порт 6	12.35	12.29	0.11	0.01	Проходить	Проходить
Порт 7	12.42	12.44	0.21	0.11	Проходить	Проходить
Порт 8	12.23	12.18	0.11	0.01	Проходить	Проходить
Порт 9	12.27	12.19	0.21	0.10	Проходить	Проходить
Порт 10	12.38	12.17	0.02	0.04	Проходить	Проходить
Порт 11	12.29	12.21	0.11	0.06	Проходить	Проходить
Порт 12	12.42	12.27	0.08	0.07	Проходить	Проходить
Вход	НА				НА
Максимум	12.43	12.44	0.21	0.11	N/a
Мин	12.22	12.18	0.04	0.01	N/a
Средний	12.30	12.29	0.13	0.05	НА
Однородность (≤0,8 дБ)	0.21	0.27	Направленность (DB)		> 55

Горячие Теги: 1*12 1*24 ПЛК Сплиттер
