Многоцелевой оптоволоконный кабель

Многоцелевой оптоволоконный кабель от компании Orientalfiber — это инженерное решение для помещений с высокой плотностью размещения и магистральных распределительных систем. Этот кабель, изготовленный компанией Jiangsu Xuben Photoelectric Technology Co., Ltd, объединяет несколько отдельных субблоков в единую прочную конструкцию, что позволяет осуществлять прямое оконечное соединение без необходимости использования дополнительных патч-панелей или переходного оборудования. Наш многоцелевой оптоволоконный кабель с разъемным соединением является основным выбором для операторов связи и монтажников центров обработки данных. Он сочетает в себе механическую прочность с гибкими возможностями маршрутизации, обеспечивая долговременную стабильность сигнала в сложных сетевых архитектурах.

Структурное проектирование: проектирование прямого подключения

Базовая архитектура многоцелевого оптоволоконного кабеля с разъемами разработана для упрощения процесса установки и максимальной защиты волокна. В отличие от стандартных распределительных кабелей, в конструкции с разъемами каждое волокно рассматривается как независимый объект внутри более крупного кабеля.

Конструкция подблока: каждое отдельное волокно защищено как блок с плотным буфером диаметром 900 мкм, окруженный высокопрочными арамидными армирующими элементами.

Центральный прочный элемент: неметаллический сердечник из армированного волокном пластика (FRP) служит центральным креплением, обеспечивая необходимую жесткость для предотвращения перекручивания во время вертикальных или горизонтальных натяжений.

Многослойная скрученная сердцевина: субблоки точно скручены вокруг стеклопластика, многослойной структуры кабеля, которая значительно повышает способность кабеля выдерживать растягивающие нагрузки во время установки.

Варианты оболочки: В целях соответствия различным строительным нормам внешняя оболочка может быть изготовлена ​​из поливинилхлорида (ПВХ) или малодымного безгалогенного материала (LSZH), что обеспечивает соответствие требованиям по огнестойкости.

Характеристики

Многослойная структура кабеля и неметаллический центральный армирующий сердечник позволяют кабелю выдерживать большее натяжение.

Внешний материал многоцелевого оптоволоконного кабеля устойчив к коррозии, водонепроницаем, устойчив к ультрафиолетовому излучению, негорюч и экологичен.

Арамидная пряжа в качестве силового элемента обеспечивает превосходную прочность кабеля на растяжение.

Приложения

Распределение кабеля любого назначения в помещении

Магистральный распределительный кабель

Стандарты

Соответствуют стандартам YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 и т. д. Помимо обычных изделий из ПВХ, существуют также изделия, прошедшие сертификацию UL OFNR; В изделиях LSZH используются различные материалы, соответствующие требованиям IEC60332-1 или IEC60332-3C.

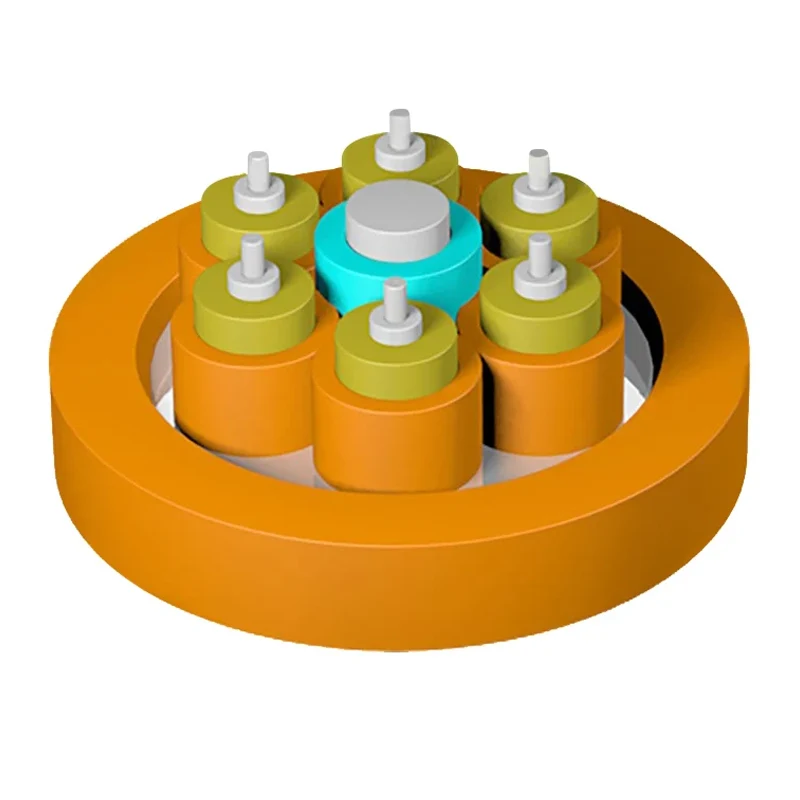

Чертеж структуры

1. Плотное буферное волокно

2.Арамидная пряжа

3. Член прочности FRP

4. Куртка субъединицы

5.Куртка

Технические параметры

Оптические характеристики

Стратегические преимущества: решение проблем закупок и установки

При выборе универсального оптоволоконного кабеля с разъемным соединением специалисты по закупкам часто отдают приоритет совокупной стоимости владения и простоте развертывания. Orientalfiber фокусируется на трех ключевых областях:

1. Значительное снижение затрат на рабочую силу.

Поскольку каждая часть оптоволоконного кабеля фактически представляет собой собственную перемычку повышенной прочности, технические специалисты могут снять внешнюю оболочку и проложить отдельные волокна непосредственно к оборудованию. Это устраняет необходимость в сращивании в пигтейлы, сокращая как время, затрачиваемое на монтаж, так и риск потери сигнала, связанного со сращиванием.

2. Надежность вертикальных и горизонтальных магистралей.

Арамидная нить в качестве элемента прочности придает кабелю превосходную прочность на разрыв, что делает его пригодным для использования в многоэтажных офисных центрах или на промышленных объектах. Неметаллический центральный усиленный сердечник гарантирует, что кабель остается легким и невосприимчивым к электромагнитным помехам, что имеет решающее значение для промышленных входных соединений в электросетях и на железнодорожном транспорте.

3. Соблюдение требований по охране окружающей среды и безопасности.

Внешний материал многоцелевого оптоволоконного кабеля с разрывным соединением разработан таким образом, чтобы быть устойчивым к коррозии, водонепроницаемости и УФ-излучению. Предлагая варианты LSZH, сертифицированные UL OFNR, и соответствующие требованиям IEC60332-1/3C, мы гарантируем, что ваша инфраструктура соответствует самым строгим стандартам пожарной безопасности для распределения кабелей любого назначения внутри помещений.

Совершенство производства и гарантия качества

Компания Jiangsu Xuben Photoelectric Technology Co., Ltd имеет производственную базу площадью 15 000 квадратных метров с четырьмя специализированными заводами. Наша приверженность совершенствованию производства подтверждается:

Годовой объем производства: Производственная мощность оценивается в 20 миллионов долларов США, что обеспечивает стабильные сроки выполнения крупномасштабных инженерных проектов.

Сертифицированные стандарты: Наша группа имеет сертификаты ISO9001 и ISO45001. Многоцелевой оптоволоконный кабель с разъемами специально соответствует стандартам YD/T 1258.4, ICEA-596, GR-409 и IEC 60793.

Проверенная производительность: каждая партия перед отправкой с завода проходит строгие испытания на прочность на разрыв, устойчивость к раздавливанию и однородность затухания.

Ключевые сценарии применения

Универсальность многоцелевого оптоволоконного кабеля делает его незаменимым для:

Соединения центров обработки данных: высокая плотность проводки между серверными стойками и основными распределительными зонами.

Распределение магистральной сети кампуса: соединение нескольких коммуникационных шкафов на крупных институциональных объектах.

Промышленные сети: обеспечение надежных оптоволоконных линий на автомагистралях и электростанциях, где долговечность не подлежит обсуждению.

Распределение внутри помещения: горизонтальная кабельная разводка общего назначения, в которой волокна необходимо выводить к отдельным розеткам.

Часто задаваемые вопросы (FAQ)

В чем основное отличие разрывного кабеля от распределительного кабеля?

В распределительном кабеле волокна объединены в одну оболочку. В многоцелевом оптоволоконном кабеле с разрывным соединением каждое волокно имеет собственную индивидуальную оболочку и арамидные прочные элементы. Это позволяет обращаться с волокнами как с патч-кордами после снятия основной внешней оболочки, обеспечивая превосходную механическую защиту в точке подключения.

Предоставляет ли Orientalfiber индивидуальные цвета курток или количество волокон?

Да. Наш завод по производству оптоволоконных кабелей для помещений, входящий в состав группы Jiangsu Xuben Photoelectric Technology Co., Ltd, может адаптировать многоцелевой оптоволоконный кабель с разрывным соединением в соответствии с конкретными требованиями проекта, включая количество волокон (обычно от 2 до 48 жил) и особые характеристики огнестойкости.

Подходит ли этот кабель для использования в кабельных лотках с повышенной влажностью?

Несмотря на то, что наш многоцелевой оптоволоконный кабель предназначен в первую очередь для использования внутри помещений, внешний материал нашего многоцелевого оптоволоконного кабеля устойчив к влаге и коррозии, что делает его пригодным для использования в типичных подвалах зданий или промышленных туннелях с кондиционируемым климатом.
