Предварительно подключенное волоконно-оптическое распределительное ящик GFS-004-007C

1. Генерал

1.1 Описание

Предварительно подключенное оптическое распределительное ящик как наиболее продвинутое оборудование Node FTTX Network Node, обеспечивает быстрое и надежное соединение, хорошую защиту и управление для сети FTTX.

GFS-004-007C

1.2 Стандарты соответствуют

Предлагаемое производство спроектировано, производится и протестируется в соответствии со стандартами следующим образом:

1.3 Приложения среда

2. Характеристики

1. нижняя оболочка и верхняя крышка сварки сваркой горячей пластины, которая не является съемной.

2. Материал: PP+GF.

3. Влагоеизопасность, водонепроницаемая, пылезащитная, антивозрастная.

4. Уровень защиты до IP68.

5. Интерьер оснащен 1x2 FBT Splitter+ 1x4 Splitter Plc или Splitter 1x4 Plc.

6. Метод установки: монтированный на полюсе, воздушная, настенная.

3. Технические характеристики

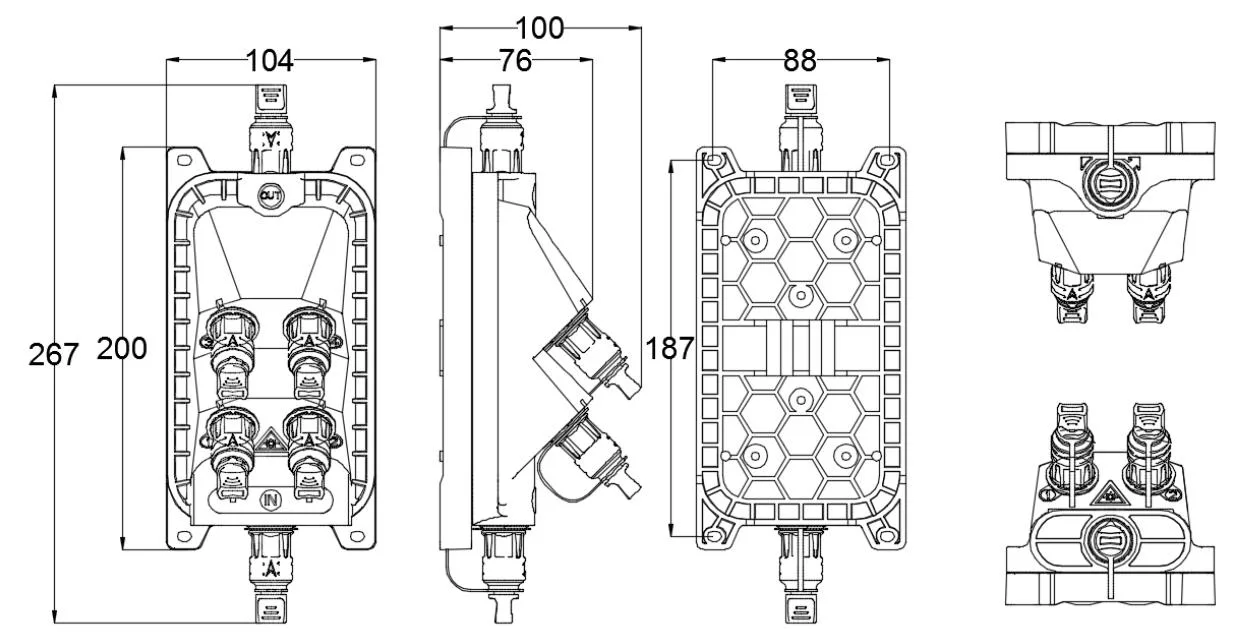

3.1 Механические спецификации

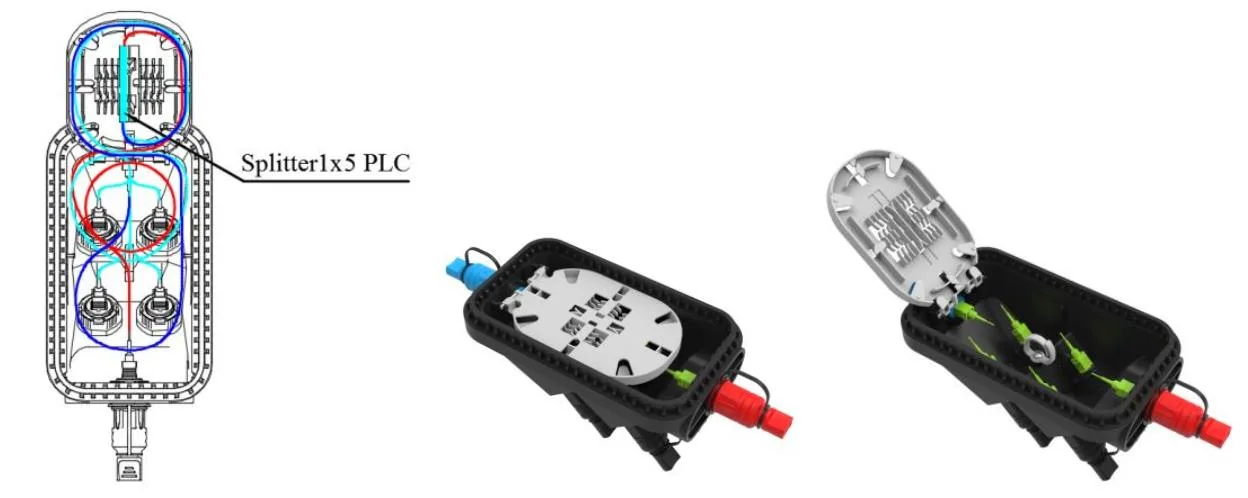

4. Конфигурация

Основные оптические параметры

Оптические параметры, показанные в таблице выше, являются значениями по умолчанию и могут быть настроены в соответствии с требования.

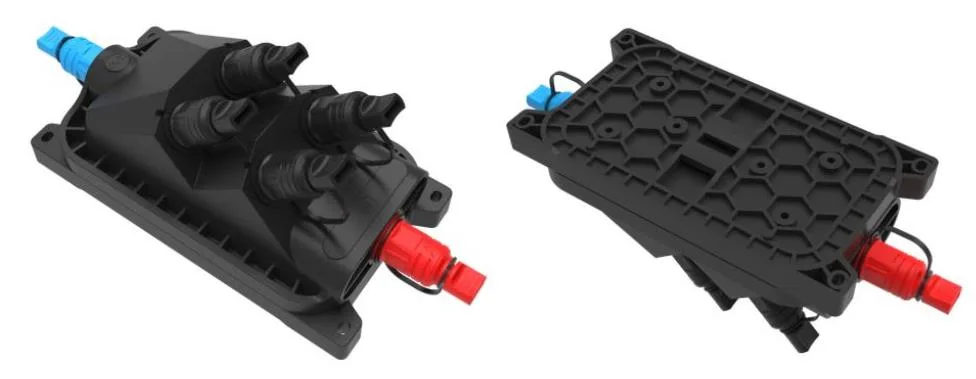

5. Картинка продукта

5.1. Кабельные способы продукта:

GFS-004-007C Product Product Product

6. Экологические характеристики

Этот продукт соответствует директиве по охране окружающей среды ROHS, и содержание свинца, кадмия, ртути, гексавалентного хрома, полибромированного бифенила (PBB) (PBB) и полибромированного дифенилового эфира (PBDE) не превышает предела.

7. Установка

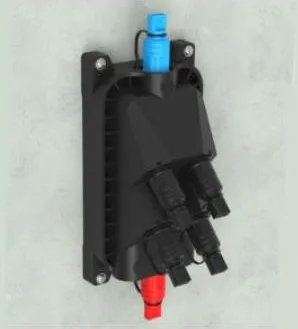

7.1. Установленная настенная установка

Проверьте 4 отверстия в стену в зависимости от размера в таблице 1, поместите болт расширения φ8*40, поместите коробку, чтобы соответствовать отверстиям и используйте болт для крепления.

Установка на стене

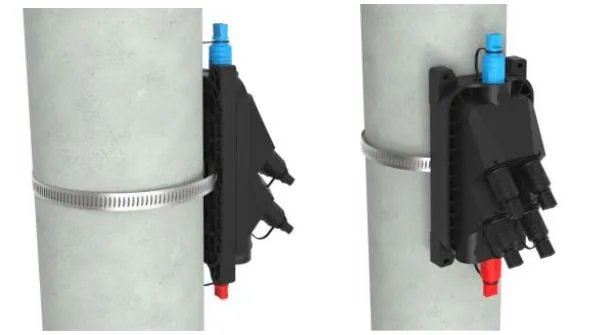

7.2 Установка с полюсом

Исправить 1 набор кольца полюса на телекомпонент

Установка с полюсом

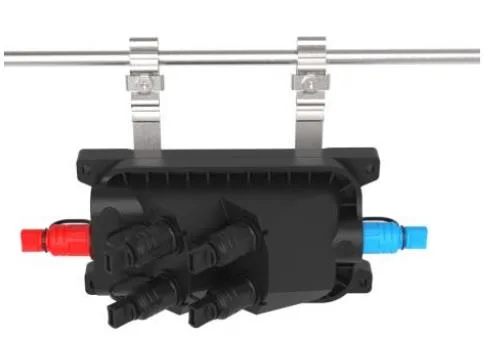

7.3. Верхняя структура

Свяжите два установленных на шасси верхней части головы, подвешенного на проволоке, а затем забежал, предотвратите упадок корпуса.

Верхняя структура

8. Работа разъема

8.1 Предварительно подключенный адаптер - a (E)

⚫ Поверните часть стрелки от волоконного разъема против часовой стрелки и выньте пылевую крышку.

⚫ Стрелка часть разъема волокна выше, вставьте разъем волокна в гнездо, а затем поверните стрелку часть по часовой стрелке.

8.2 Предварительно подключенный адаптер - B (XL)

⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;

⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;

⚫ Вставьте заглушку из пружины в оболочку;

⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;

⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке

8.3 Предварительно подключенный адаптер - C

⚫ Нажмите скользящее кольцо на предварительно сформированную оптическую волокна в направлении стрелки, чтобы удалить пылевую крышку; Нажмите кнопку, чтобы вытащить пылевую крышку на адаптере в направлении стрелки.

⚫ Совместите корпус предварительно сформированной заглушки с пряжкой адаптера, пока она не будет закреплена. Подключите два пылевых крышка одинаково.

⚫ Установленная сборная заглушка толкает раздвижное кольцо, чтобы отпустить пряжку, а затем вытяните основное тело назад, чтобы разделить его.

8.4 Предварительно подключенный адаптер - D

⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки.

⚫ Подключите предварительную подключенную пробку D и предварительно подключенный адаптер D в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.

8.5 Предварительно подключенный адаптер - E (A)

⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки

⚫ Подключите предварительную подключенную заглушку E и предварительно подключенный адаптер E в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.

8.6 Предварительно подключенный адаптер -f

⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;

⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;

⚫ Вставьте заглушку из пружины в оболочку;

⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;

⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке.

8.7 Предварительно подключенный адаптер - G

8.8 Предварительно подключенный адаптер-H-1

8.9 Предварительно подключенный адаптер-J-1

9. Пакет
