1. Генерал1.1 Описание Предварительно соединенное оптическое распределительное ящик как наиболее продвинутое оборудование Node FTTX Network Node, обеспечивает быстрое и надежное соединение, хорошую защиту и управление для FTTX сеть.Тип производстваКлассификацияGFS-016-009CПредварительно подключенное......
Предварительно соединенное оптическое распределительное ящик как наиболее продвинутое оборудование Node FTTX Network Node, обеспечивает быстрое и надежное соединение, хорошую защиту и управление для FTTX
сеть.
6. Метод установки: монтированный на полюсе, воздушная, настенная.
3. Технические характеристики
3.1 Механические спецификации
Элемент
Спецификации
Примечание
Материал жилья
PP +GF
Материал металлического аксессуара
Высококачественная нержавеющая сталь

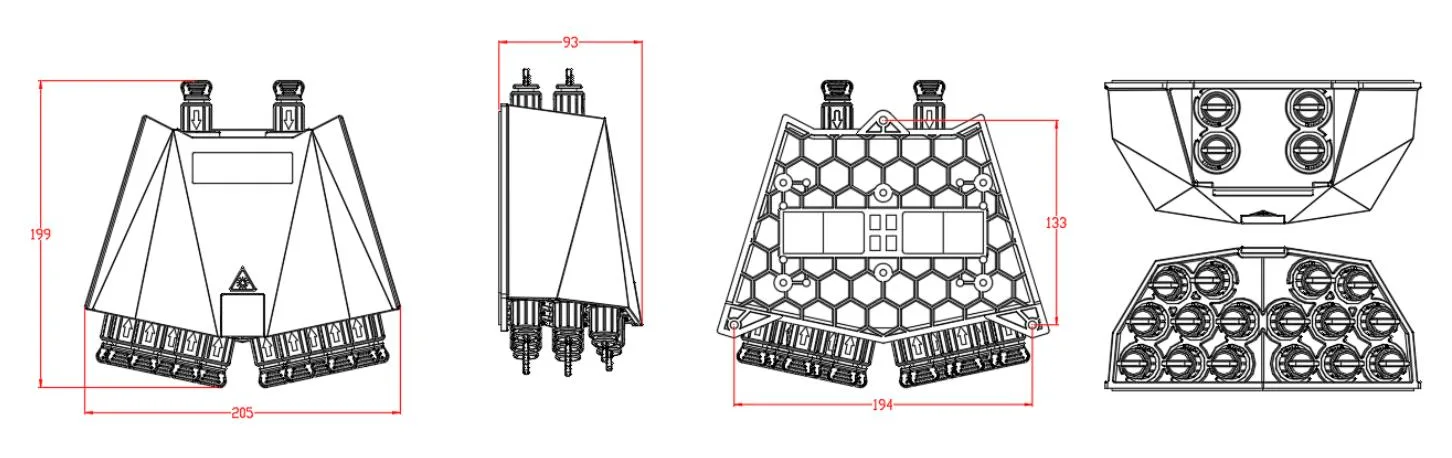

Внешнее измерение (мм)
205*199*93 мм
Цвет
Черный
Положение отверстия установки (мм)
194*133
Количество предварительно соединенных адаптеров
18
Сплиттер
1x2 FBT Splitter+ 1x16 Plc Splitter
IP -класс
IP68
Воспламеняемость
UL94-HB
По умолчанию
Тест на нейтральный соль (NSS)
48 часов
4. Конфигурация
4.1 Основные оптические параметры
Сплиттер
(DB)
RL (DB)
(DB)
Метод испытаний
Сплиттер
Распределительный ящик
1*2 FBT (90/10)
+ 1* 16 Plc Splitter,
с разъемом Scapc
1*2 FBT (90%)
≤1
≥55
≤1,2
IL:
IEC61300-3-4
Метод б
RL:
IEC61300-3-6
Метод 1
1*2 FBT (10%) +1*16 PLC
≤24.8
≥55
≤25
1*2 FBT (80/20)
+ 1* 16 Plc Splitter,
с разъемом Scapc
1*2 FBT (80%)
≤1. 4
≥55
≤1,6
1*2 FBT (20%) +1* 16 PLC
≤21.6
≥55
≤21,8
1*2 FBT (70/30)
+ 1* 16 Plc Splitter,
с разъемом Scapc
1*2 FBT (70%)
≤2,1
≥55
≤2,3
1*2 FBT (30%) +1*16 PLC
≤19.6
≥55
≤19.8
1*2 FBT (60/40)
+ 1*16 Plc Splitter,
с разъемом Scapc
1*2 FBT (60%)
≤2,8
≥55
≤3,0
1*2 FBT (40%) +1*16 PLC
≤18.3
≥55
≤18,5
1*2 FBT (50/50)
+ 1* 16 Plc Splitter,
с разъемом Scapc
1*2 FBT (50%)
≤3,7
≥55
≤3,9
1*2 FBT (50%) +1* 16 PLC
≤17.2
≥55
≤17.4
1* 16 Plc Splitter,
с разъемом Scapc
1* 16 PLC
≤13.5
≥55db
≤13.7
Оптические параметры, показанные в таблице выше, являются значениями по умолчанию и могут быть настроены в соответствии с требованиями.

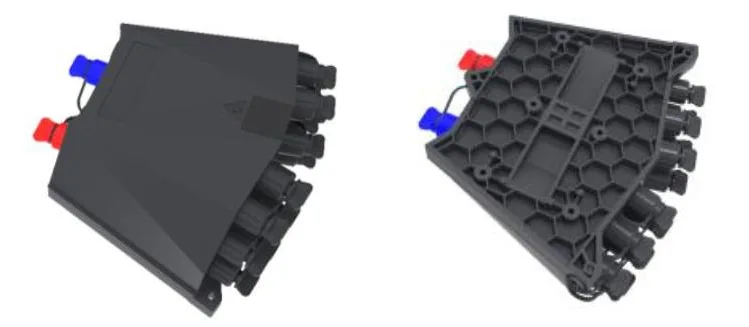

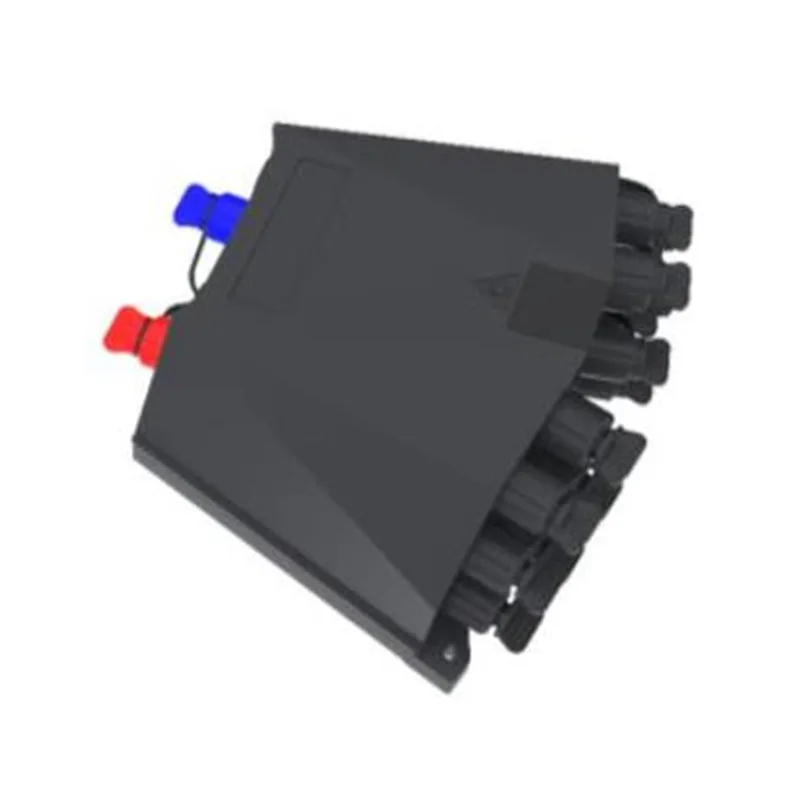

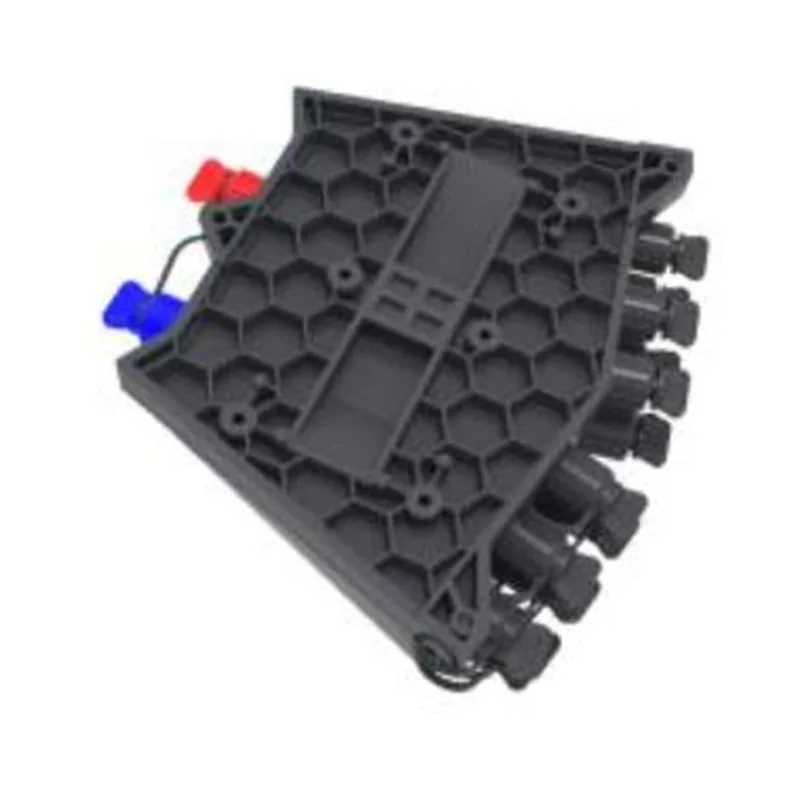

5. Картинка продукта
5.1. Кабельные способы продукта:
1 * 2 FBT + 1 * 16 ПЛК СПАЛЕРС
5.2 аксессуары
Нет.
Имя части
Справочная картинка
Единица
Количество
Примечание
1
Пользователи управляют
/
ПК
1
В
2
Отчет о тестировании сплиттера
/
ПК
1
В
3
Настенный комплект
набор
1
Необязательно в качестве запроса клиента
4

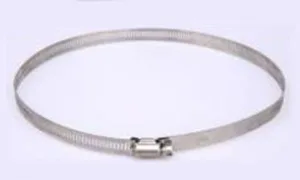

Набор установленного на шесте
набор
1
Необязательно в качестве запроса клиента
5
Набор для воздуха
набор
1
Необязательно в качестве запроса клиента
6. Экологические характеристики
Этот продукт соответствует директиве по охране окружающей среды ROHS, а содержание свинца, кадмия, ртути, гексавалентного хрома, полибромированного бифенила (PBB) и полибромизированного дифенилового эфира (PBDE) не превышает предела.
7. Установка
7.1. Установленная настенная установка
Проверьте 3 отверстия в стене в соответствии с размерностью, поместите заглушку для расширения φ7,5*40, поместите коробку, чтобы соответствовать отверстиям и используйте винты для закрепления.
Установка на стене

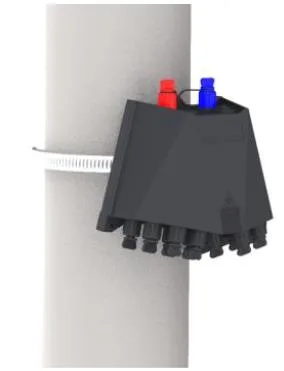

7.2 Установка с полюсом
Пропустите кольцо обруча через прорезь задней пластины и зафиксируйте его на телекоммуникационном полюсе
Установка с полюсом

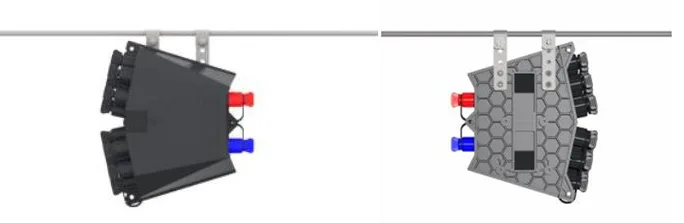

7.3 Накладная структура
Завяжите установленное на шасси верхней дорожки, подвешенную на проволоке, а затем забежал, предотвратите падение корпуса.
Верхняя структура
8. Работа разъема
8.1 Предварительно подключенный адаптер - a (E)
⚫ Поверните часть стрелки от волоконного разъема против часовой стрелки и выньте пылевую крышку.
⚫ Стрелка часть разъема волокна выше, вставьте разъем волокна в гнездо, а затем поверните стрелку
часть по часовой стрелке.
8.2 Предварительно подключенный адаптер - B (XL)
⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;
⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;
⚫ Вставьте заглушку из пружины в оболочку;
⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;
⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке
8.3 Предварительно подключенный адаптер - C
⚫ Нажмите скользящее кольцо на предварительно сформированную оптическую волокна в направлении стрелки, чтобы удалить пылевую крышку; Нажмите кнопку, чтобы вытащить пылевую крышку на адаптере в направлении стрелки.
⚫ Совместите корпус предварительно сформированной заглушки с пряжкой адаптера, пока она не будет закреплена. Подключите два пылевых крышка одинаково.
⚫ Установленная сборная заглушка толкает раздвижное кольцо, чтобы отпустить пряжку, а затем вытяните основное тело назад, чтобы разделить его.
8.4 Предварительно подключенный адаптер - D
⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки.
⚫ Подключите предварительную подключенную пробку D и предварительно подключенный адаптер D в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.
8.5 Предварительно подключенный адаптер - E (A)
⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки
⚫ Подключите предварительную подключенную заглушку E и предварительно подключенный адаптер E в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.
8.6 Предварительно подключенный адаптер -f
⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;
⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;
⚫ Вставьте заглушку из пружины в оболочку;
⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;
⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке.
