Предварительно подключенное волоконно-оптическое распределительное ящик GFS-016-026C

1. Генерал

1.1 Описание

Предварительно соединенное оптическое распределительное ящик как наиболее продвинутое оборудование Node FTTX Network Node, обеспечивает быстрое и надежное соединение, хорошую защиту и управление для FTTX сеть.

GFS-016-026C

1.2 Стандарты соответствуют

Предлагаемое производство спроектировано, производится и протестируется в соответствии со стандартами следующим образом:

1.3 Приложения среда

2. Характеристики

1. нижняя оболочка и верхняя крышка сварки сваркой горячей пластины, которая не является съемной.

2. Материал: PP+GF.

3. Влагоеизопасность, водонепроницаемая, пылезащитная, антивозрастная.

4. Уровень защиты до IP68.

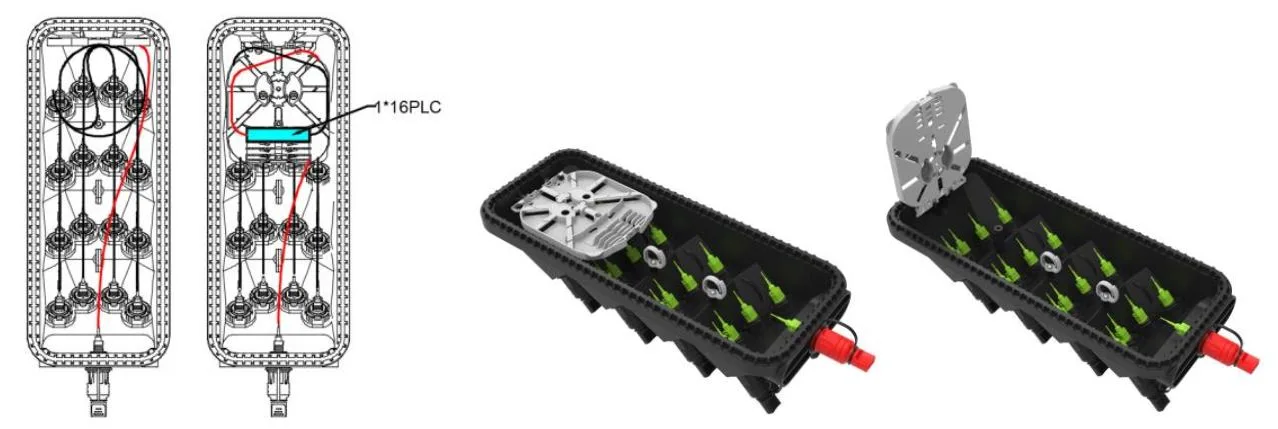

5. Интерьер оснащен 1x16 Plc Splitter.

6. Метод установки: монтированный на полюсе, воздушная, настенная.

3. Технические характеристики

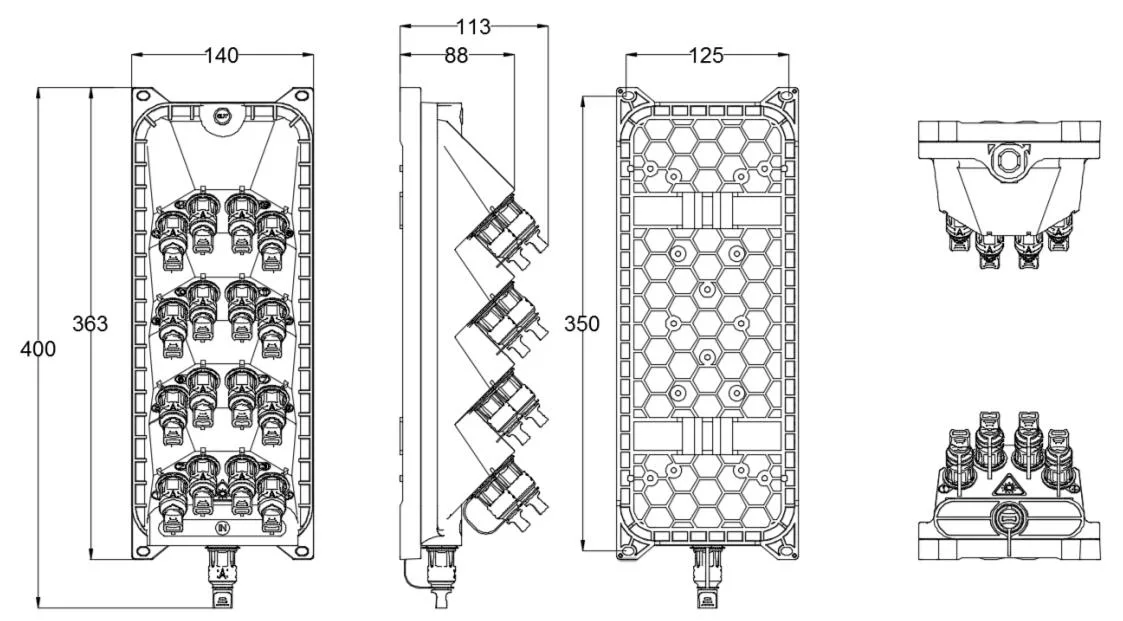

3.1 Механические спецификации

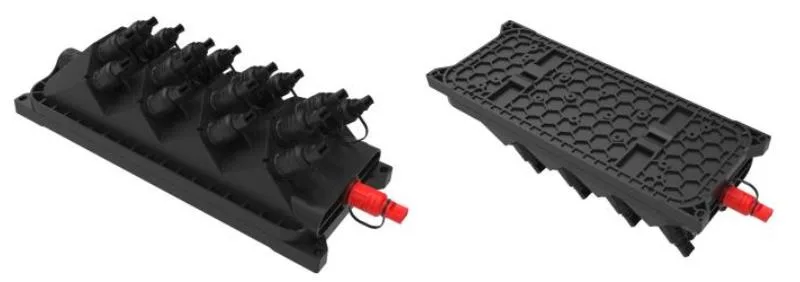

4. Картинка продукта

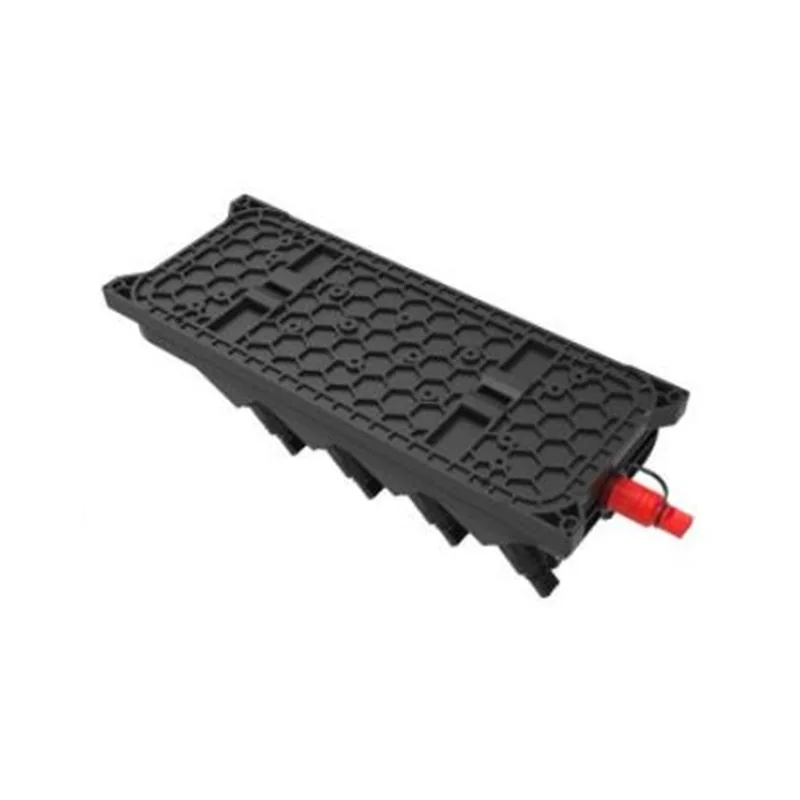

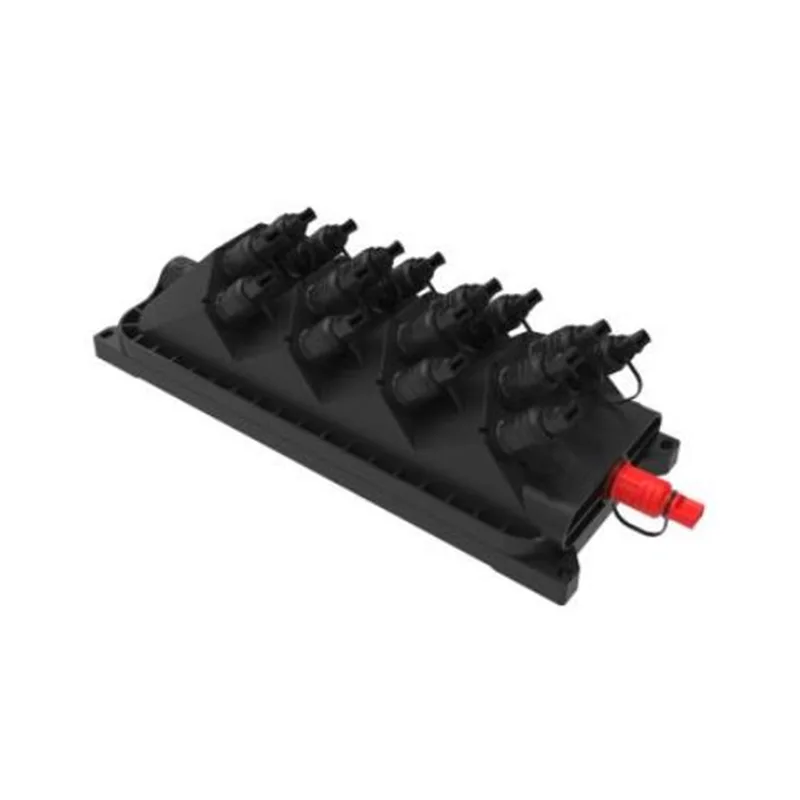

GFS-016-026C Product Product Product

5. Экологические характеристики

Этот продукт соответствует директиве по охране окружающей среды ROHS, и содержание свинца, кадмия, ртути, гексавалентного хрома, полибромированного бифенила (PBB) (PBB) и полибромированного дифенилового эфира (PBDE) не превышает предела.

6. Установка

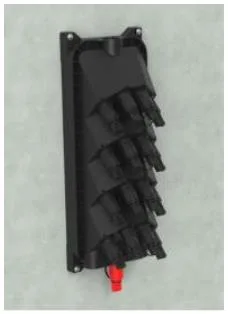

6.1. Установленная настенная установка

Проверьте 4 отверстия в стену в зависимости от размера в таблице 1, поместите болт расширения φ8*40, поместите коробку, чтобы соответствовать отверстиям и используйте болт для крепления.

Установка на стене

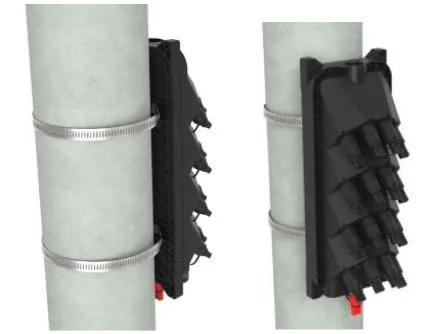

6.2. Установка с полюсом

Исправить 1 набор кольца полюса на телекомпонент

Установка с полюсом

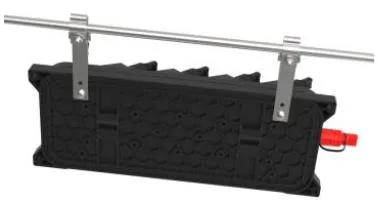

6.3 Накладная структура

Свяжите два установленных на шасси верхней части головы, подвешенного на проволоке, а затем забежал, предотвратите упадок корпуса.

Верхняя структура

7. Работа разъема

7.1 Предварительно подключенный адаптер - a (E)

⚫ Поверните часть стрелки от волоконного разъема против часовой стрелки и выньте пылевую крышку.

⚫ Стрелка часть разъема волокна выше, вставьте разъем волокна в гнездо, а затем поверните стрелку часть по часовой стрелке.

7.2 Предварительно подключенный адаптер - B (XL)

⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;

⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;

⚫ Вставьте заглушку из пружины в оболочку;

⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;

⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке

7.3 Предварительно подключенный адаптер - C

⚫ Нажмите скользящее кольцо на предварительно сформированную оптическую волокна в направлении стрелки, чтобы удалить пылевую крышку; Нажмите кнопку, чтобы вытащить пылевую крышку на адаптере в направлении стрелки.

⚫ Совместите корпус предварительно сформированной заглушки с пряжкой адаптера, пока она не будет закреплена. Подключите два пылевых крышка одинаково.

⚫ Установленная сборная заглушка толкает раздвижное кольцо, чтобы отпустить пряжку, а затем вытяните основное тело назад, чтобы разделить его.

7.4 Предварительно подключенный адаптер - D

⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки.

⚫ Подключите предварительную подключенную пробку D и предварительно подключенный адаптер D в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.

7.5 Предварительно подключенный адаптер - e (a)

⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки

⚫ Подключите предварительную подключенную заглушку E и предварительно подключенный адаптер E в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.

7.6 Предварительно подключенный адаптер -f

⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;

⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;

⚫ Вставьте заглушку из пружины в оболочку;

⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;

⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке.

7.7 Предварительно подключенный адаптер - G

7.8 Предварительно подключенный адаптер-H-1

7.9 Предварительно подключенный адаптер-J-1

8. Пакет
