1. Генерал1.1 Описание Предварительно соединенное оптическое распределительное ящик как наиболее продвинутое оборудование Node FTTX Network Node, обеспечивает быстрое и надежное соединение, хорошую защиту и управление для FTTX сеть.Тип производстваКлассификацияGFS-12BY & -1 & -2Предварительн......
Предварительно соединенное оптическое распределительное ящик как наиболее продвинутое оборудование Node FTTX Network Node, обеспечивает быстрое и надежное соединение, хорошую защиту и управление для FTTX
сеть.
6. Метод установки: монтированный на полюсе, воздушная, настенная.
7. позиция адаптера может быть настроена в соответствии с требованиями клиента.
3. Технические характеристики
3.1 Механические спецификации
Элемент
Спецификации
Примечание
Материал жилья
Модифицированный PP пластик
Материал металлического аксессуара
Высококачественная нержавеющая сталь

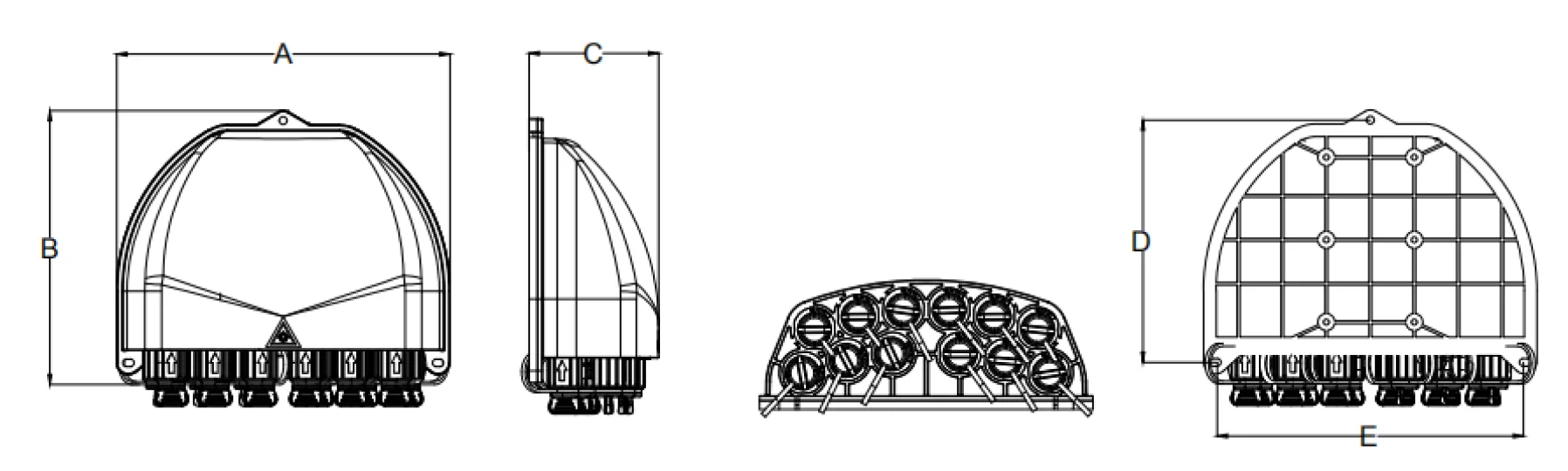

Внешнее измерение (мм)
197*156*77 мм
A*b*c
Цвет
Черный
Положение отверстия установки (мм)
143*181
D*E.
Количество предварительно соединенных адаптеров
12
GFS-12BY (1 красный, 3BLUE, 8 Black)
9
GFS-12BY-1 (1 красный, 8 черный)
10
GFS-12BY-2 (1 красный, 1BLUE, 8 Black)
Сплиттер
1x4 Plc Splitter+ 1x8 Plc Splitter
GFS-12BY
1x8 Plc Splitter
GFS-12BY-1
1x8 Plc Splitter
GFS-8BY-1
1x2 FBT Splitter+ 1x8 Plc Splitter
GFS-12BY-2
IP -класс
IP68
Воспламеняемость
UL94-HB
Это может быть настроено в соответствии с потребностями.
Тест на нейтральный соль (NSS)
48ч
4. Картинка продукта

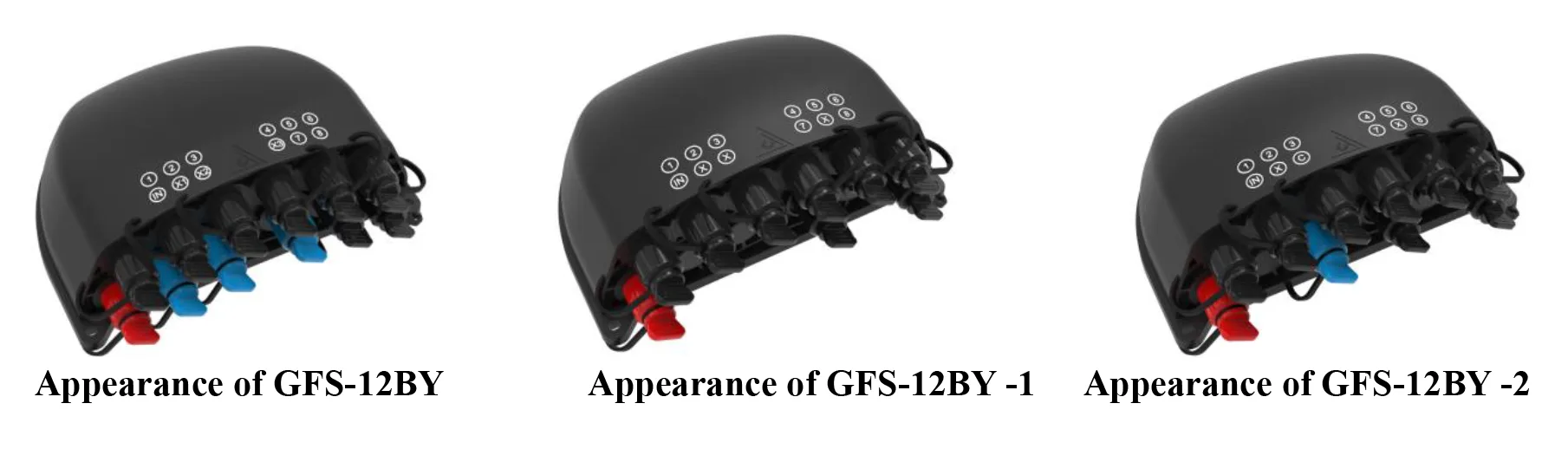

4.1. Кабельные способы продукта:
ПЛК сверху, FBT нанизу

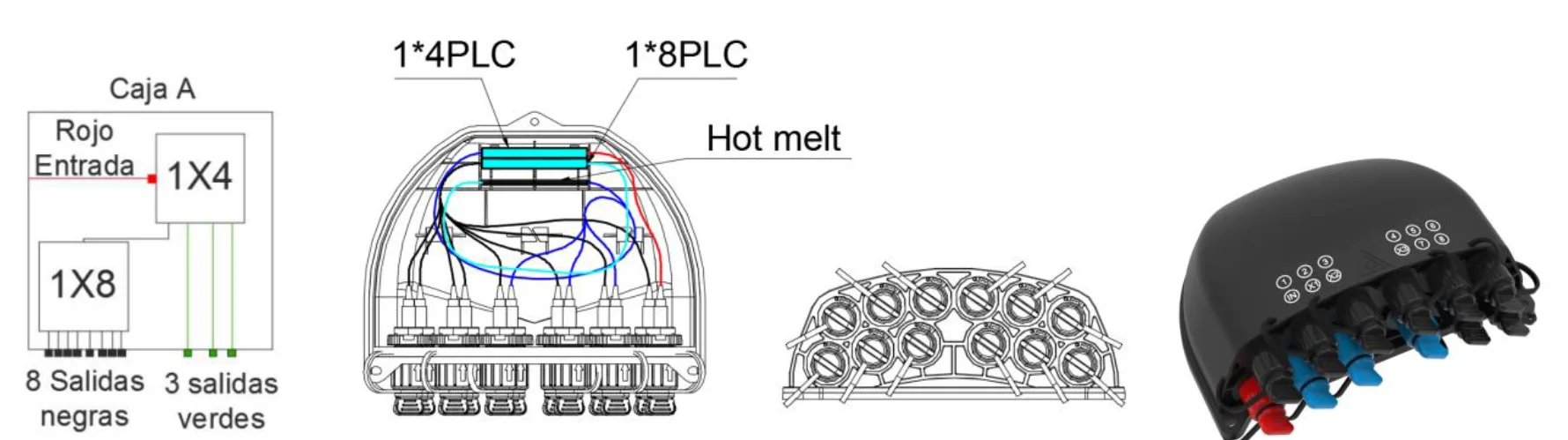

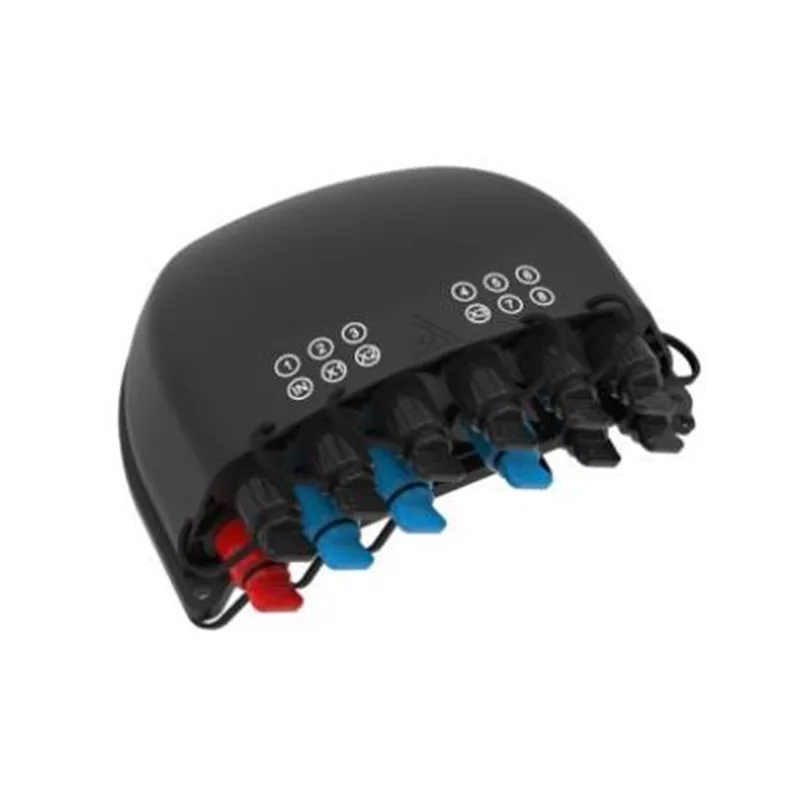

GFS-12BY (1 * 4 PLC + 1 * 8 PLC Splitter Cable)

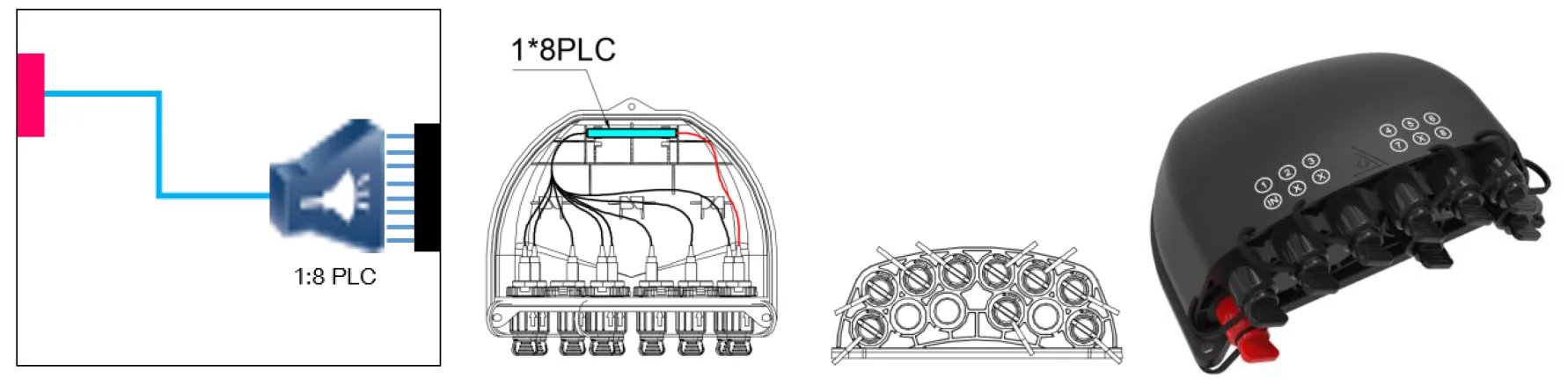

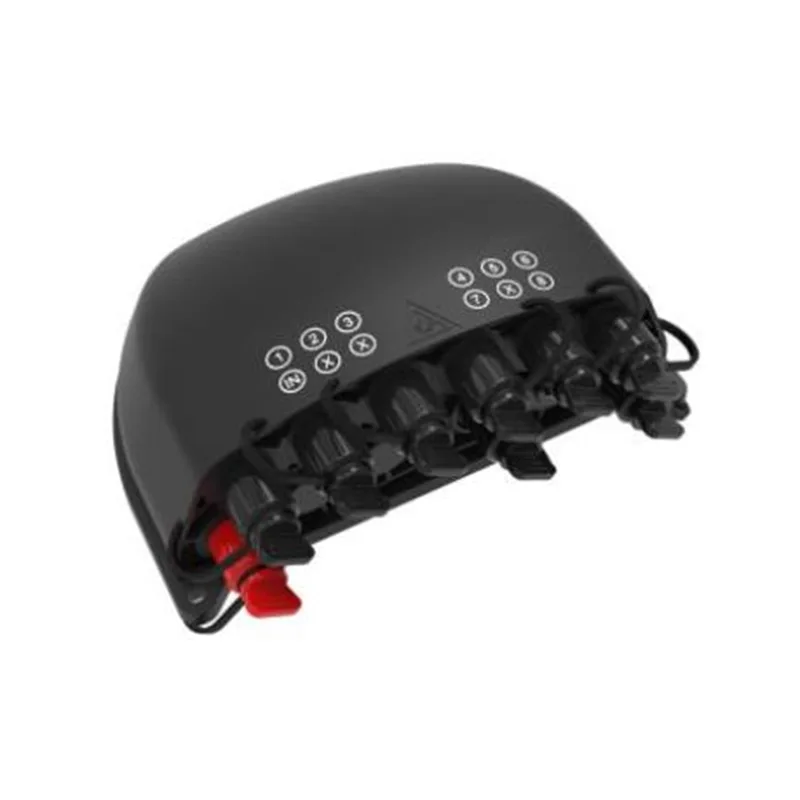

GFS-12BY-1 (1 * 8 ПЛК-сплиттер

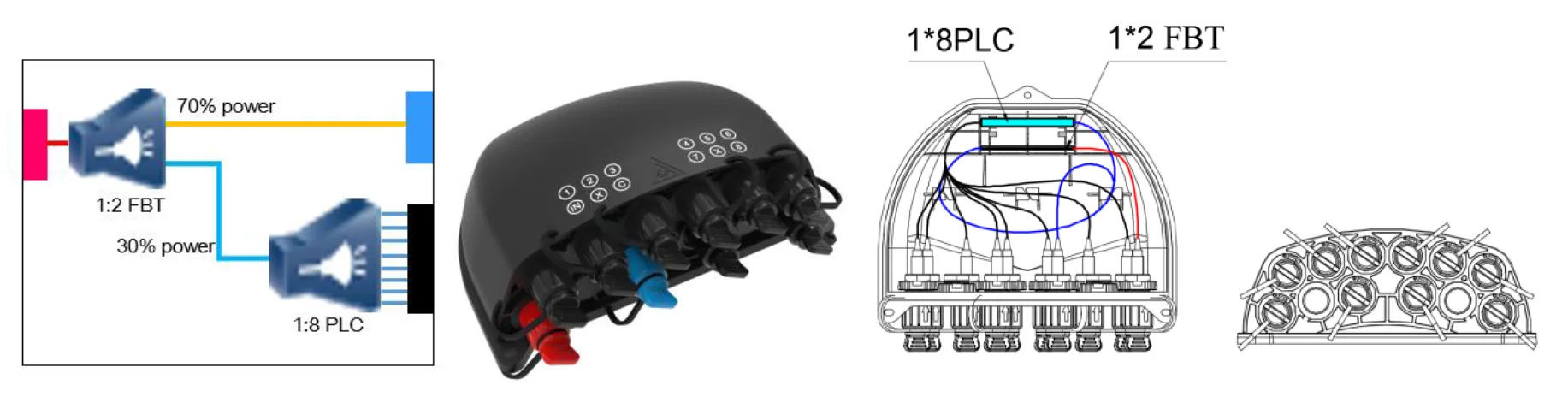

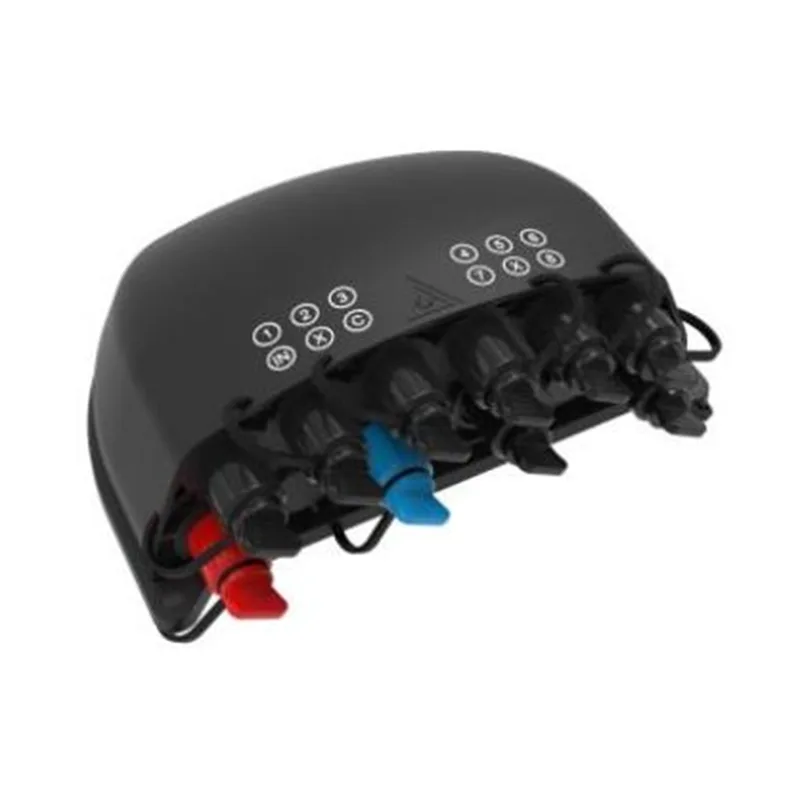

GFS-12BY-2 (1 * 2FBT+1 * 8 ПЛК СПАЛЕРС
4.2 Конфигурация

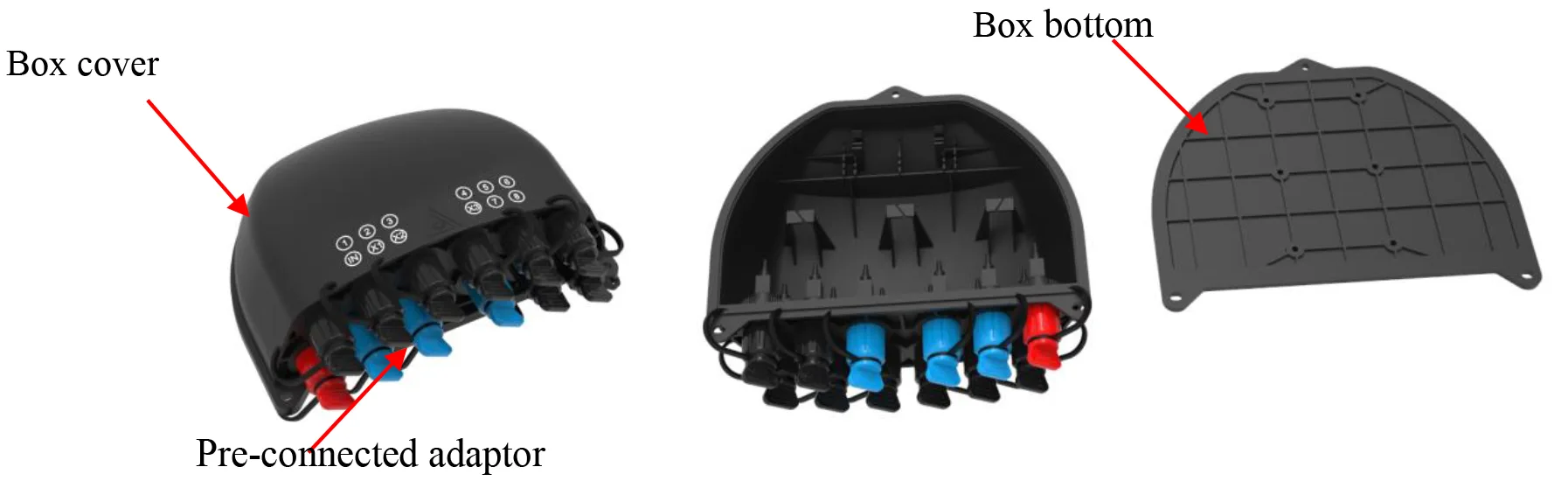

4.2.1 Основные части
Нет.
Имя части
Единица
Количество
Примечание
1
Коробка дно
ПК
1
2
Крышка коробки
ПК
1
3
Предварительно подключенный адаптер
ПК
12
GFS-12BY
4
ПК
9
GFS-12BY-1
5
ПК
10
GFS-12BY-2
6
Splitter1x4 Plc
ПК
1
Установлен только в GFS-12BY
7
Splitter1x8 Plc
ПК
1
8
Splitter1x2 fbt
ПК
1
Установлен только в GFS-12BY-2
4.2.2 аксессуары
Нет.
Имя части
Справочная картинка
Единица
Количество
Примечание
1
Пользователи управляют
/
ПК
1
В
2
Отчет о тестировании сплиттера
/
ПК
1
В
3
Настенный комплект
набор
1
Необязательно как клиент запрос
4
Набор установленного на шесте
набор
1
Необязательно как клиент запрос
5
Набор для воздуха
набор
1
Необязательно как клиент запрос
5. Экологические характеристики
Этот продукт соответствует директиве по охране окружающей среды ROHS, и содержание свинца, кадмия, ртути, гексавалентного хрома, полибромированного бифенила (PBB) (PBB) и полибромированного дифенилового эфира (PBDE) не превышает предела.
6. Установка
6.1. Установленная настенная установка
Проверьте 3 отверстия в стене в соответствии с размерностью, поместите заглушку для расширения φ7,5*40, поместите коробку, чтобы соответствовать отверстиям и используйте винты для закрепления.

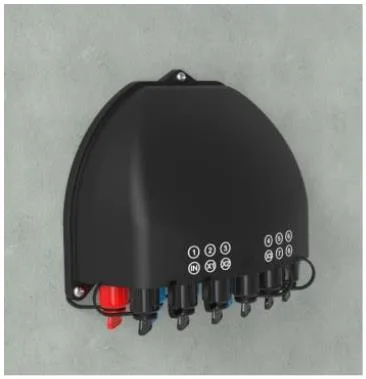

Установка на стене
6.2. Установка с полюсом

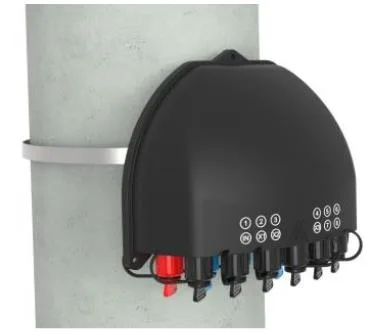

Пропустите кольцо обруча через прорезь задней пластины и зафиксируйте его на телекоммуникационном полюсе
Установка с полюсом
6.3 Установка на стене (с лотка для хранения кабеля)
Свяжите два установленных на шасси верхней части головы, подвешенного на проволоке, а затем забежал, предотвратите упадок корпуса.
Установка на стену (с лотка для хранения кабеля кабеля
7. Работа разъема
7.1 Предварительно подключенный адаптер - a (E)
⚫ Поверните часть стрелки от волоконного разъема против часовой стрелки и выньте пылевую крышку.
⚫ Стрелка часть разъема волокна выше, вставьте разъем волокна в гнездо, а затем поверните стрелку
часть по часовой стрелке.
7.2 Предварительно подключенный адаптер - B (XL)
⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;
⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;
⚫ Вставьте заглушку из пружины в оболочку;
⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;
⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке
7.3 Предварительно подключенный адаптер - C
⚫ Нажмите скользящее кольцо на предварительно сформированную оптическую волокна в направлении стрелки, чтобы удалить пылевую крышку; Нажмите кнопку, чтобы вытащить пылевую крышку на адаптере в направлении стрелки.
⚫ Совместите корпус предварительно сформированной заглушки с пряжкой адаптера, пока она не будет закреплена. Подключите два пылевых крышка одинаково.
⚫ Установленная сборная заглушка толкает раздвижное кольцо, чтобы отпустить пряжку, а затем вытяните основное тело назад, чтобы разделить его.
7.4 Предварительно подключенный адаптер - D
⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки.
⚫ Подключите предварительную подключенную пробку D и предварительно подключенный адаптер D в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.
7.5 Предварительно подключенный адаптер - e (a)
⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки
⚫ Подключите предварительную подключенную заглушку E и предварительно подключенный адаптер E в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.
7.6 Предварительно подключенный адаптер -f
⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;
⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;
⚫ Вставьте заглушку из пружины в оболочку;
⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;
⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке.
