Предварительно соединенное волоконно-оптическое распределительное поле GFS-16QX

1. Генерал

1.1 Описание

Предварительно подключенное оптическое распределительное ящик как наиболее продвинутое оборудование Node FTTX Network Node, обеспечивает быстрое и надежное соединение, хорошую защиту и управление для сети FTTX.

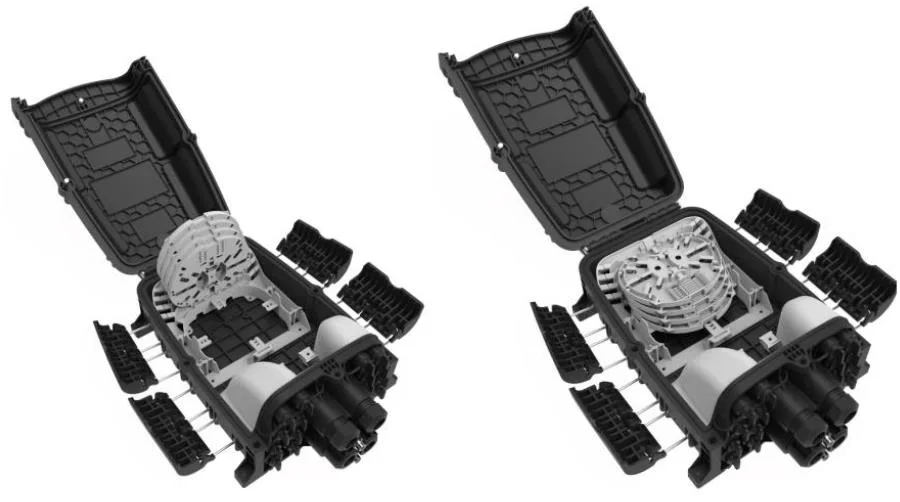

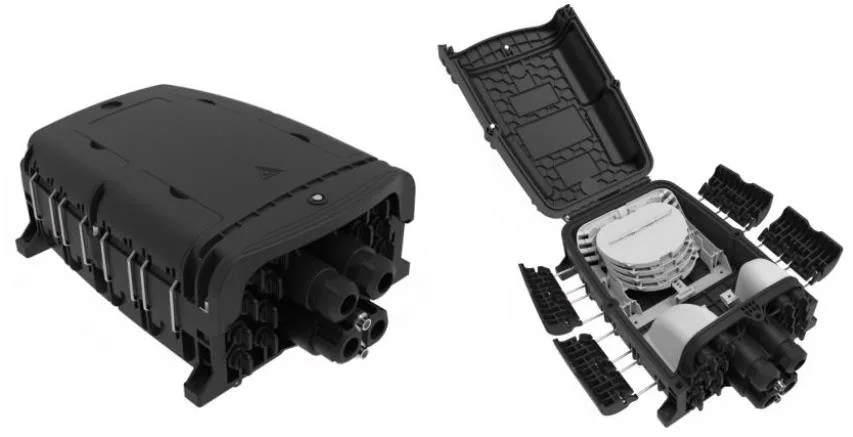

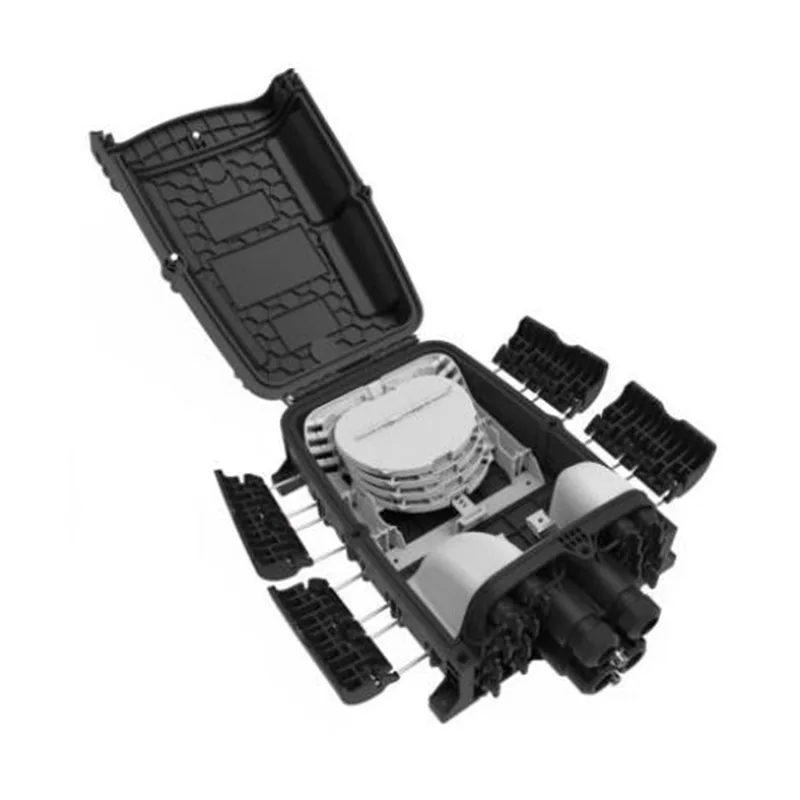

Внешний вид GFS-16QX

1.2 Стандарты соответствуют

Предлагаемое производство спроектировано, производится и протестируется в соответствии со стандартами следующим образом:

1.3 Приложения среда

2. Характеристики

1. Расширенная конструкция структуры, легкая эксплуатация и разумная маршрутизация.

2. Материал: PP+GF.

3. Влагоеизопасность, водонепроницаемая, пылезащитная, антивозрастная.

4. Уровень защиты до IP68.

5. 1 Овальный оптический кабельный вход, 2 записи оптических кабелей и 16 предварительно подключенных адаптеров.

6. 2 Тип сплайсинговых лотков необязательно.

7. Метод установки: монтируемый на полюсе, воздушная, настенная.

3. Технические характеристики

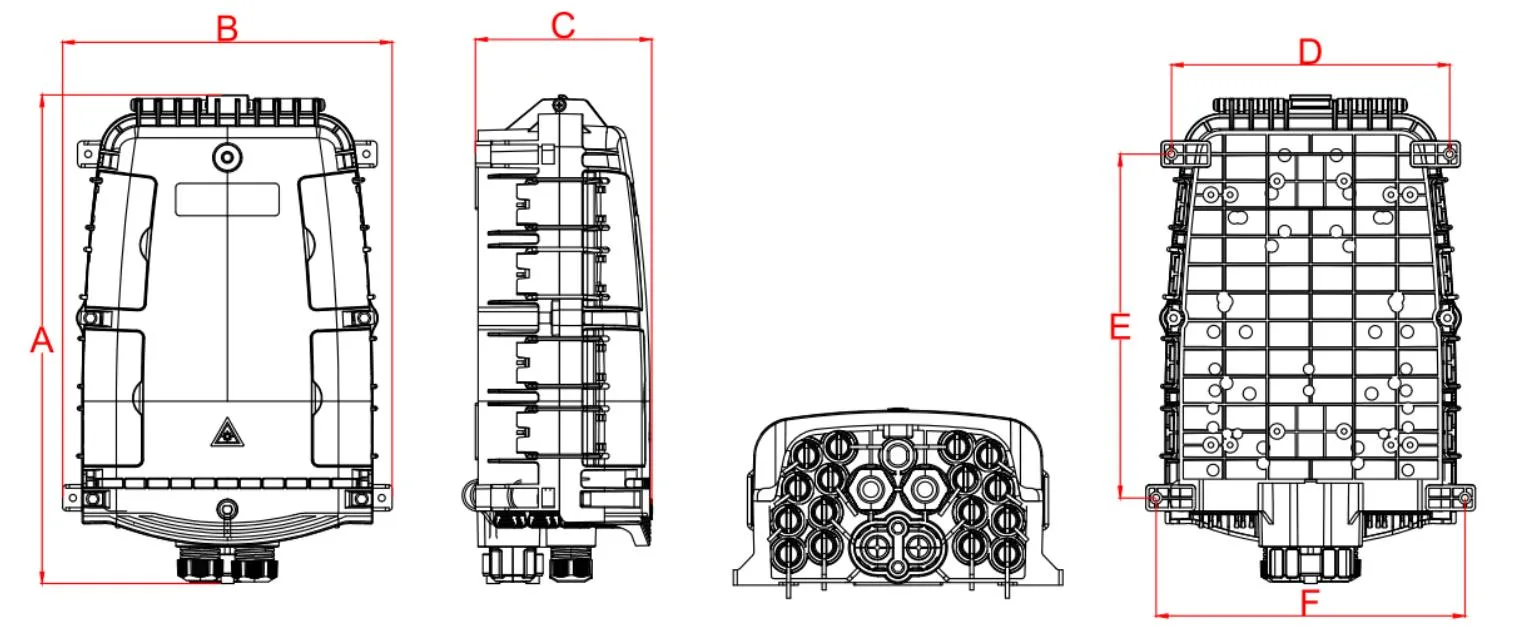

3.1 Механические спецификации

4. Конфигурация

4.1 Основные оптические параметры

Оптические параметры, показанные в таблице выше, являются значениями по умолчанию и могут быть настроены в соответствии с требованиями.

5. Картинка продукта

5.1. Кабельные способы продукта:

GFS-16QX Диаграмма маршрутизации

5.2 поднос сплайсинга

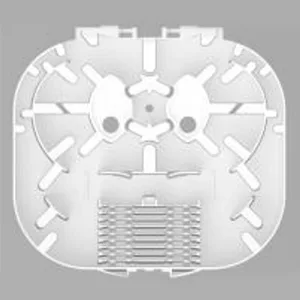

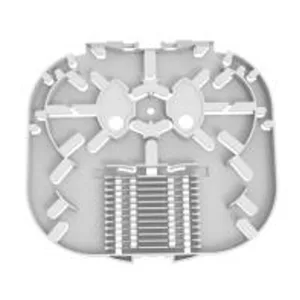

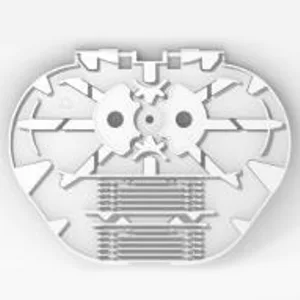

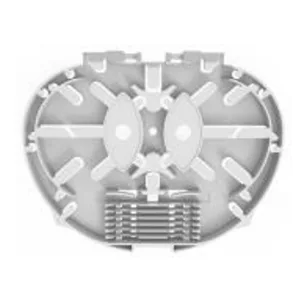

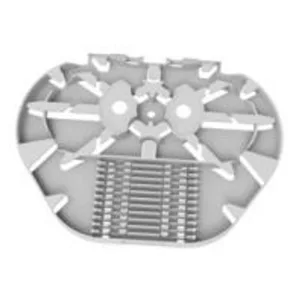

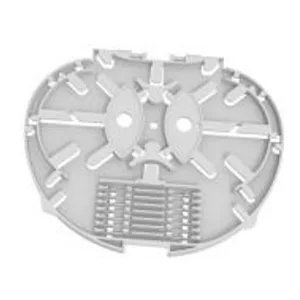

Элемент	Сплайсинг лоток а	Сплайсинг лот б	Сплиттер поднос A-1	Сплайсинг лоток c
Размеры (H*W*D, MM)	134*104*8	134*104*4	134*104*8	136*104*4
Чистый вес (кг)	0.021	0.015	0.021	0.018
Картина
Цвет	RAL7035	RAL7035	RAL7035	RAL7035
Материал	ПК+АБС	ПК+АБС	ПК+АБС	ПК+АБС
Сплайсинговая способность подноса (ядра)	12 (2 слоя тепловой сжатой защитной рукава)	8 (1 слой тепловой сжатой защитной рукава)	6  (2 слоя тепловой сжатой защитной рукава)	12 (1 слой тепловой сжатой защитной рукава)
Разветвленная способность подноса (ПК)	1  (Plc 1x2, 1x4, 1x8, 0,9 мм волокно, 60x7x4mm)	/	1  (PLC 1x16, 0,9 мм волокно, 60x12x4mm)	/
Максимум (ПК)	4	8	4	8
По умолчанию (ПК)	2	/	/	2
Примечание: 1. Вышеуказанные лотки могут быть смешаны в соответствии с требованиями. 2. Правила конфигурации: 1a = 2b = 2c = 1d = 1e = 2f 3. Типы волоконных дисков постоянно увеличиваются

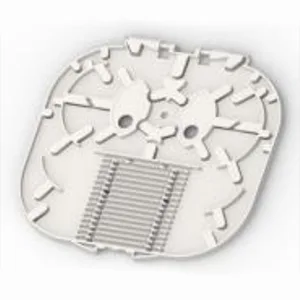

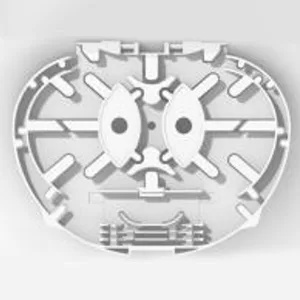

Элемент	Сплайсинг лоток d	Сплайсинг лоток e	Сплайсинг лоток E-1	Сплайсинг лоток f
Размеры (H* W*D, MM)	136 * 104 * 8	135 *125 *8	135 *125 *8	135 *125 *4
Чистый вес (кг)	0.024	0.033	0.033	0.021
Картина
Цвет	RAL7035	RAL7035	RAL7035	RAL7035
Материал	ПК+АБС	ПК+АБС	ПК+АБС	ПК+АБС
Сплайсинговая способность подноса (ядра)	24 (2 слоя теплоусадочной защиты)	24 (2 слоя теплоусадочной защиты)	18 (2 слоя теплоусадочной защиты)	16 (1 слой тепловой сжатой защитной рукава)
Разветвленная способность подноса (ПК)	/	1 (Plc 1x2, 1x4, 1x8, 0,9 мм волокно, 60x7x4mm)	1 (PLC 1x16, 0,9 мм волокно, 60x12x4mm)	/
Максимум (ПК)	4	4	4	8
По умолчанию (ПК)	/	/	/	/
Примечание: 1. Вышеуказанные лотки могут быть смешаны в соответствии с требованиями. 4. Правила конфигурации: 1a = 2b = 2c = 1d = 1e = 2f 3. Типы волоконных дисков непрерывно увеличиваются

5.3 аксессуары

Нет.	Имя части	Справочная картинка	Единица	Количество	Примечание
1	Пользователи управляют	/	ПК	1	В
2	Отчет о тестировании сплиттера	/	ПК	1	В

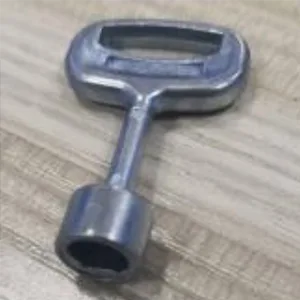

3	Ключ		ПК	1	Тип «D»

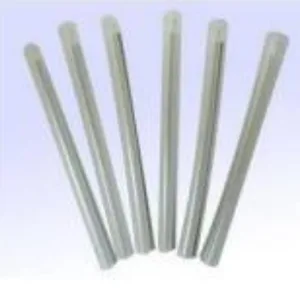

4	Огромный защитный рукав		ПК	16	L = 45 мм, Необязательно в качестве запроса клиента

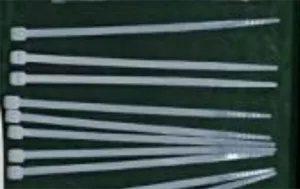

5	Нейлоновый кабельный галстук		ПК	10	3х100 мм

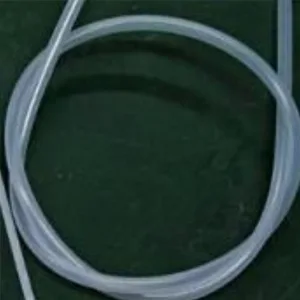

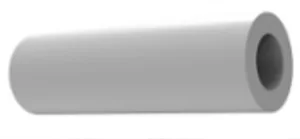

6	Трубка для защиты от волокна		ПК	1	OD5MM x 50 см

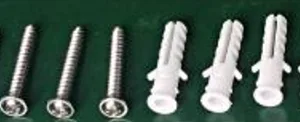

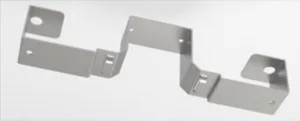

7	Настенный комплект		набор	1	Необязательно в качестве запроса клиента. Расширенная пластиковая заглушка φ7.5x40mm, Филлипс самонарушающиеся винты M5X40 мм.

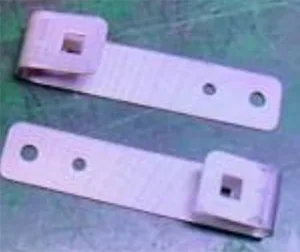

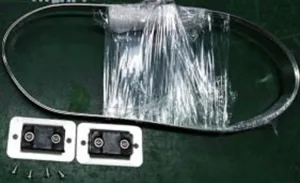

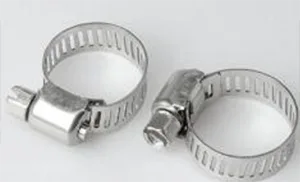

8	Обруча		ПК	2	ᴓ13-19 мм
9	Оптическая штеплянка для входа кабеля		ПК	2
10	Гаечный гайчок Brach Cable		ПК	1

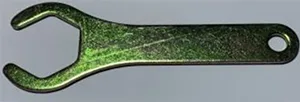

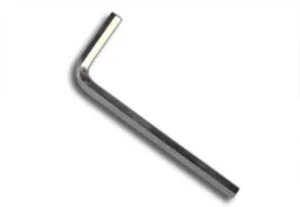

11	M6 Allen Key		ПК	1	M6
12	Кит-а-поул		набор	1	Необязательно в качестве запроса клиента
13	Установленный на шесте Кит-Б		набор	1	Необязательно в качестве запроса клиента
14	Набор для воздуха		набор	1	Необязательно в качестве запроса клиента
15	Поднос для хранения кабеля		ПК	2	Необязательно в качестве запроса клиента

6. Экологические характеристики

Этот продукт соответствует директиве по охране окружающей среды ROHS, а содержание свинца, кадмия, ртути, гексавалентного хрома, полибромированного бифенила (PBB) и полибромизированного дифенилового эфира (PBDE) не превышает предела.

7. Установка

7.1. Установленная настенная установка

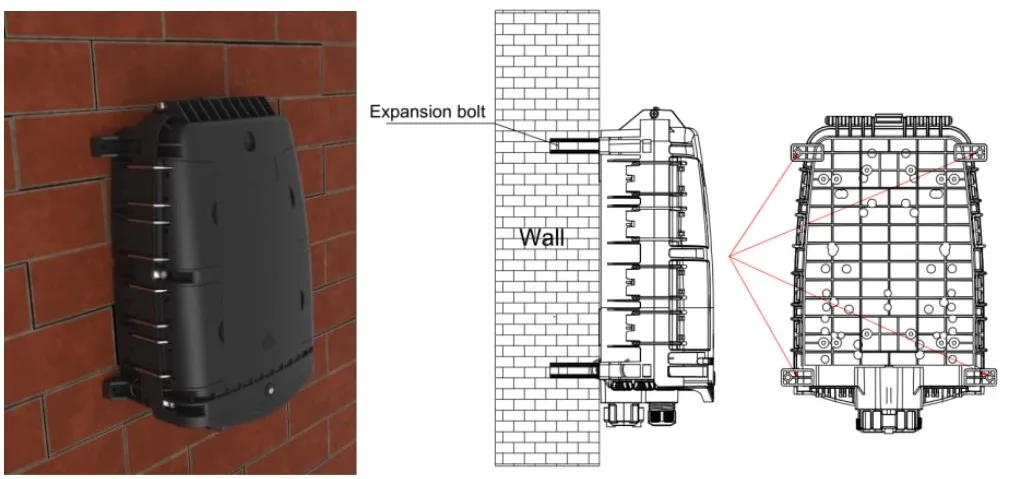

Проверьте 4 отверстия в стене в соответствии с размерностью в таблице 3.1, поместите разъему подключаемость 7,5*40, поместите коробку, чтобы соответствовать отверстиям и используйте винты для крепления.

Установка на стене

7.2 Установка с полюсом

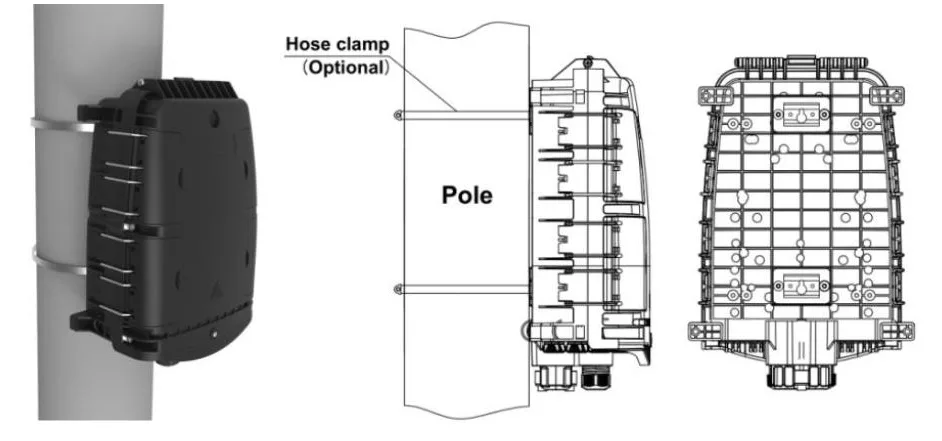

Пропустите кольцо обруча через прорезь задней пластины и зафиксируйте его на телекоммуникационном полюсе

Установка с полюсом

7.3 Накладная структура

Свяжите два установленных на шасси верхней части головы, подвешенного на проволоке, а затем забежал, предотвратите упадок корпуса.

Верхняя структура

8. Работа разъема

8.1 Предварительно подключенный адаптер - a (E)

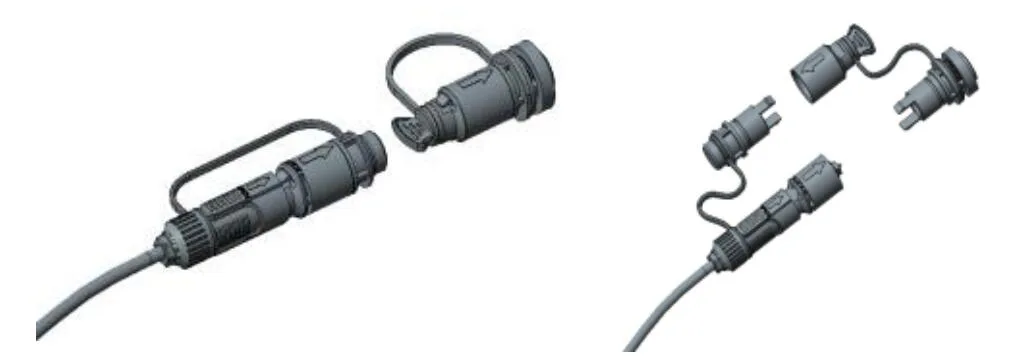

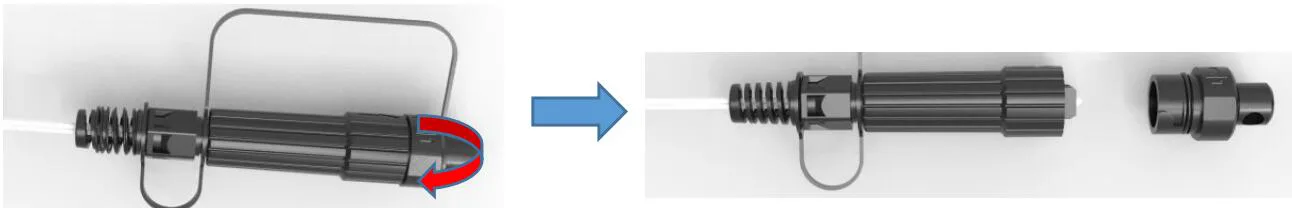

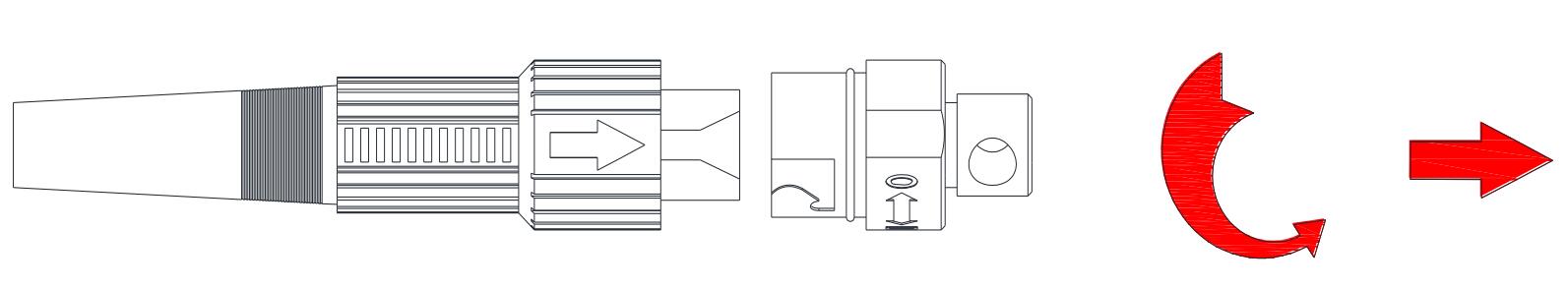

⚫ Поверните часть стрелки от волоконного разъема против часовой стрелки и выньте пылевую крышку.

⚫ Стрелка часть разъема волокна выше, вставьте разъем волокна в гнездо, а затем поверните стрелку часть по часовой стрелке.

8.2 Предварительно подключенный адаптер - B (XL)

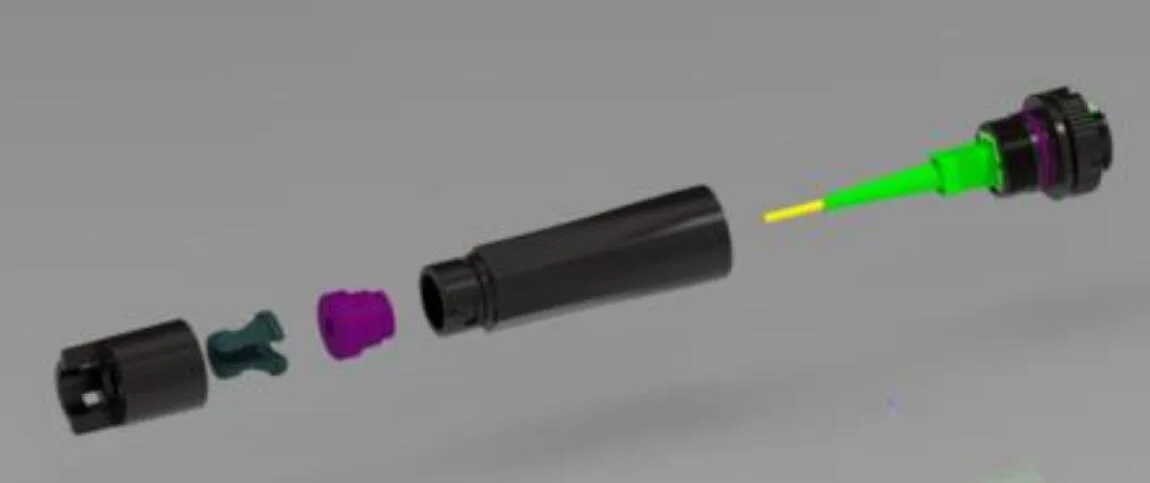

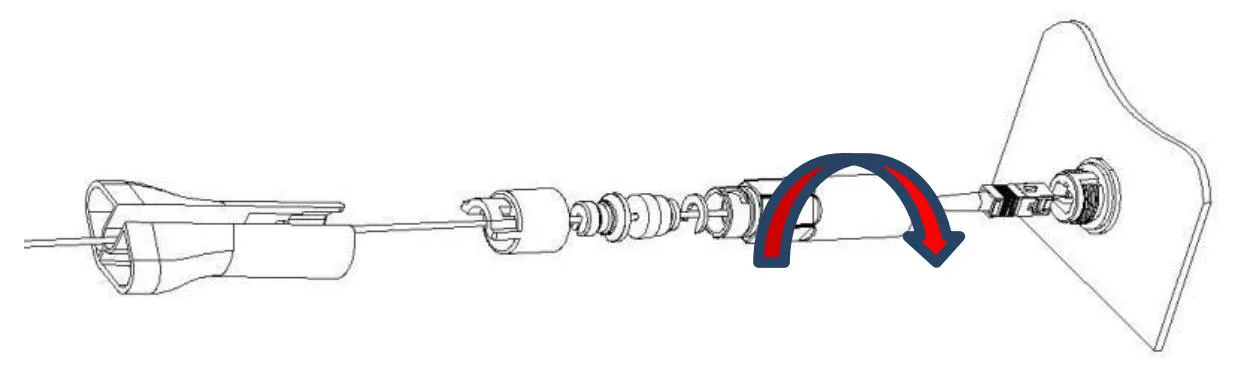

⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;

⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;

⚫ Вставьте заглушку из пружины в оболочку;

⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;

⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке

8.3 Предварительно подключенный адаптер - C

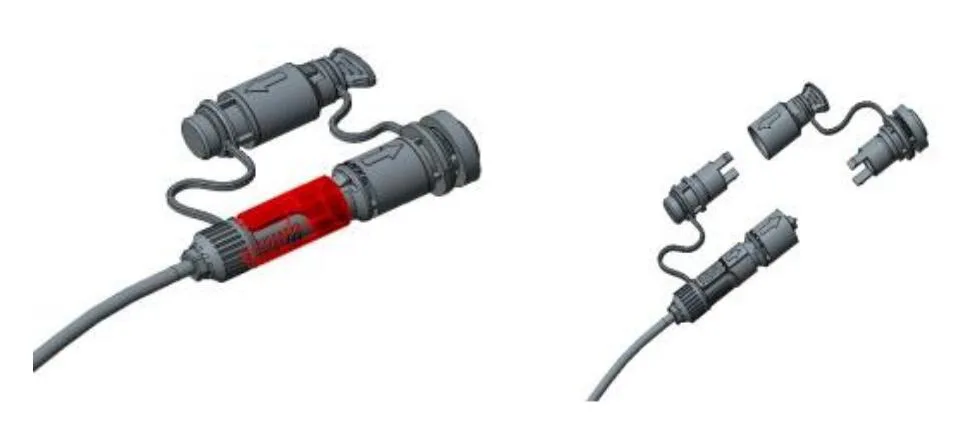

⚫ Нажмите скользящее кольцо на предварительно сформированную оптическую волокна в направлении стрелки, чтобы удалить пылевую крышку; Нажмите кнопку, чтобы вытащить пылевую крышку на адаптере в направлении стрелки.

⚫ Совместите корпус предварительно сформированной заглушки с пряжкой адаптера, пока она не будет закреплена. Подключите два пылевых крышка одинаково.

⚫ Установленная сборная заглушка толкает раздвижное кольцо, чтобы отпустить пряжку, а затем вытяните основное тело назад, чтобы разделить его.

8.4 Предварительно подключенный адаптер - D

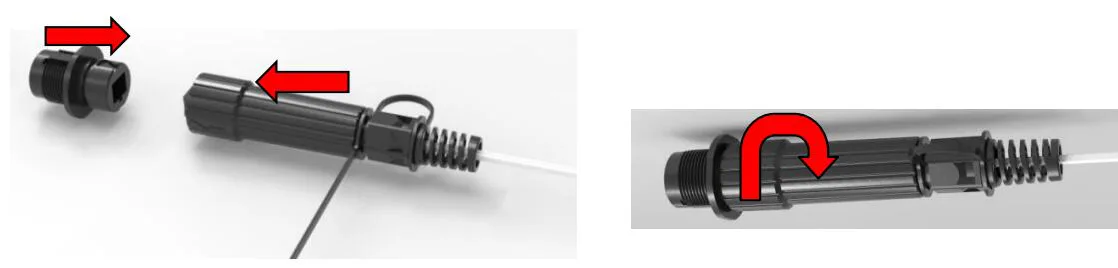

⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки.

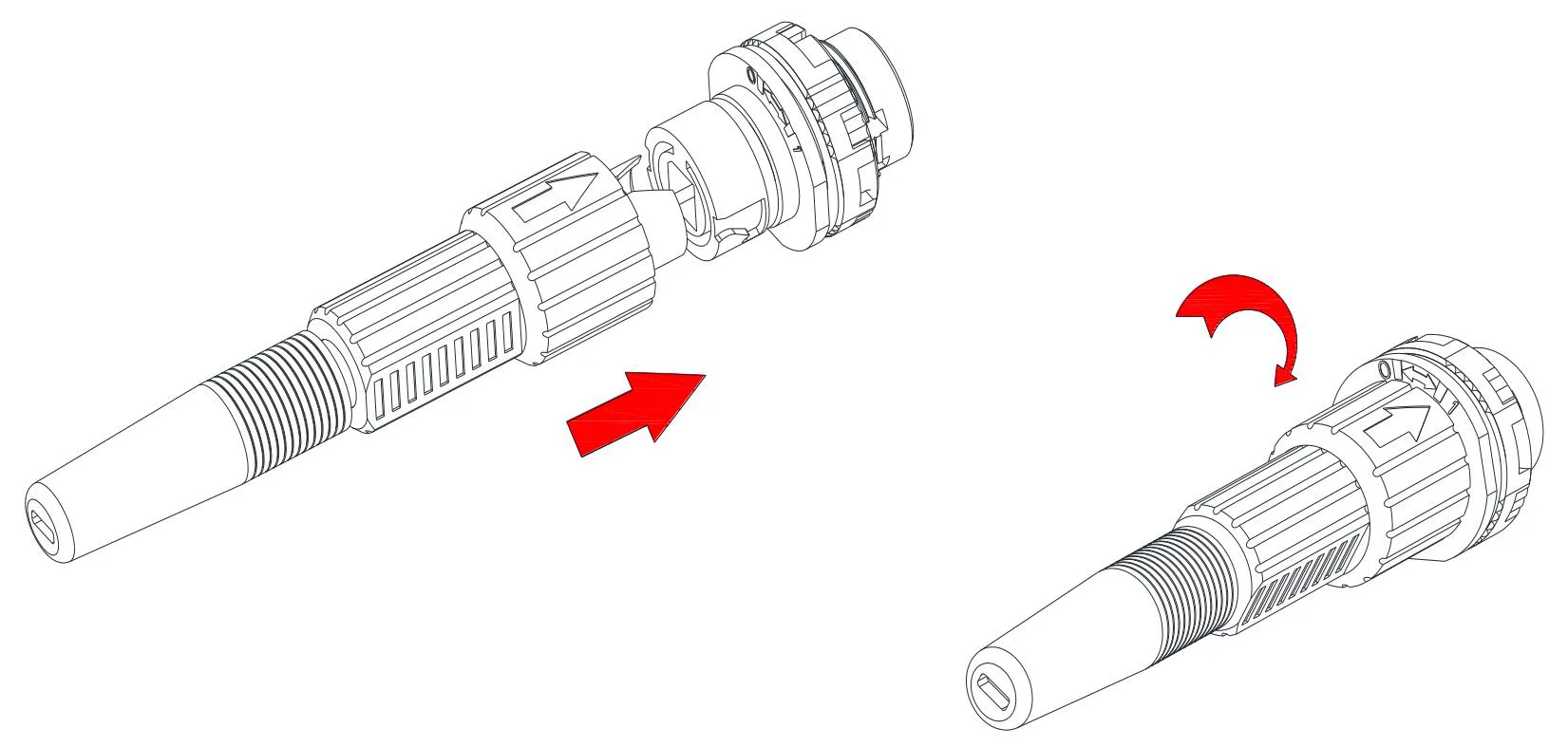

⚫ Подключите предварительную подключенную пробку D и предварительно подключенный адаптер D в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.

8.5 Предварительно подключенный адаптер - E (A)

⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки

⚫ Подключите предварительную подключенную заглушку E и предварительно подключенный адаптер E в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.

8.6 Предварительно подключенный адаптер - SC

⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;

⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;

⚫ Вставьте заглушку из пружины в оболочку;

⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;

⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке.

8.7 Предварительно подключенный адаптер - G

9. Пакет

1pc в пузырьковой сумке, 400*480 мм;

1pc в небольшой коробке, 385*260*150 мм, веса общего составляет 3,5 кг;

8 шт. В большой гофрированной коробке, 540*405*640 мм, брутто -вес составляет 29 кг.
