Предварительно соединенное волоконно-оптическое распределительное ящик GFS-18BYK

1. Генерал

1.1 Описание

Предварительно соединенное оптическое распределительное ящик как наиболее продвинутое оборудование Node FTTX Network Node, обеспечивает быстрое и надежное соединение, хорошую защиту и управление для FTTX сеть.

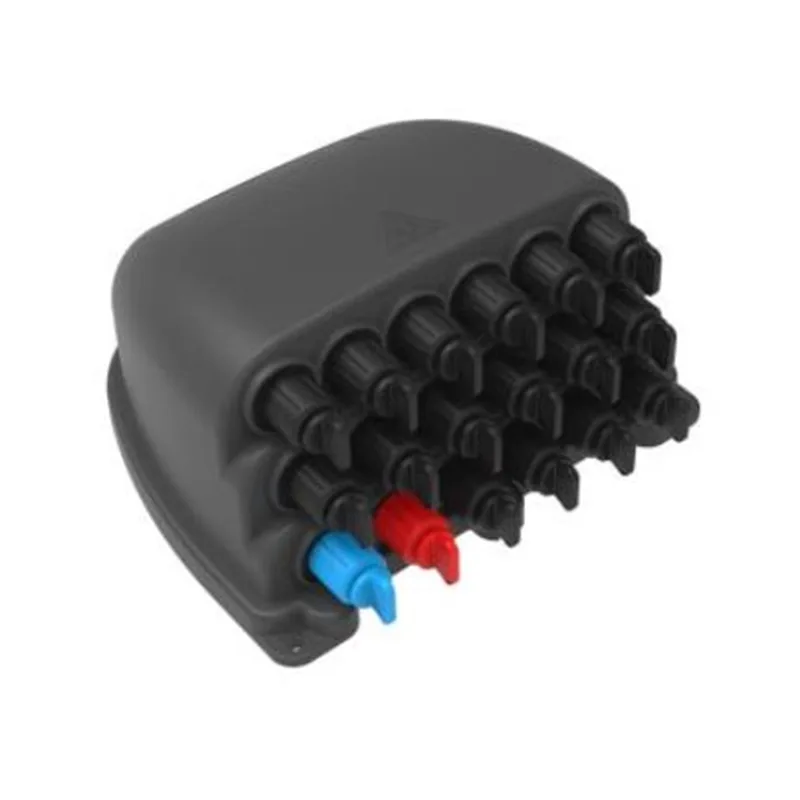

Появление GFS-18BYK

1.2 Стандарты соответствуют

Предлагаемое производство спроектировано, производится и протестируется в соответствии со стандартами следующим образом:

1.3 Приложения среда

2. Характеристики

1. нижняя оболочка и верхняя крышка закреплены винтами, съемными.

2. Материал: с.

3. Влагоеизопасность, водонепроницаемая, пылезащитная, антивозрастная.

4. Уровень защиты до IP68.

5. Интерьер оснащен 1x2 FBT Splitter + 1x16 Plc Splitter.

6. Метод установки: монтированный на полюсе, воздушная, настенная.

3. Технические характеристики

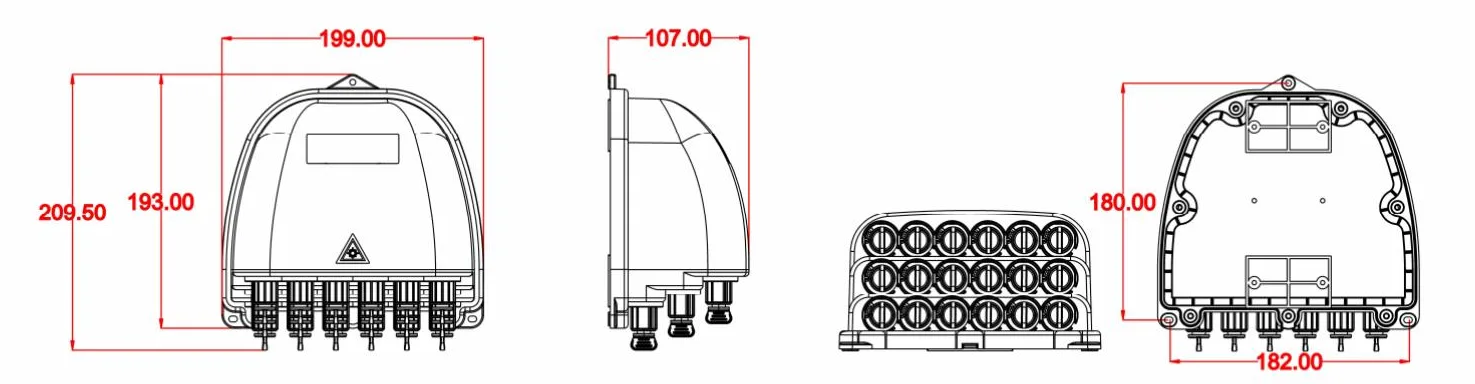

3.1 Механические спецификации

3.2 Оптические спецификации

Оптические параметры, показанные в таблице выше, являются значениями по умолчанию и могут быть настроены в соответствии с требованиями.

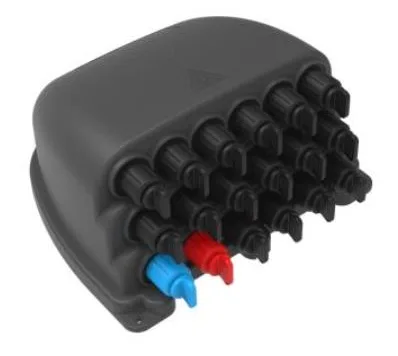

4. Картинка продукта

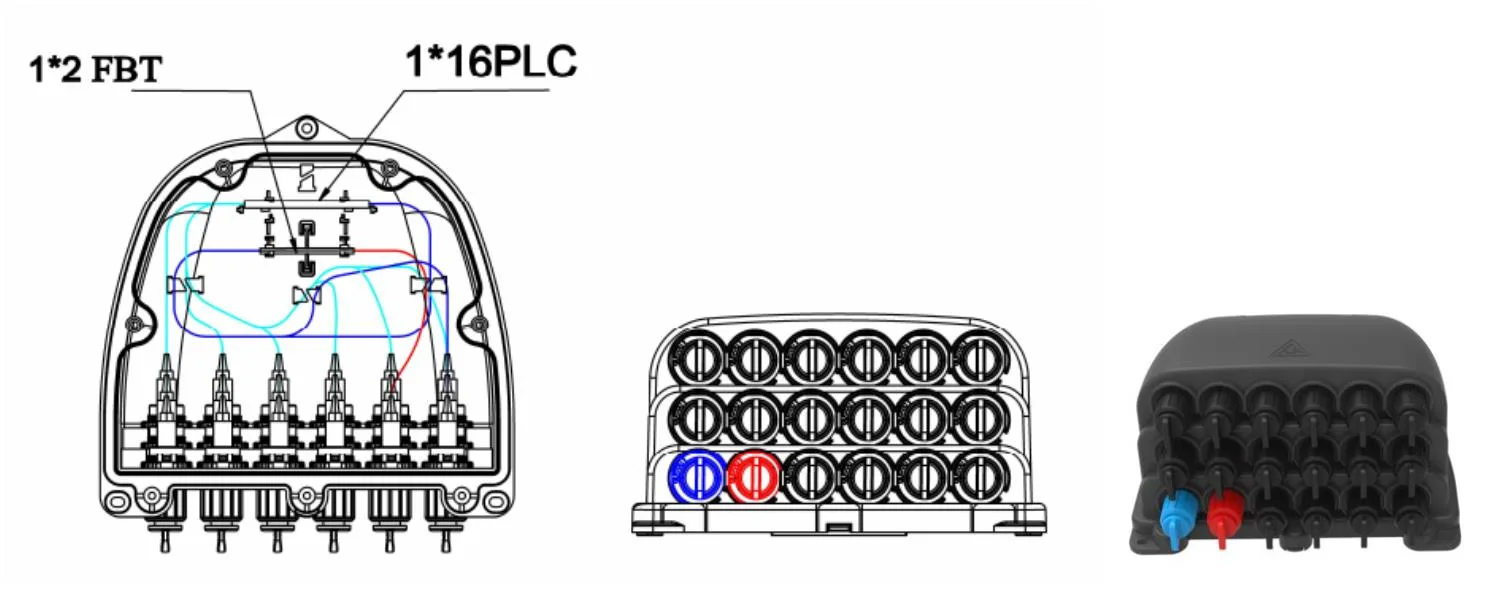

4.1. Кабельные способы продукта:

GFS-18BYK (1 * 2FBT + 1 * 16 PLC Splitter Cable)

4.2 Конфигурация

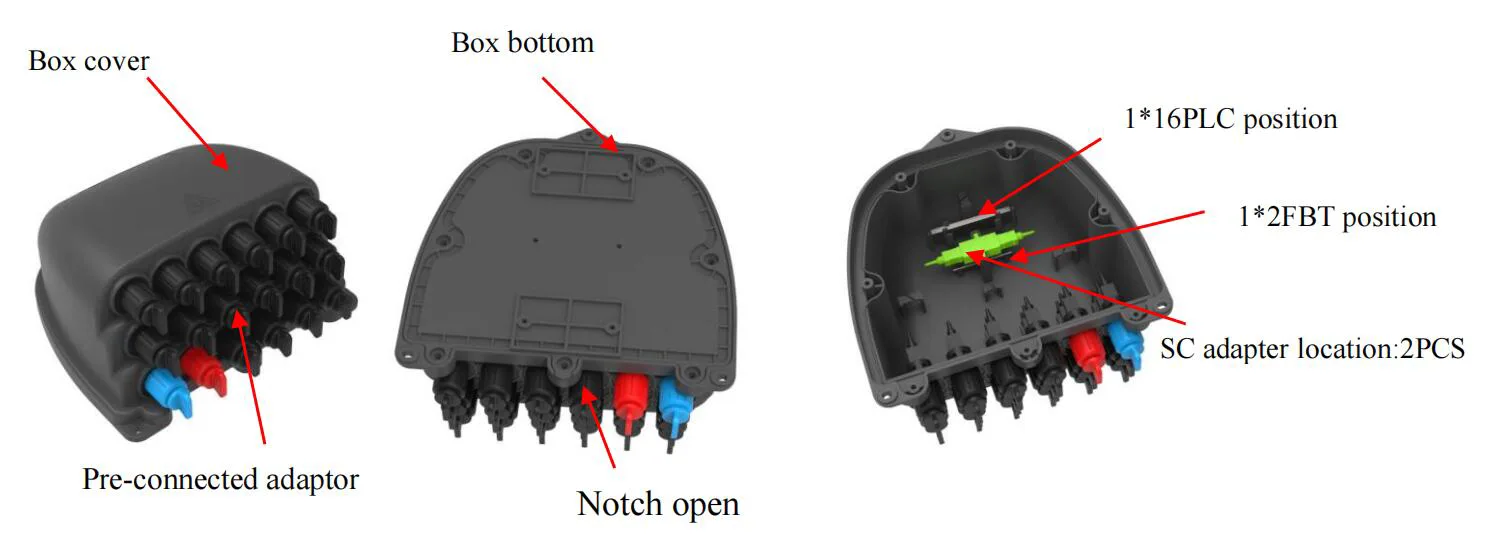

4.2.1 Основные части

4.2.2 аксессуары

Нет.	Имя части	Справочная картинка	Единица	Количество	Примечание
1	Пользователи управляют	/	ПК	1	В
2	Отчет о тестировании сплиттера	/	ПК	1	В
3	Настенный комплект		набор	1	Необязательно в качестве запроса клиента
4	Набор установленного на шесте		набор	1	Необязательно в качестве запроса клиента
5	Набор для воздуха		набор	1	Необязательно в качестве запроса клиента

5. Экологические характеристики

Этот продукт соответствует директиве по охране окружающей среды ROHS, и содержание свинца, кадмия, ртути, гексавалентного хрома, полибромированного бифенила (PBB) (PBB) и полибромированного дифенилового эфира (PBDE) не превышает предела.

6. Установка

6.1. Установленная настенная установка

Проверьте 3 отверстия в стене в соответствии с размерностью, поместите заглушку для расширения φ7,5*40, поместите коробку, чтобы соответствовать отверстиям и используйте винты для закрепления.

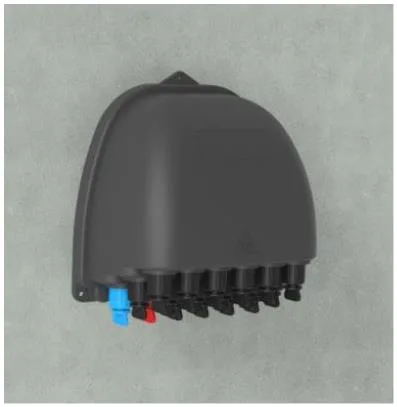

Установка на стене

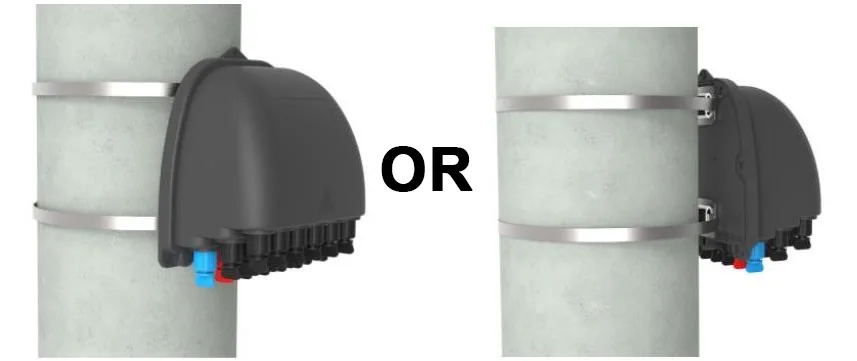

6.2. Установка с полюсом

Пропустите кольцо обруча через прорезь задней пластины и зафиксируйте его на телекоммуникационном полюсе

Установка с полюсом

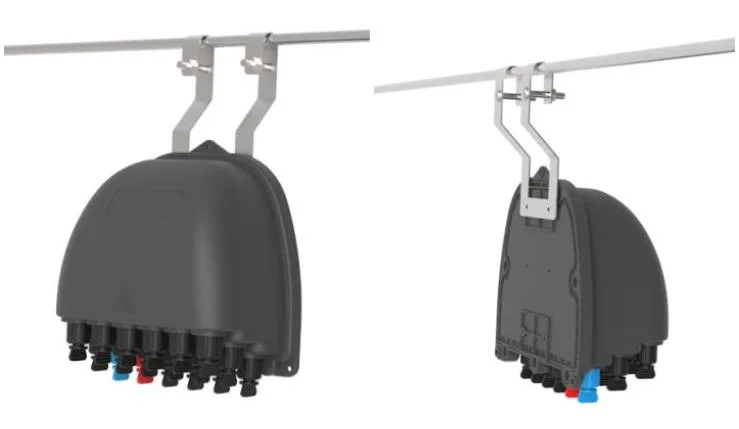

6.3 Накладная структура

Свяжите два установленных на шасси верхней части головы, подвешенного на проводе, а затем закрепить, предотвратите падение корпуса. (PIC 6)

Установка с полюсом

7. Работа разъема

7.1 Предварительно подключенный адаптер - a (E)

⚫ Поверните часть стрелки от волоконного разъема против часовой стрелки и выньте пылевую крышку.

⚫ Стрелка часть разъема волокна выше, вставьте разъем волокна в гнездо, а затем поверните стрелку часть по часовой стрелке.

7.2 Предварительно подключенный адаптер - B (XL)

⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;

⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;

⚫ Вставьте заглушку из пружины в оболочку;

⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;

⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке

7.3 Предварительно подключенный адаптер - C

⚫ Нажмите скользящее кольцо на предварительно сформированную оптическую волокна в направлении стрелки, чтобы удалить пылевую крышку; Нажмите кнопку, чтобы вытащить пылевую крышку на адаптере в направлении стрелки.

⚫ Совместите корпус предварительно сформированной заглушки с пряжкой адаптера, пока она не будет закреплена. Подключите два пылевых крышка одинаково.

⚫ Установленная сборная заглушка толкает раздвижное кольцо, чтобы отпустить пряжку, а затем вытяните основное тело назад, чтобы разделить его.

7.4 Предварительно подключенный адаптер - D

⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки.

⚫ Подключите предварительную подключенную пробку D и предварительно подключенный адаптер D в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.

7.5 Предварительно подключенный адаптер - e (a)

⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки

⚫ Подключите предварительную подключенную заглушку E и предварительно подключенный адаптер E в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.

7.6 Предварительно подключенный адаптер - SC

⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;

⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;

⚫ Вставьте заглушку из пружины в оболочку;

⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;

⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке.

8. Пакет
