Предварительно подключенное волоконно-оптическое распределительное ящик GFS-8BY & -1

1. Генерал

1.1 Описание

Предварительно подключенное оптическое распределительное ящик как наиболее продвинутое оборудование Node FTTX Network Node, обеспечивает быстрое и надежное соединение, хорошую защиту и управление для сети FTTX.

1.2 Стандарты соответствуют

Предлагаемое производство спроектировано, производится и протестируется в соответствии со стандартами следующим образом:

1.3 Приложения среда

2. Характеристики

1. нижняя оболочка и верхняя крышка сварки сваркой горячей пластины, которая не является съемной.

2. Материал: с.

3. Влагоеизопасность, водонепроницаемая, пылезащитная, антивозрастная.

4. Уровень защиты до IP68.

5. Интерьер оснащен сплиттером 1x2 FBT+ 1x8 Splitter PLC или Splitter Plc 1x8.

6. Метод установки: монтированный на полюсе, воздушная, настенная.

7. Он может быть оснащен подносом для хранения кабелей для хранения кабеля 30 -метрового круглого кабеля.

3. Технические характеристики

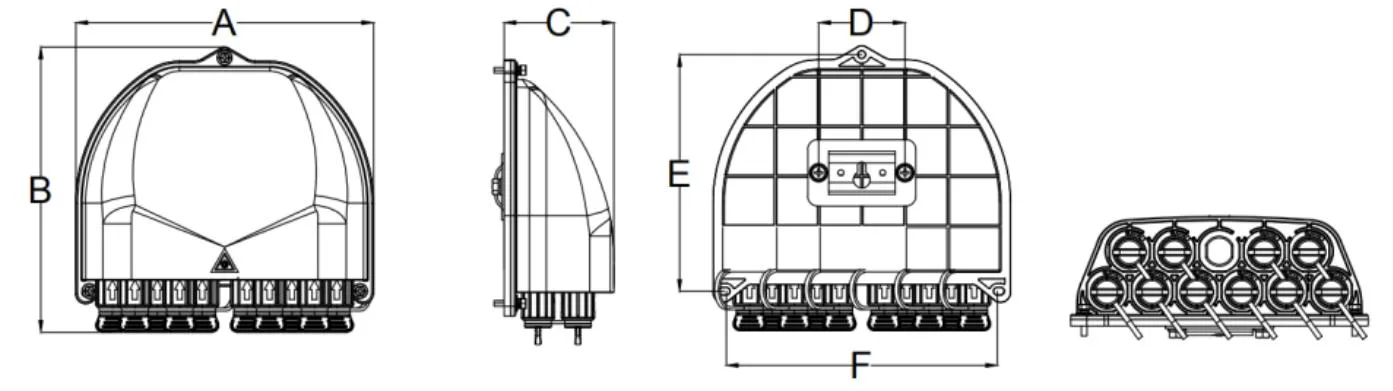

3.1 Механические спецификации

4. Конфигурация

Основные оптические параметры

Оптические параметры, показанные в таблице выше, являются значениями по умолчанию и могут быть настроены в соответствии с требованиями.

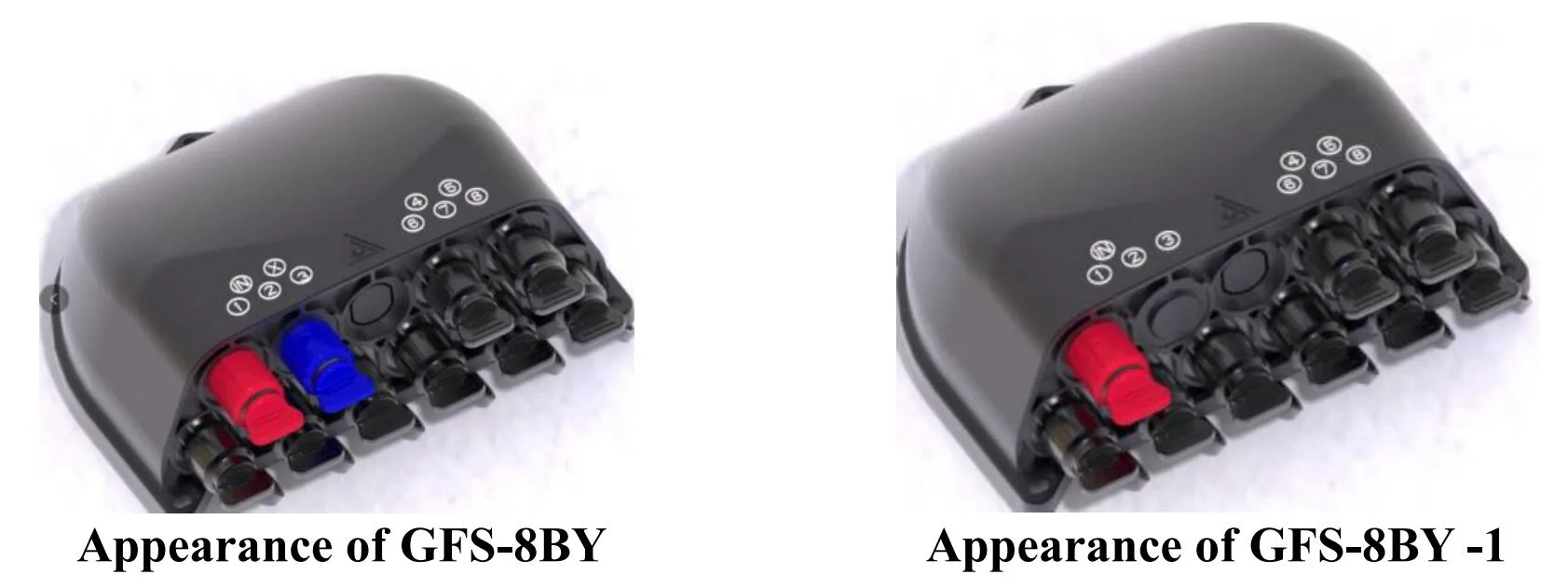

5. Картинка продукта

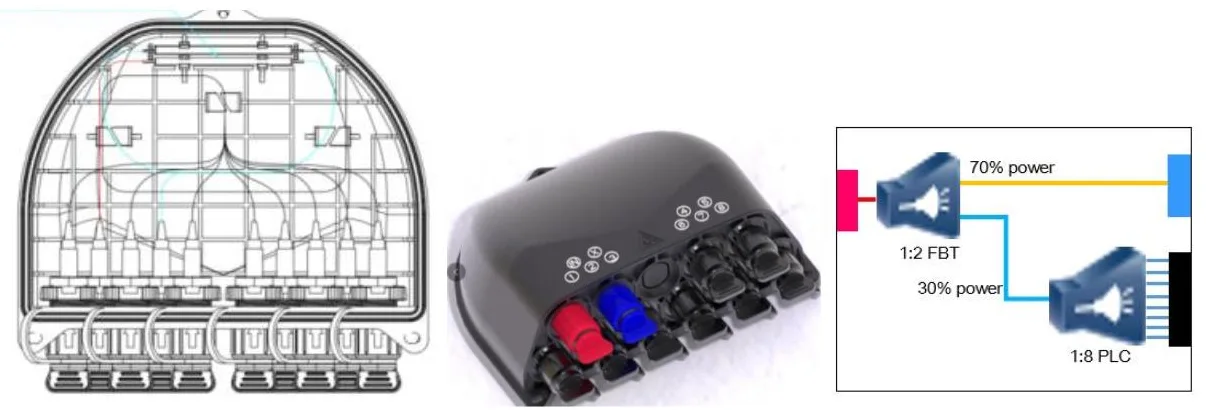

5.1. Кабельные способы продукта:

ПЛК сверху, FBT нанизу

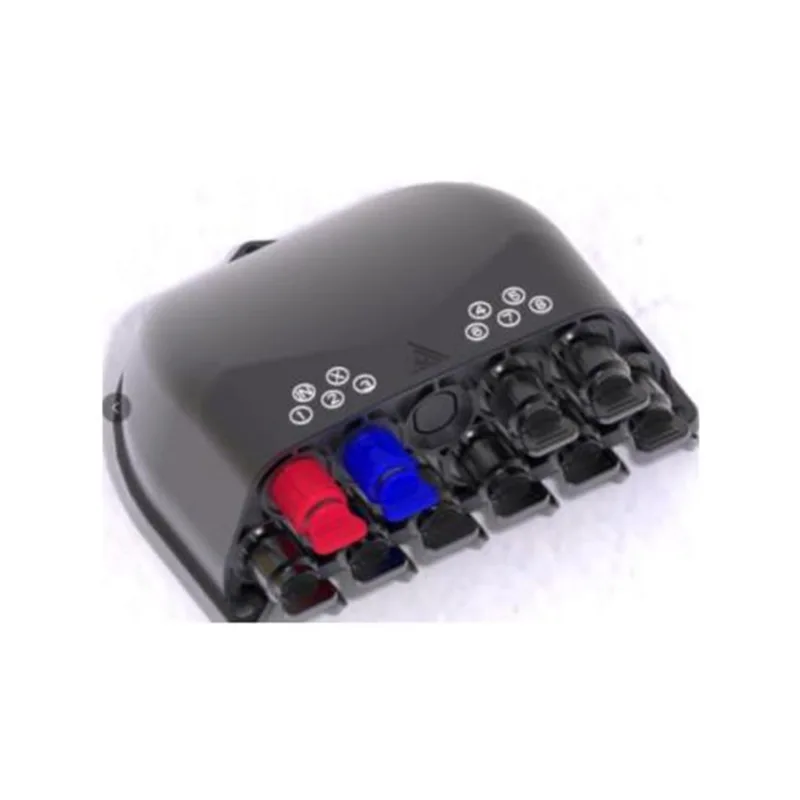

GFS-8BY (1 * 2 FBT + 1 * 8 PLC Splitter Cable)

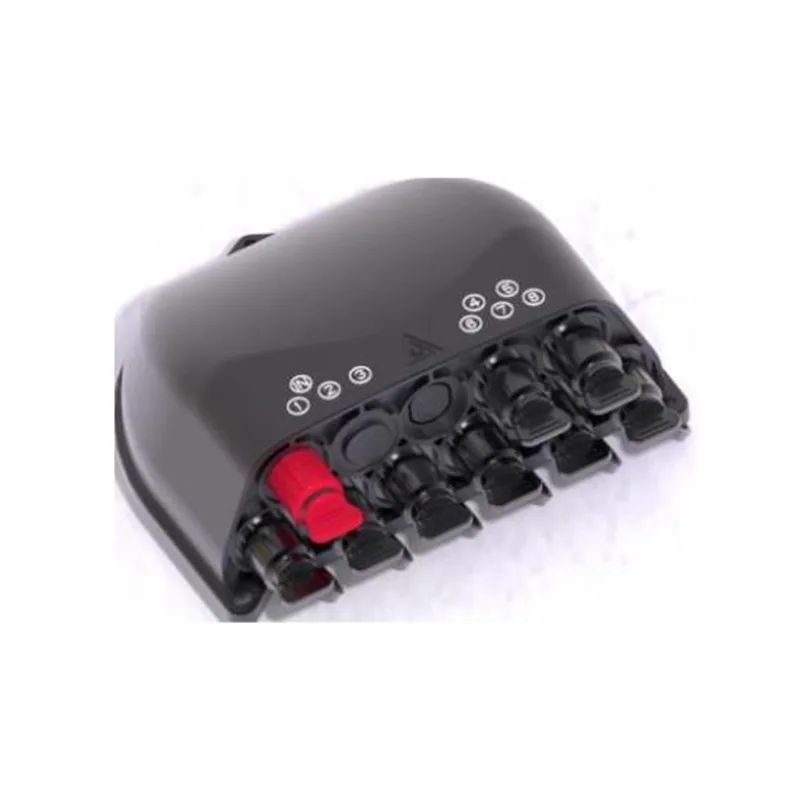

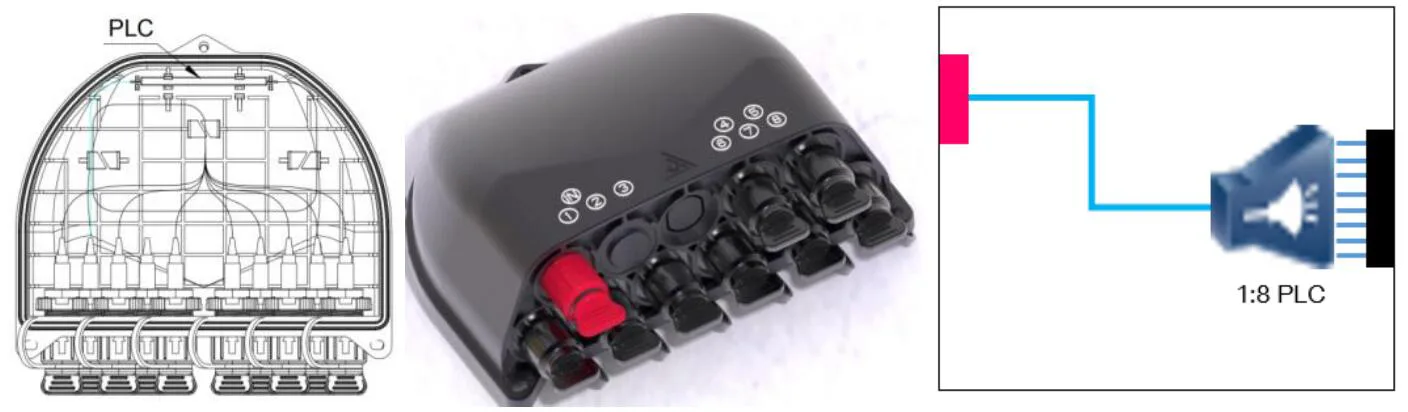

GFS-8BY-1 (1 * 8 ПЛК-сплиттер

5.2 Конфигурация

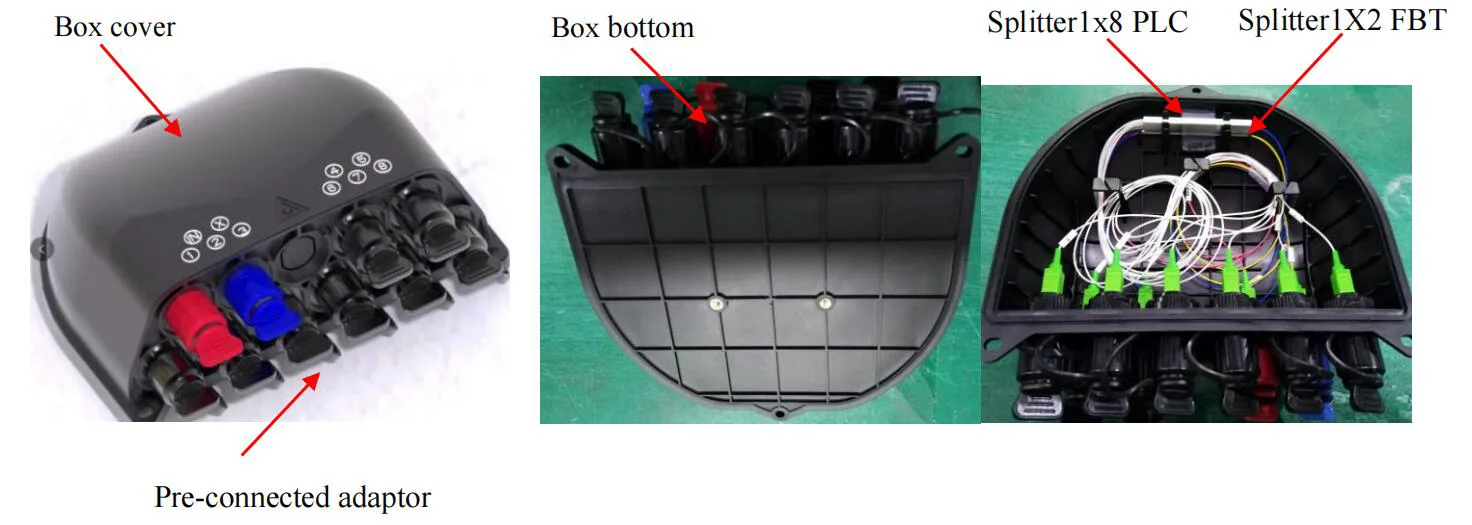

5.2.1 Основные части

5.2.2 аксессуары

Нет.	Имя части	Справочная картинка	Единица	Количество	Примечание
1	Пользователи управляют	/	ПК	1	В
2	Отчет о тестировании сплиттера	/	ПК	1	В

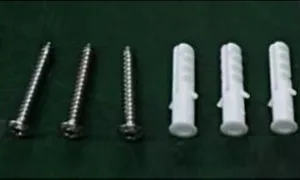

3	Настенный комплект		набор	1	Необязательно как клиент запрос
4	Набор установленного на шесте		набор	1	Необязательно как клиент запрос

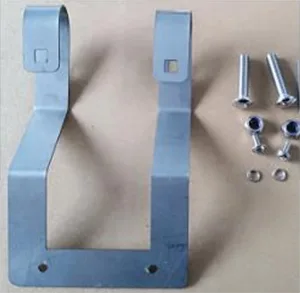

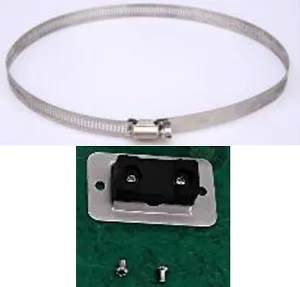

5	Набор для воздуха		набор	1	Необязательно как клиент запрос

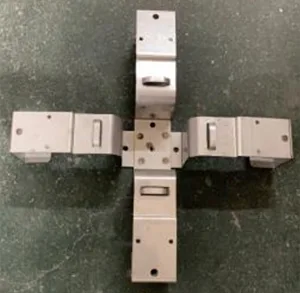

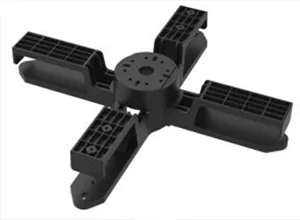

6	Кабель лоток для хранения		набор	1	Необязательно как клиент запрос
7	Кабель лоток для хранения		набор	1	Необязательно как клиент запрос

6. Экологические характеристики

Этот продукт соответствует директиве по охране окружающей среды ROHS, и содержание свинца, кадмия, ртути, гексавалентного хрома, полибромированного бифенила (PBB) (PBB) и полибромированного дифенилового эфира (PBDE) не превышает предела.

7. Установка

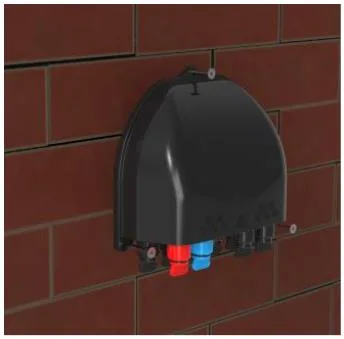

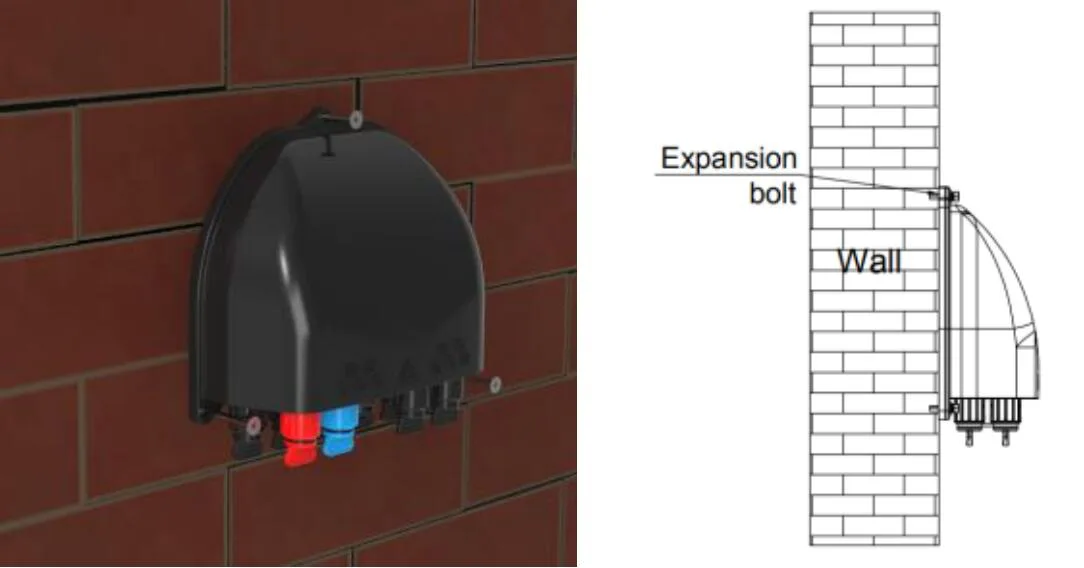

7.1. Установленная настенная установка

Проверьте 3 отверстия в стене в соответствии с размерностью, поместите заглушку для расширения φ7,5*40, поместите коробку, чтобы соответствовать отверстиям и используйте винты для закрепления.

Установка на стене

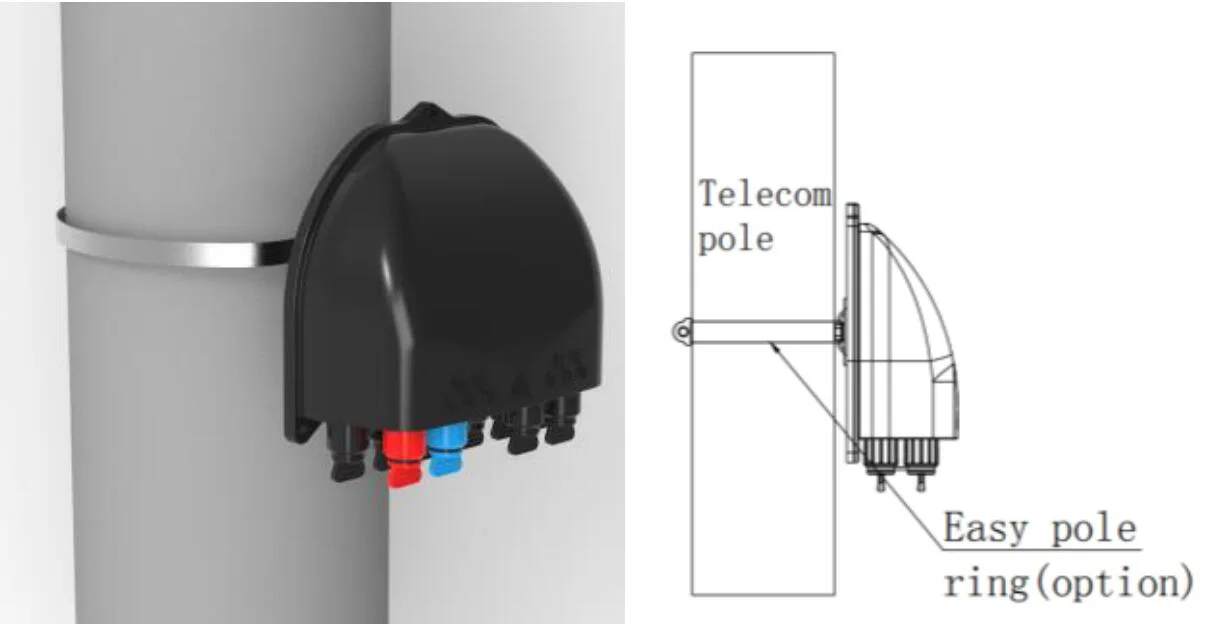

7.2 Установка с полюсом

Пропустите кольцо обруча через прорезь задней пластины и зафиксируйте его на телекоммуникационном полюсе

Установка с полюсом

7.3. Установка на стену (с подносом для хранения кабеля)

Проверьте 4 отверстия в стене в соответствии с размерным отверстием для накопления кабелей для хранения кабелей, поместите заглушку для расширения φ 8 * 40, поместите коробку, чтобы соответствовать отверстиям и закрепить с винтами.

Установка на стену (с лотка для хранения кабеля кабеля

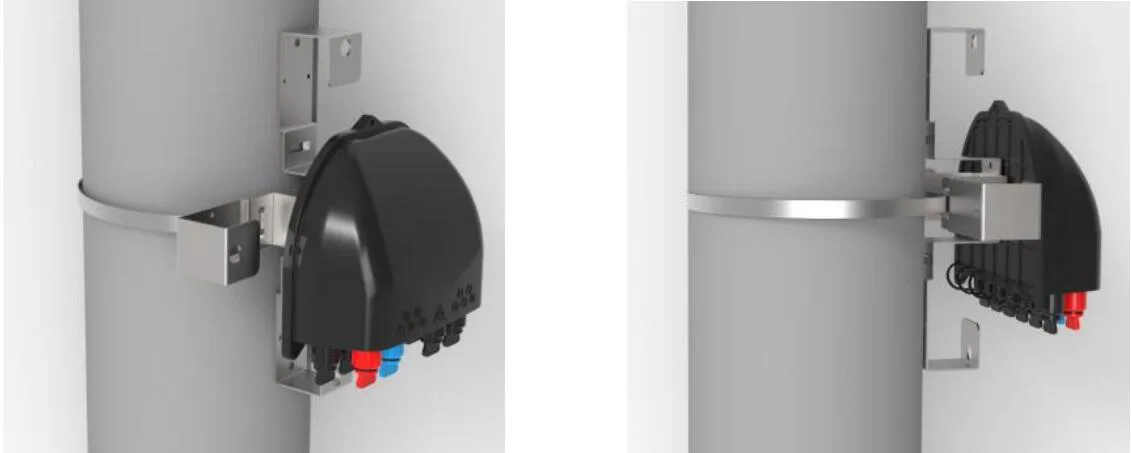

7.4. Установка, установленная на шесте (с подносом для хранения кабелей)

Пропустите ремень из нержавеющей стали через слот лотка для хранения кабеля капельного кабеля и закрепите его на шесте с пряжкой.

Установка, установленная на шесте (с подносом для хранения кабелей)

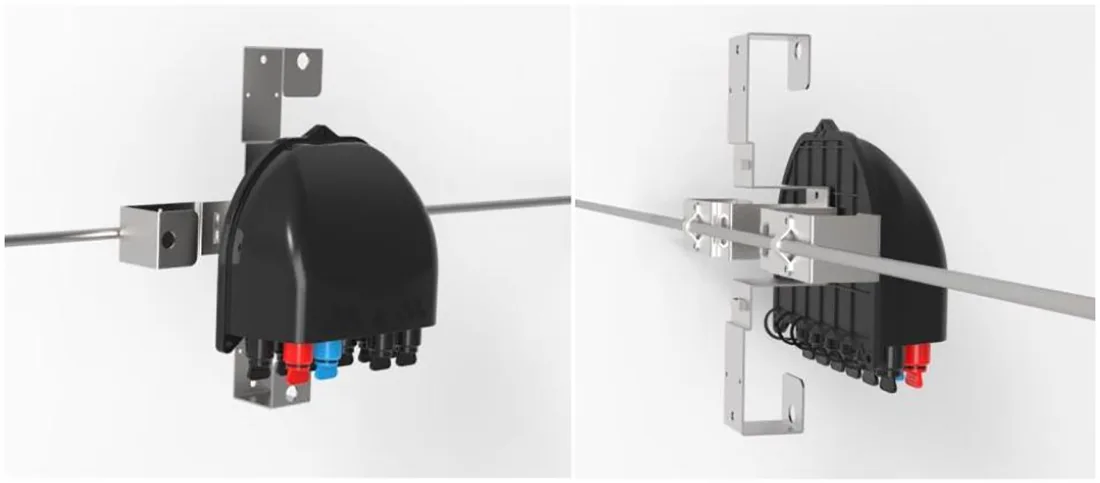

7,5 Установка с воздухом (с подносом для хранения кабелей)

Используйте небольшую металлическую пластину, чтобы исправить распределительную коробку до посланника.

Установка с воздухом (с подносом для хранения кабелей)

8. Работа разъема

8.1 Предварительно подключенный адаптер - a (E)

⚫ Поверните часть стрелки от волоконного разъема против часовой стрелки и выньте пылевую крышку.

⚫ Стрелка часть разъема волокна выше, вставьте разъем волокна в гнездо, а затем поверните стрелку часть по часовой стрелке.

8.2 Предварительно подключенный адаптер - B (XL)

⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;

⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;

⚫ Вставьте заглушку из пружины в оболочку;

⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;

⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке

8.3 Предварительно подключенный адаптер - C

⚫ Нажмите скользящее кольцо на предварительно сформированную оптическую волокна в направлении стрелки, чтобы удалить пылевую крышку; Нажмите кнопку, чтобы вытащить пылевую крышку на адаптере в направлении стрелки.

⚫ Совместите корпус предварительно сформированной заглушки с пряжкой адаптера, пока она не будет закреплена. Подключите два пылевых крышка одинаково.

⚫ Установленная сборная заглушка толкает раздвижное кольцо, чтобы отпустить пряжку, а затем вытяните основное тело назад, чтобы разделить его.

8.4 Предварительно подключенный адаптер - D

⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки.

⚫ Подключите предварительную подключенную пробку D и предварительно подключенный адаптер D в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.

8.5 Предварительно подключенный адаптер - E (A)

⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки

⚫ Подключите предварительную подключенную заглушку E и предварительно подключенный адаптер E в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.

8.6 Предварительно подключенный адаптер -f

⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;

⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;

⚫ Вставьте заглушку из пружины в оболочку;

⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;

⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке.

9. Пакет
