Предварительно соединенное волоконно-оптическое распределительное ящик GFS-8SX

1. Генерал

1.1 Описание

Предварительно подключенное оптическое распределительное ящик как наиболее продвинутое оборудование Node FTTX Network Node, обеспечивает быстрое и надежное соединение, хорошую защиту и управление для сети FTTX.

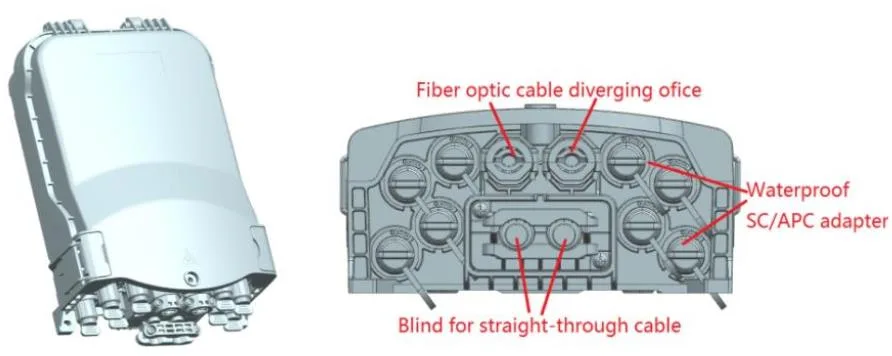

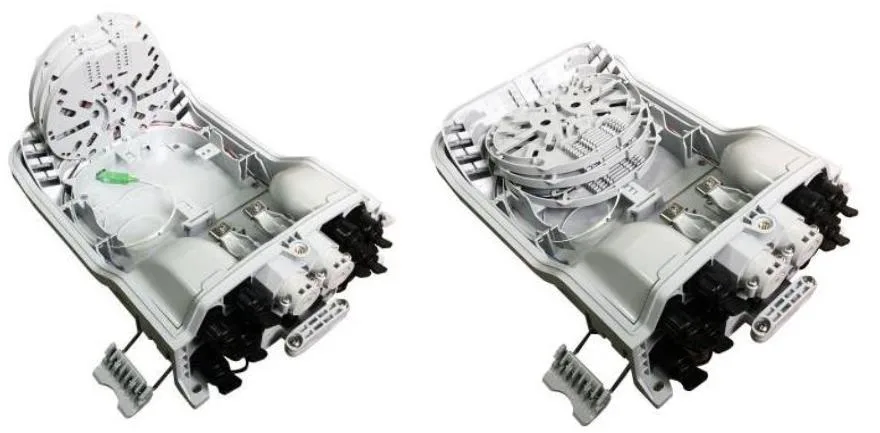

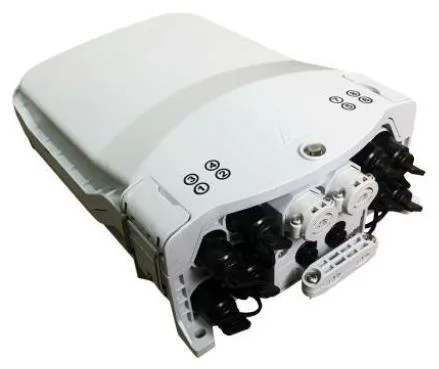

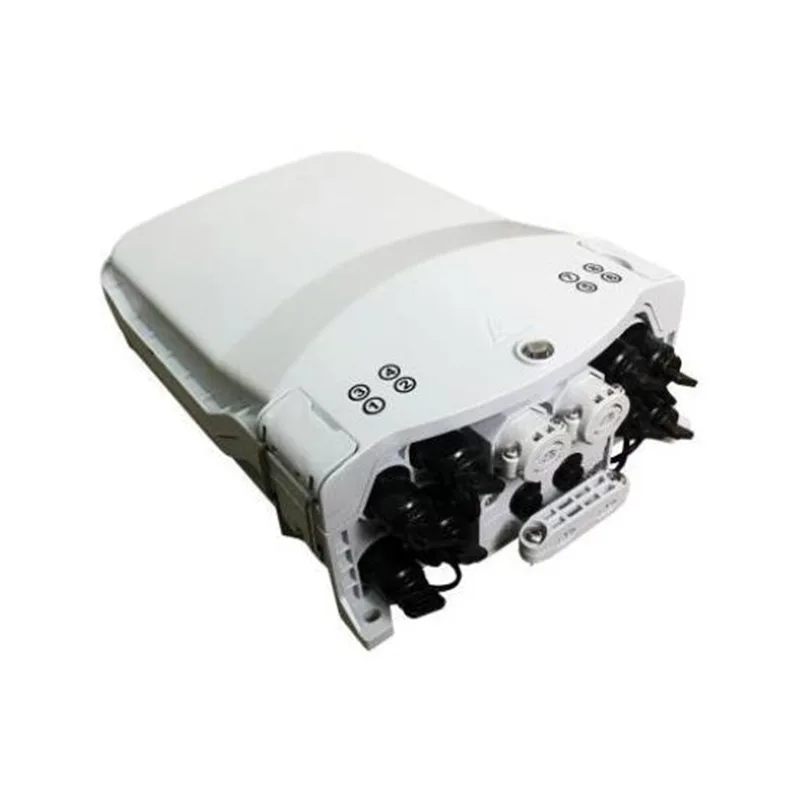

Внешний вид GFS-8SX

1.2 Стандарты соответствуют

Предлагаемое производство спроектировано, производится и протестируется в соответствии со стандартами следующим образом:

1.3 Приложения среда

2. Характеристики

1. Расширенная конструкция структуры, легкая эксплуатация и разумная маршрутизация.

2. Материал: ПК+АБС.

3. Влагоеизопасность, водонепроницаемая, пылезащитная, антивозрастная.

4. Уровень защиты до IP65.

5. 1 Овальный оптический кабельный вход, 2 записи оптических кабелей и 8 предварительно подключенных адаптеров.

6. Различные типы лотков сплайсинга доступны.

7. Метод установки: монтируемый на полюсе, воздушная, настенная.

8. Он может быть оснащен подносом для хранения кабелей для хранения 50 -метрового круглого кабеля.

3. Технические характеристики

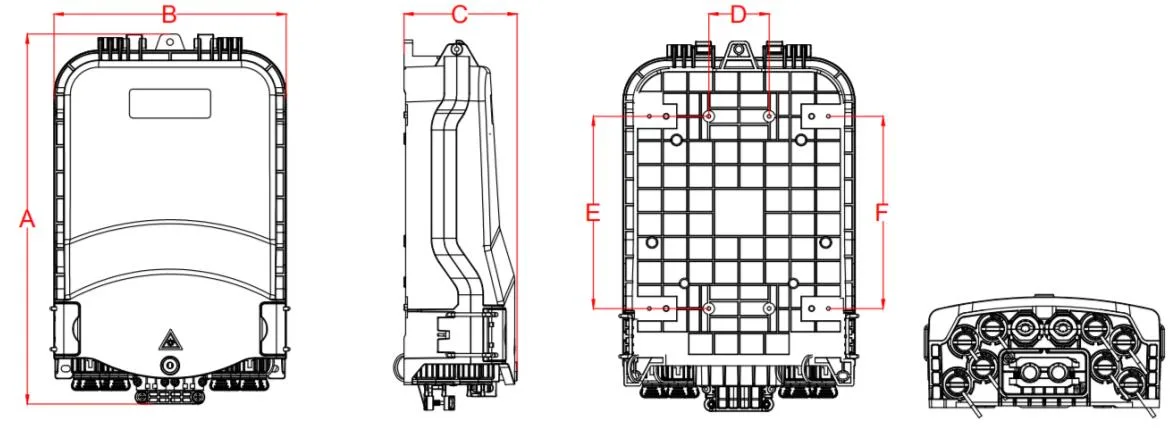

3.1 Механические спецификации

4. Конфигурация

Основные оптические параметры

Оптические параметры, показанные в таблице выше, являются значениями по умолчанию и могут быть настроены в соответствии с требованиями.

5. Картинка продукта

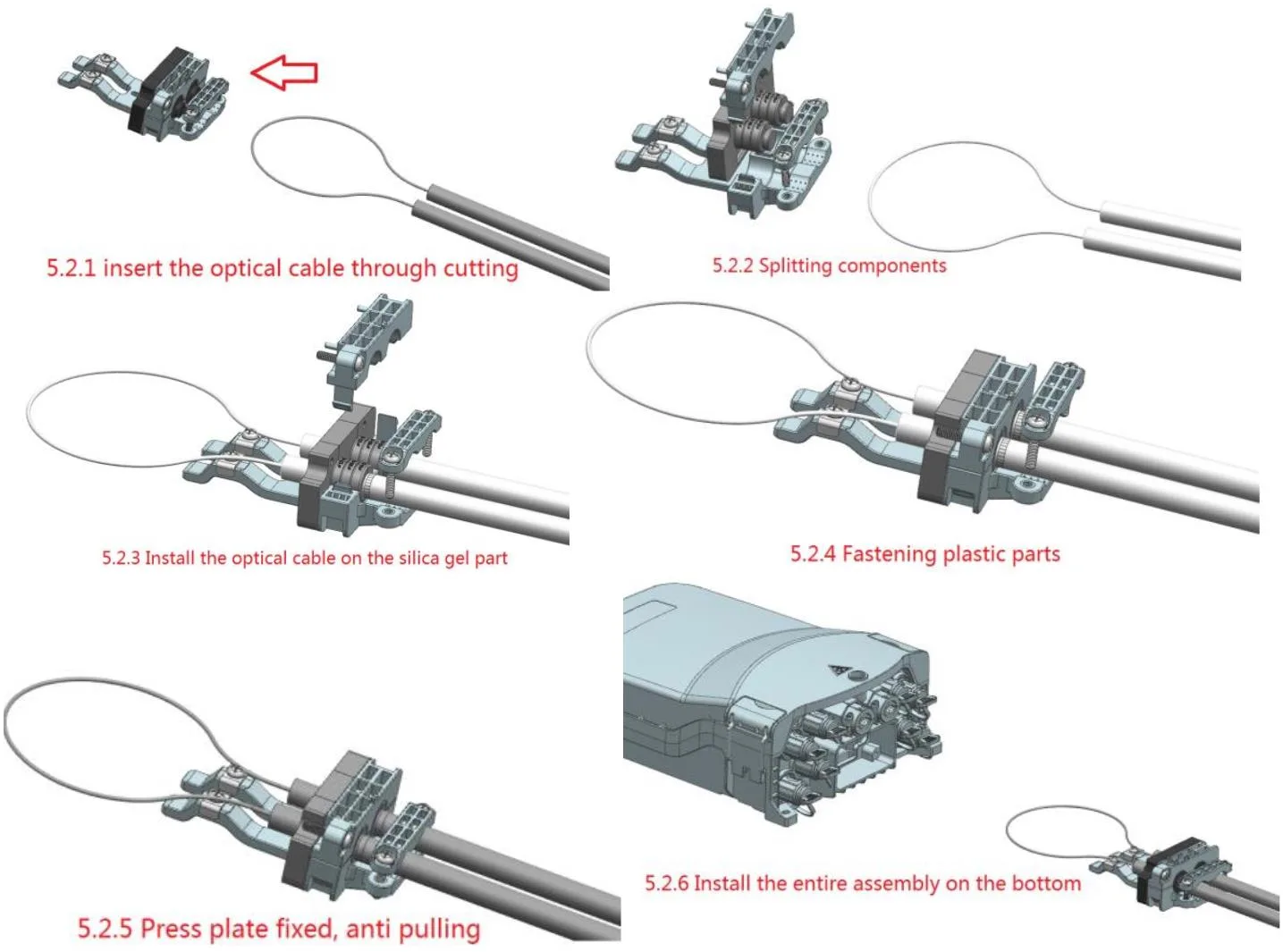

5.1. Кабельные способы продукта:

5.2 Конфигурация

Быстрая установка, крепление и герметизация прямого оптического кабеля с быстрой пробкой.

5.3.

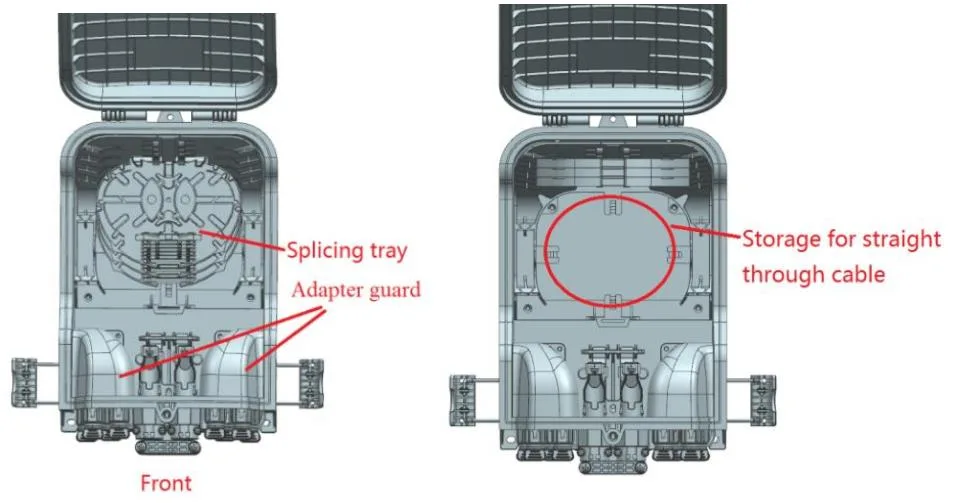

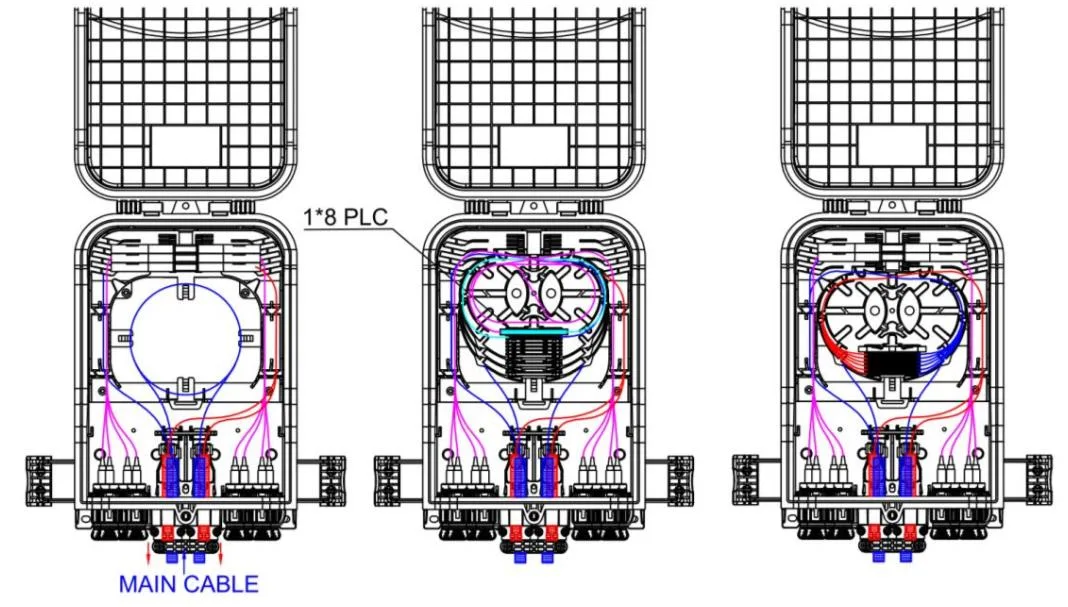

5.4 Путь кабеля продукции

Схема маршрутизации GFS-8SX

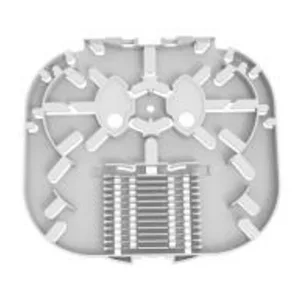

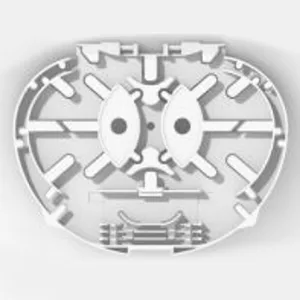

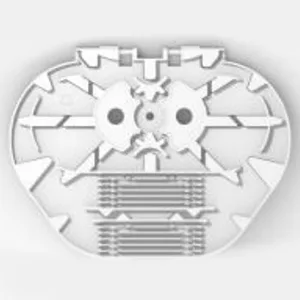

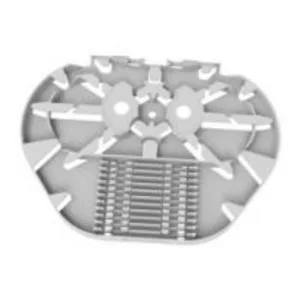

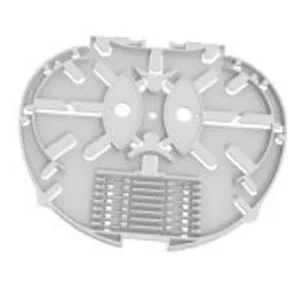

5.5 поднос сплайсинга

Элемент	Сплайсинг лоток а	Сплайсинг лот б	Сплиттер поднос A-1
Размеры (H* W*D, MM)	134*104*8	134*104*4	134*104*8
Чистый вес (кг)	0.021	0.015	0.021
Картина
Цвет	RAL7035	RAL7035	RAL7035
Материал	ПК+АБС	ПК+АБС	ПК+АБС
Сплайсинговая способность подноса (ядра)	12 (2 слоя теплового сжимаемого защитного рукава)	8 (1 слой тепловой сжимаемой защитной рукава)	6 (2 слоя тепловой сжатой защитной рукава)
Емкость сплиттера подноса (ПК)	1 (Plc 1x2, 1x4, 1x8, 0,9 мм волокон, 60x7x4mm)	/	1 (ПЛК 1x16, 0,9 мм волокно, 60x12x4mm)
Максимум (ПК)	4	8	4
По умолчанию (ПК)	1	/	/

Примечание:

1. Вышеуказанные лотки могут быть смешаны в соответствии с требованиями.

2. Правила конфигурации: 1a = 2b = 2c = 1d = 1e

3. Типы волоконных дисков непрерывно увеличиваются

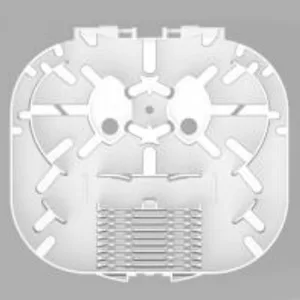

Элемент	Сплайсинг лоток c	Сплайсинг лоток d	Сплайсинг лоток e	Сплайсинг лоток E-1
Размеры (H* W*D, MM)	136 * 104 * 4	136 * 104 * 8	135 *125 *8	135 *125 *8
Чистый вес (кг)	0.018	0.024	0.033	0.033
Картина
Цвет	RAL7035	RAL7035	RAL7035	RAL7035
Материал	ПК+АБС	ПК+АБС	ПК+АБС	ПК+АБС
Сплайсинговая способность подноса (ядра)	12 (1 слой теплового сжимаемого защитного рукава)	24 (2 слоя теплоусадочной защиты)	24 (2 слоя теплоусадочной защиты)	18 (2 слоя теплоусадочной защиты)
Емкость сплиттера подноса (ПК)	/	/	1 (Plc 1x2, 1x4, 1x8, 0,9 мм волокон, 60x7x4mm)	1 (ПЛК 1x16, 0,9 мм волокно, 60x12x4mm)
Максимум (ПК)	8	4	4	4
По умолчанию (ПК)	2	/	/	/

Примечание:

1. Вышеуказанные лотки могут быть смешаны в соответствии с требованиями.

3. Правила конфигурации: 1a = 2b = 2c = 1d = 1e

3. Типы волоконных дисков непрерывно увеличиваются

5.6 аксессуары

Нет.	Имя части	Справочная картинка	Единица	Количество	Примечание
1	Пользователи управляют	/	ПК	1	В
2	Отчет о тестировании сплиттера	/	ПК	1	В

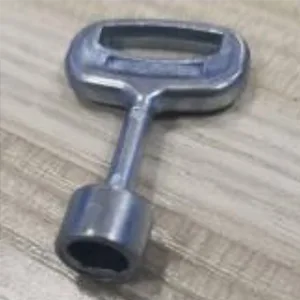

3	Ключ		ПК	1	Тип «D»

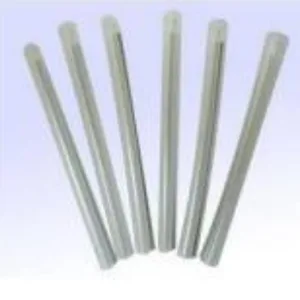

4	Огромный защитный рукав		ПК	8	L = 45 мм

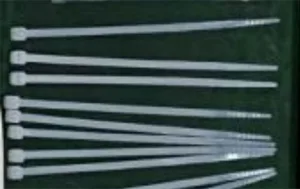

5	Нейлоновый кабельный галстук		ПК	10	3х100 мм

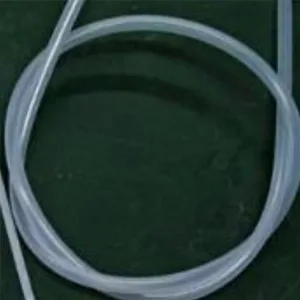

6	Трубка для защиты от волокна		ПК	1	OD4 мм x 50 см

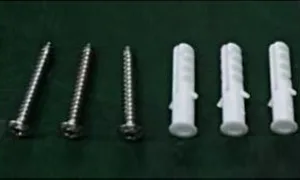

7	Настенный комплект		набор	1	Необязательно в качестве запроса клиента. (Расширенная пластиковая заглушка φ7.5x40 мм, винты с самоуничтожением Phillips M5X40 мм.)

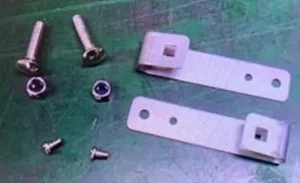

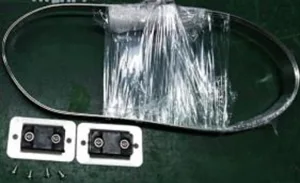

8	Набор установленного на шесте		набор	10	Необязательно в качестве запроса клиента

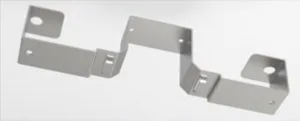

9	Набор для воздуха		набор	10	Необязательно в качестве запроса клиента
10	Поднос для хранения кабеля		набор	10	Необязательно в качестве запроса клиента

6. Экологические характеристики

Этот продукт соответствует директиве по охране окружающей среды ROHS, а содержание свинца, кадмия, ртути, гексавалентного хрома, полибромированного бифенила (PBB) и полибромизированного дифенилового эфира (PBDE) не превышает предела.

7. Установка

7.1. Установленная настенная установка

Проверьте 3 отверстия в стене в соответствии с размерностью в таблице 2, поместите заглушку для расширения φ7,5*40, поместите коробку, чтобы соответствовать отверстиям и используйте винты для закрепления.

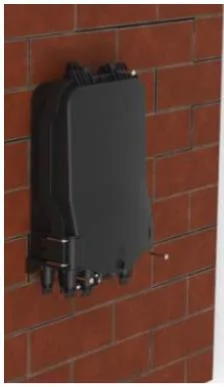

Установка на стене

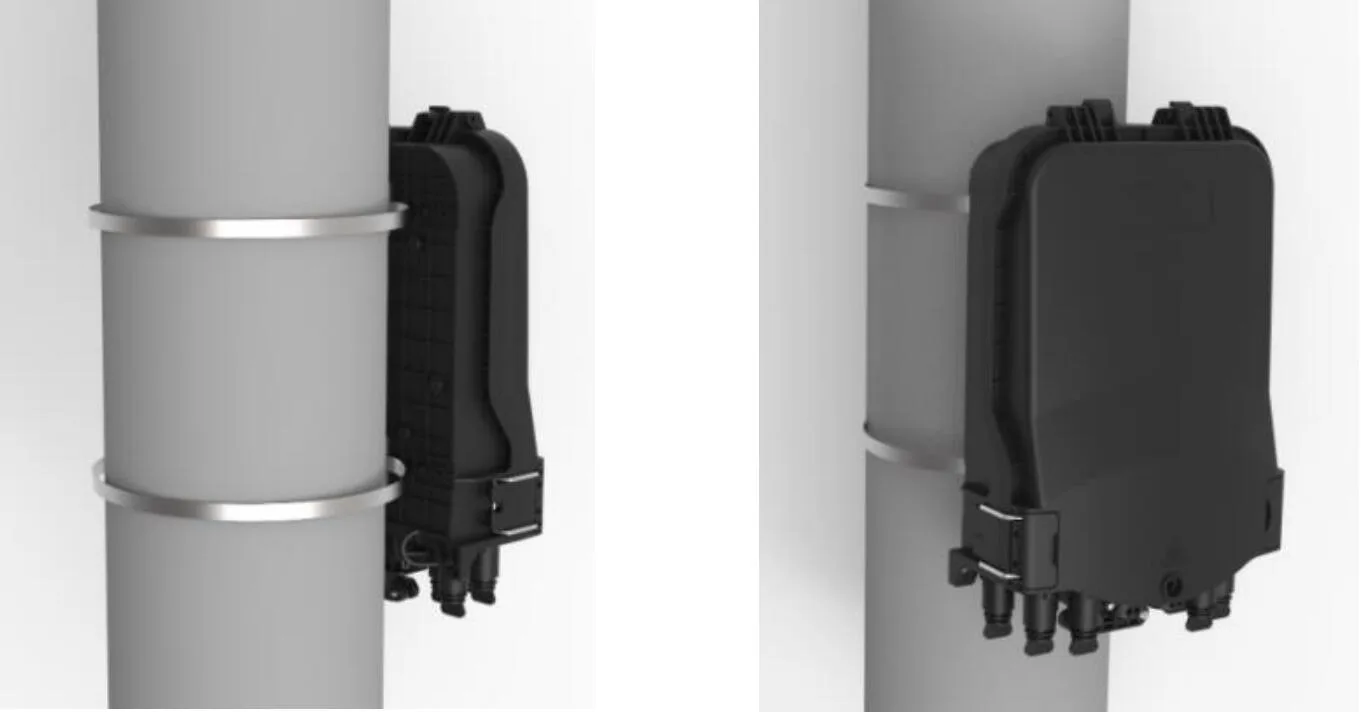

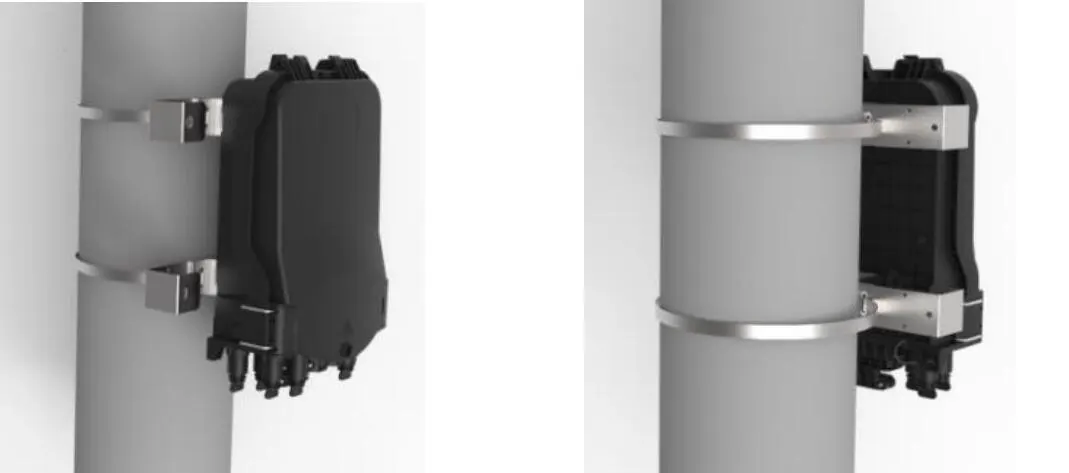

7.2 Установка с полюсом

Пропустите кольцо обруча через прорезь задней пластины и зафиксируйте его на телекоммуникационном полюсе

Установка с полюсом

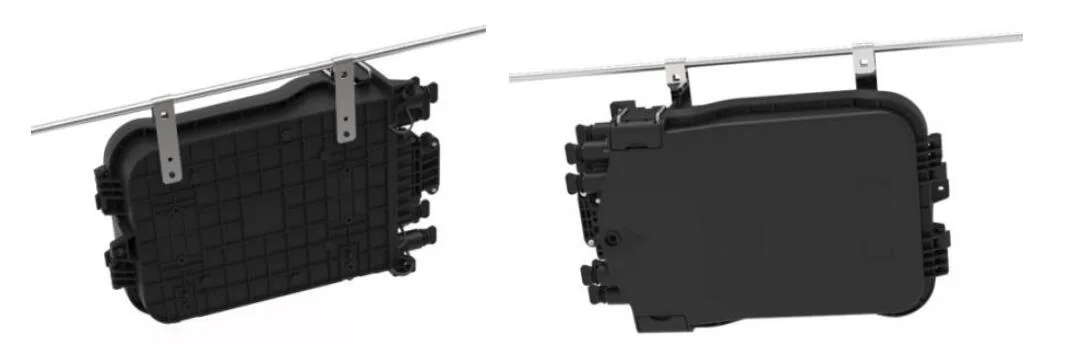

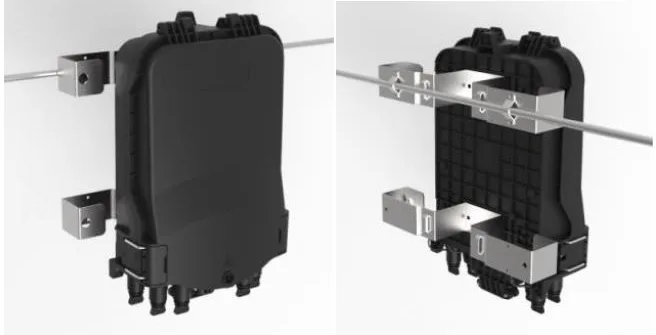

7.3 Накладная структура

Свяжите два установленных на шасси верхней части головы, подвешенного на проволоке, а затем забежал, предотвратите упадок корпуса.

Верхняя структура

7.4 Установка на стене (с лотка для хранения кабеля)

Проверьте 4 отверстия в стене в соответствии с размером отверстия для накопления кабелей, поместите заглушку для расширения φ 7,5 * 40, поместите коробку, чтобы соответствовать отверстиям и закрепите винтами.

Установка на стену (с подносом для хранения кабеля)

7.5 установка, установленная на полюсе (с подносом для хранения кабелей)

Пропустите ремень из нержавеющей стали через слот лотка для хранения кабеля капельного кабеля и закрепите его на шесте с пряжкой.

Установка, установленная на шесте (с подносом для хранения кабелей)

7.6 Установка с воздухом (с подносом для хранения кабелей)

Используйте небольшую металлическую пластину, чтобы исправить распределительную коробку до посланника.

Установка с воздухом (с подносом для хранения кабелей)

8. Работа разъема

8.1 Предварительно подключенный адаптер - a (E)

⚫ Поверните часть стрелки от волоконного разъема против часовой стрелки и выньте пылевую крышку.

⚫ Стрелка часть разъема волокна выше, вставьте разъем волокна в гнездо, а затем поверните стрелку часть по часовой стрелке.

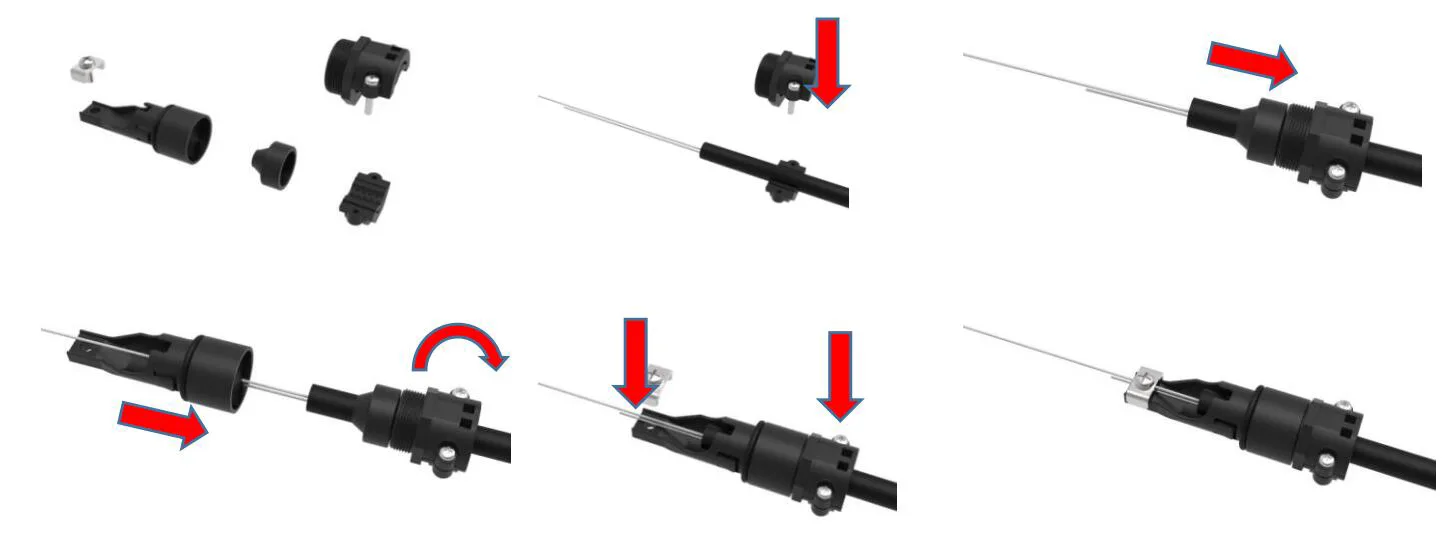

8.2 Предварительно подключенный адаптер - B (XL)

⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;

⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;

⚫ Вставьте заглушку из пружины в оболочку;

⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;

⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке

8.3 Предварительно подключенный адаптер - C

⚫ Нажмите скользящее кольцо на предварительно сформированную оптическую волокна в направлении стрелки, чтобы удалить пылевую крышку; Нажмите кнопку, чтобы вытащить пылевую крышку на адаптере в направлении стрелки.

⚫ Совместите корпус предварительно сформированной заглушки с пряжкой адаптера, пока она не будет закреплена. Подключите два пылевых крышка одинаково.

⚫ Установленная сборная заглушка толкает раздвижное кольцо, чтобы отпустить пряжку, а затем вытяните основное тело назад, чтобы разделить его.

8.4 Предварительно подключенный адаптер - D

⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки.

⚫ Подключите предварительную подключенную пробку D и предварительно подключенный адаптер D в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.

8.5 Предварительно подключенный адаптер - E (A)

⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки

⚫ Подключите предварительную подключенную заглушку E и предварительно подключенный адаптер E в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.

8.6 Предварительно подключенный адаптер -f

⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;

⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;

⚫ Вставьте заглушку из пружины в оболочку;

⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;

⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке.

8.7 Предварительно подключенный адаптер - G

9. Пакет
