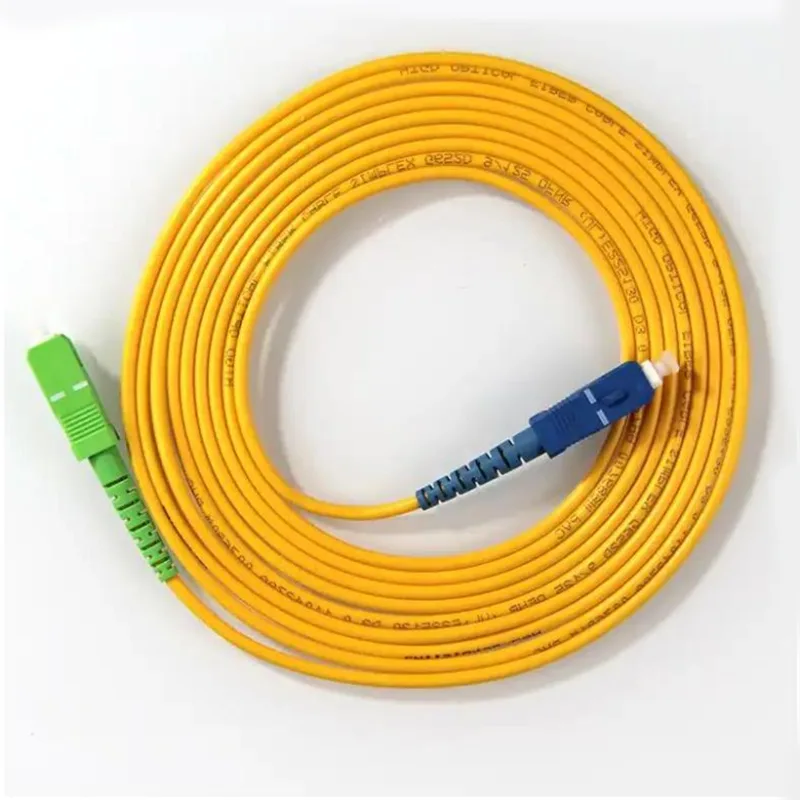

3 мм круглый кабель SC/APC- SC/UPC Платаные шнуры

Приложение:● Центры обработки данных● Приложения Ethernet● FTTH Applications● Применение магистралей, горизонтальных и подрядных● Видео, данные и голосовые услуги● Применение тестового оборудованияФункции:● Высокий разъем● UPC & APC End Face Polic● SC, LC, все одноволоконное разъем● Доступна инд......

Отправить запрос

Описание продукта

Приложение:

● Центры обработки данных

● Приложения Ethernet

● FTTH Applications

● Применение магистралей, горизонтальных и подрядных

● Видео, данные и голосовые услуги

● Применение тестового оборудования

Функции:

● Высокий разъем

● UPC & APC End Face Polic

● SC, LC, все одноволоконное разъем

● Доступна индивидуальная длина

● 100% фабрика завершены и протестированы

● ROHS COMPERINT

Техническая спецификация:

Конструкции	Единица	Описания
Волоконно -режим		Одиночный режим: ITU-T G657A1
Количество волокон		Простой
Длина волны	н.м.	1310/1550
Вставка потеря	дБ	≤0.30
Возвращаяся потеря	дБ	≥55 (APC) ≥50 (UPC)
Диаметр волокна с буфером	один	900
Бюшковый цвет волокна		Белый
Кабельная куртка		Желтый
Кабельная куртка материал		LSZH
Диаметр кабеля	мм	Φ3,0 ± 0,20
Длина	m	3,0 +0,1/-0
Тип разъема		SC/APC (зеленый) SC/UPC (синий)
Конечный лак		APC и UPC
Материал		Керамика
Повторяемость подключения		> 800 раз
Минимальный радиус изгиба	мм	≥20
Удержание волокна/кабеля	N	50n ± 2n при продолжительности 5N/с 120 с.
Рабочая температура	℃	-25 ℃ ~ +65 ℃
Температура хранения	℃	-25 ℃ ~ +65 ℃

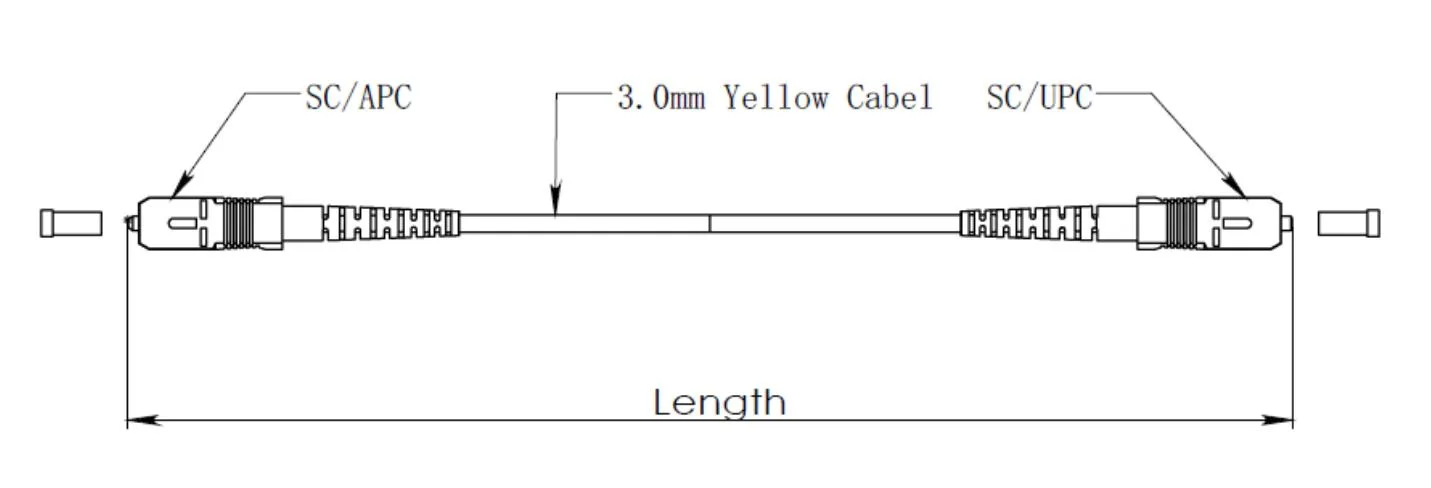

Размерный рисунок:

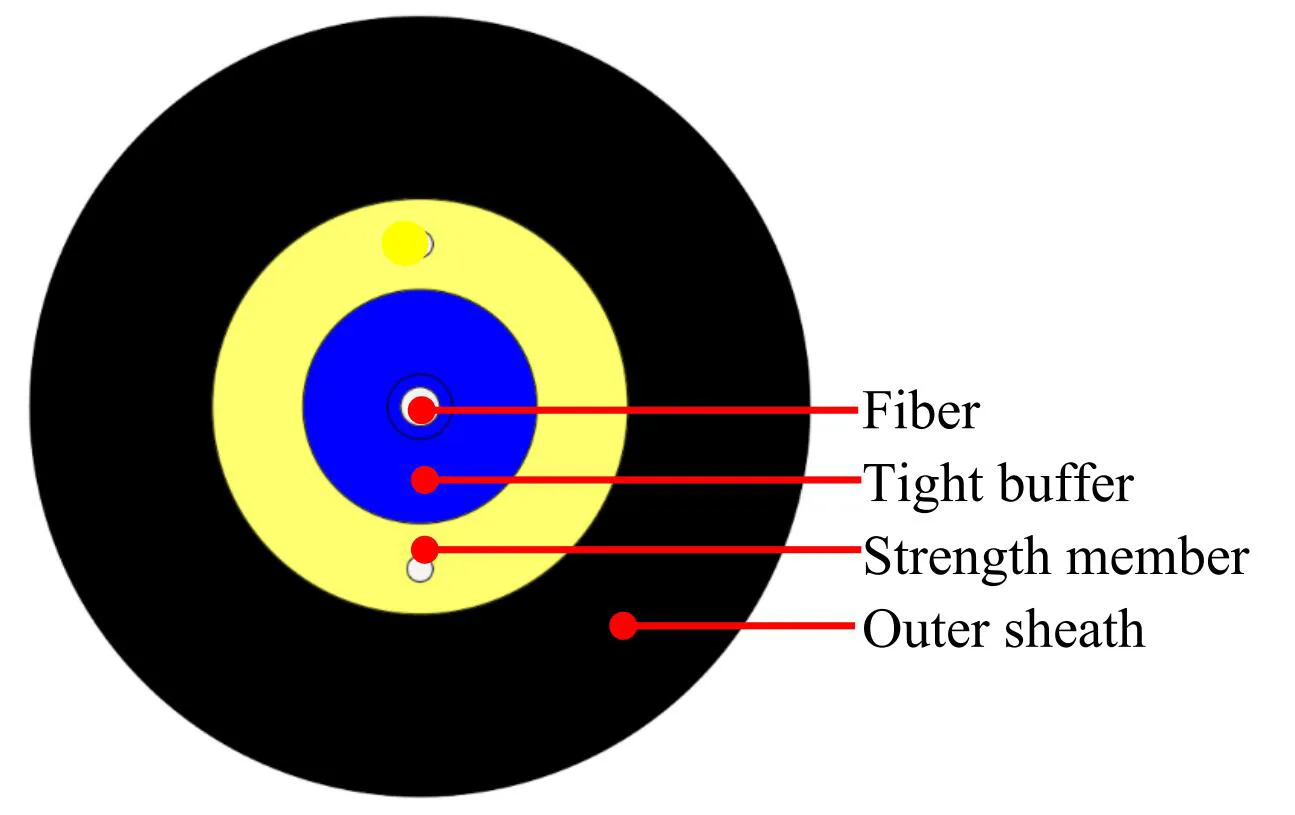

Кабельная конструкция:

Предметы		Спецификации
Плотное буферное волокно	Количество волокон	1
	Тип волокна	G.657A1
	Цвет волокна	Синий
	Материал	LSZH
	Диаметр	Φ0,9 ± 0,05 мм
	Плотный буферный цвет	Белый
Участник силы	Материал	Полиэфирная пряжа
Внешняя оболочка	Материал	LSZH
	Диаметр	Φ3,0 ± 0,2 мм
	Внешняя оболочка	Желтый
Чернила	Цвет	Черный

Характеристика волокна:

Все характеристики кабельного волокна (волокно готового кабеля) должны быть, по крайней мере, в соответствии с рекомендацией ITU-T G.657A1 и должны быть следующими.

Элемент	Спецификация
Тип волокна	Одиночный режим
Волоконно -материал	Легированный кремнезем
Коэффициент затухания @ 1310 нм @ 1383nm @ 1460nm @ 1550 нм @ 1625nm	≤ 0,35 дБ/км ≤ 0,35 дБ/км ≤ 0,25 дБ/км ≤ 0,21 дБ/км ≤ 0,23 дБ/км
Кабельная среза длина волны	≤ 1260 нм
Ноль-дисперсионная длина волны	1300 ~ 1324 нм
Склон нулевого дисперсия	≤ 0,092 пс/(нм².KM)
PMD @ 1550 нм	≤0,1 пс/км^1/2
Хроматическая дисперсия @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 пс/(нм. Км) ≤5,3 пс/(нм. Км) ≤18,0 пс/(нм. Км) ≤22 пс/(нм. Км)
Диаметр поля режима @ 1310 нм	8,8 ± 0,4 мм
Ошибка концентричности ядра / одежды	≤ 0,5 один
Диаметр оболочки	125,0 ± 0,7 один
Защита не циркулярности	≤5%
Первичный диаметр покрытия	242 ± 7 один
Концентричность Первичное покрытие / покрытие	≤10 мкм
Покрытие не циркулярности	≤0,7%
Затухание с потерей изгиба кабеля 1 поворот 1 радиус 10 мм 10 поворотов 1 радиус 15 мм	1550 нм ≤δ0,75 дБ/км 1625 нм ≤Δ 10,5 дБ/км 1550 нм ≤Δ0,25 дБ/км 1625 нм ≤Δ1,0 дБ/км
