Обычные патч-корды SC/UPC-LC/UPC 3,0 мм

Обычные патч-корды Orientalfiber SC/UPC-LC/UPC длиной 3,0 мм представляют собой одномодовые оптоволоконные патч-корды с разъемами SC/UPC и LC/UPC на обоих концах и кабельной оболочкой диаметром 3,0 мм. Эти патч-корды на 100% имеют заводскую заделку и протестированы, что обеспечивает стабильную работу и стабильную передачу сигнала. В продукте используется материал оболочки с низким дымовыделением и без галогенов (LSZH), который является экологически чистым и безопасным и подходит для различных сценариев применения внутри и полунаружного применения. Обычные патч-корды Orientalfiber SC/UPC-LC/UPC диаметром 3,0 мм разработаны для удовлетворения основных потребностей оптических сетевых соединений, отличаются надежным качеством и длительным сроком службы.

Основные функции

1. Высокоточный разъем: патч-корды оснащены высокоточными одноволоконными разъемами SC и LC с керамическим наконечником для обеспечения точного выравнивания оптических волокон, уменьшения потерь сигнала и улучшения стабильности передачи сигнала. Разъемы оснащены двухтактным защелкивающимся механизмом, который легко подключать и отключать и эффективно предотвращает случайное отсоединение во время использования.

2. Полировка торцевой поверхности UPC: Торцевая поверхность разъема полируется с помощью технологии UPC, которая имеет микровыпуклую поверхность, обеспечивающую хороший контакт между торцевыми поверхностями оптических волокон, уменьшая обратное отражение, а обратные потери составляют не менее 50 дБ, что соответствует требованиям высокоскоростной передачи сигнала на большие расстояния.

3. Конструкция с одним волокном: все соединители обычных патч-кордов Orientalfiber SC/UPC-LC/UPC 3,0 мм представляют собой одноволоконные соединители, которые подходят для одномодовой передачи оптического сигнала, соответствуют одномодовому волокну ITU-T G652D и могут использоваться в различных высокоскоростных оптических сетевых системах.

4. Настраиваемая длина: мы предоставляем услуги по настройке длины в соответствии с потребностями клиента: стандартная длина составляет 5 м (с допуском +0,3/-0 м), а другие длины могут быть настроены в соответствии с различными потребностями компоновки различных сетевых проектов.

5. Строгие заводские испытания: каждый патч-корд Orientalfiber Regular SC/UPC-LC/UPC 3,0 мм проходит 100% заводскую заделку и тестирование перед отправкой с завода, включая вносимые потери, обратные потери и другие ключевые показатели производительности, гарантируя, что каждый продукт соответствует соответствующим стандартам и может использоваться сразу после доставки.

6. Соответствует ROHS: продукт соответствует экологическим стандартам ROHS, не содержит вредных веществ, является экологически чистым и безопасным и может использоваться в различных экологически чувствительных зонах, таких как центры обработки данных и жилые районы.

Сценарии применения

Обычные патч-корды Orientalfiber SC/UPC-LC/UPC 3,0 мм широко используются в различных сценариях оптических сетей, в основном включая следующие области:

• Центры обработки данных: используются для высокоскоростного соединения оптических сигналов между серверами, коммутаторами, устройствами хранения данных и другим оборудованием в центрах обработки данных, обеспечивая потребности в передаче с высокой пропускной способностью и обеспечивая стабильную работу центров обработки данных.

• Приложения Ethernet: подходят для систем Ethernet различного масштаба, реализуют высокоскоростную и стабильную передачу данных между сетевыми устройствами, повышая эффективность и надежность сети.

• Приложения FTTH: используются в системах оптоволокна до дома (FTTH), соединяя терминалы оптических линий (OLT) и блоки оптических сетей (ONU), обеспечивая высокоскоростные широкополосные услуги для жителей и предприятий.

• Магистральные, горизонтальные и райзерные системы: применяются в магистральных, горизонтальных и стояковых кабельных системах комплексных систем электропроводки зданий, реализуя соединение оптических сигналов между разными этажами и разными зонами и удовлетворяя потребности крупномасштабной сети.

• Услуги видео, данных и голоса: используются для передачи видео, данных и голосовых сигналов, обеспечивают четкую и стабильную передачу сигнала и подходят для таких систем связи, как радио, телевидение и видеонаблюдение.

• Применение в испытательном оборудовании: используется в качестве соединительного кабеля для оптического испытательного оборудования, обеспечивая точность и надежность результатов испытаний, а также широко используется при исследованиях, разработках и тестировании продуктов оптической связи.

Конструкция и материал кабеля

Обычные патч-корды Orientalfiber SC/UPC-LC/UPC 3,0 мм имеют разумную структуру кабеля с буферным волокном толщиной 900 мкм внутри, что позволяет эффективно защитить сердцевину оптического волокна и уменьшить воздействие внешних сил на оптическое волокно. Буферное волокно белого цвета, его легко отличить при строительстве и обслуживании.

Оболочка кабеля желтого цвета, изготовлена ​​из малодымного, безгалогенного материала (LSZH), который обладает огнестойкими, малодымными и нетоксичными характеристиками. В случае пожара он не выделяет вредные газы, что может эффективно защитить безопасность персонала и оборудования. Диаметр кабеля составляет 3,0 ± 0,20 мм, он гибкий и легко сгибается, а минимальный радиус изгиба составляет не менее 20 мм, что удобно для прокладки проводов в узких пространствах.

Преимущества продукта

Надежная работа

В обычных патч-кордах Orientalfiber SC/UPC-LC/UPC 3,0 мм используются высококачественные материалы и точная технология производства, с вносимыми потерями ≤0,25 дБ и обратными потерями ≥50 дБ (UPC), что обеспечивает стабильную передачу сигнала с низкими потерями. Повторяемость соединения составляет более 800 раз, а сила удержания волокна/кабеля составляет 50 Н±2 Н при 5 Н/с в течение 120 с, что позволяет адаптироваться к длительному использованию в различных средах.

Широкая адаптация к окружающей среде

Продукт имеет широкий диапазон рабочих температур от -20 °C до +70 ℃ и диапазон температур хранения от -40 ℃ до +85 ℃, что позволяет адаптироваться к различным суровым условиям окружающей среды, включая высокие температуры, низкие температуры и влажную среду, и подходит для использования в помещении и полуоткрытом помещении.

Простота установки и обслуживания

Разъемы SC и LC патч-кордов оснащены двухтактным защелкивающимся механизмом, который легко подключать и отключать, и им можно управлять одной рукой, что повышает эффективность установки и обслуживания. Стандартизированная конструкция обеспечивает хорошую взаимозаменяемость, а разъемы можно использовать с другими стандартными адаптерами и оборудованием SC/UPC и LC/UPC.

Экономичный

Будучи профессиональным производителем, компания Orientalfiber имеет собственную полную производственную цепочку, которая позволяет эффективно контролировать производственные затраты. Обычные патч-корды SC/UPC-LC/UPC диаметром 3,0 мм обеспечивают высокое качество работы по разумной цене, что экономически выгодно для крупномасштабных сетевых проектов и длительного использования.

Техническая спецификация:

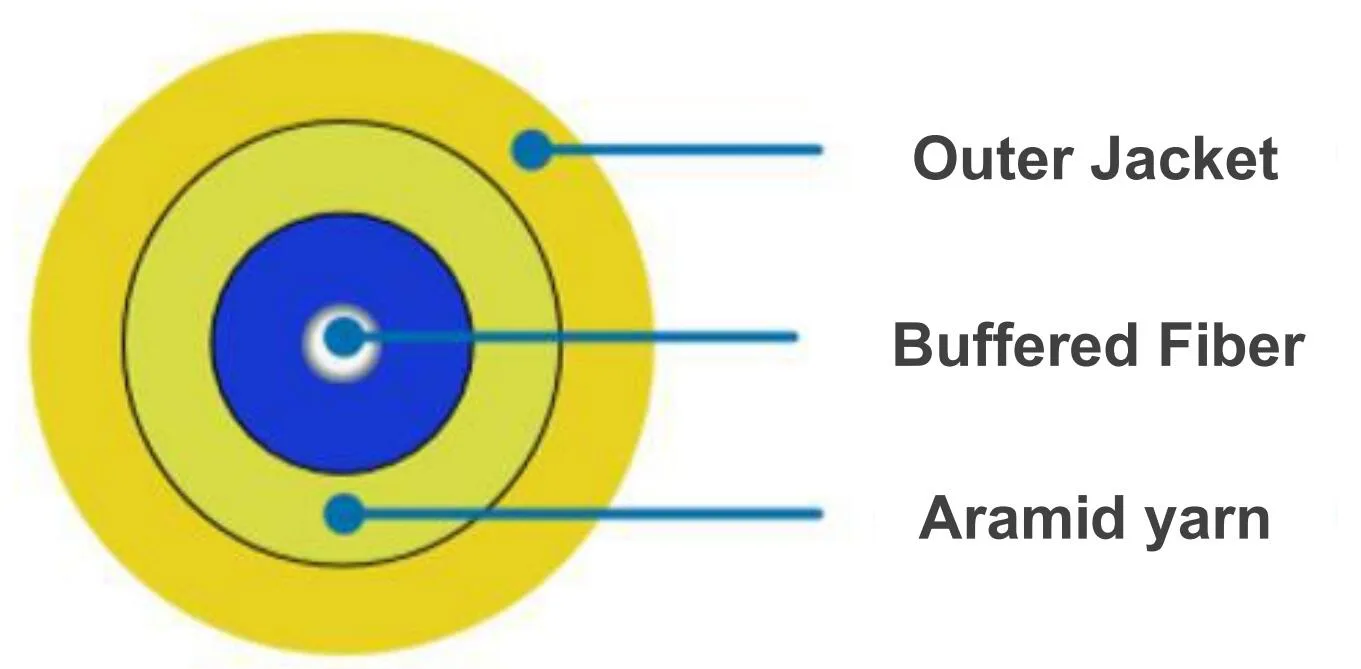

Конструкция кабеля:

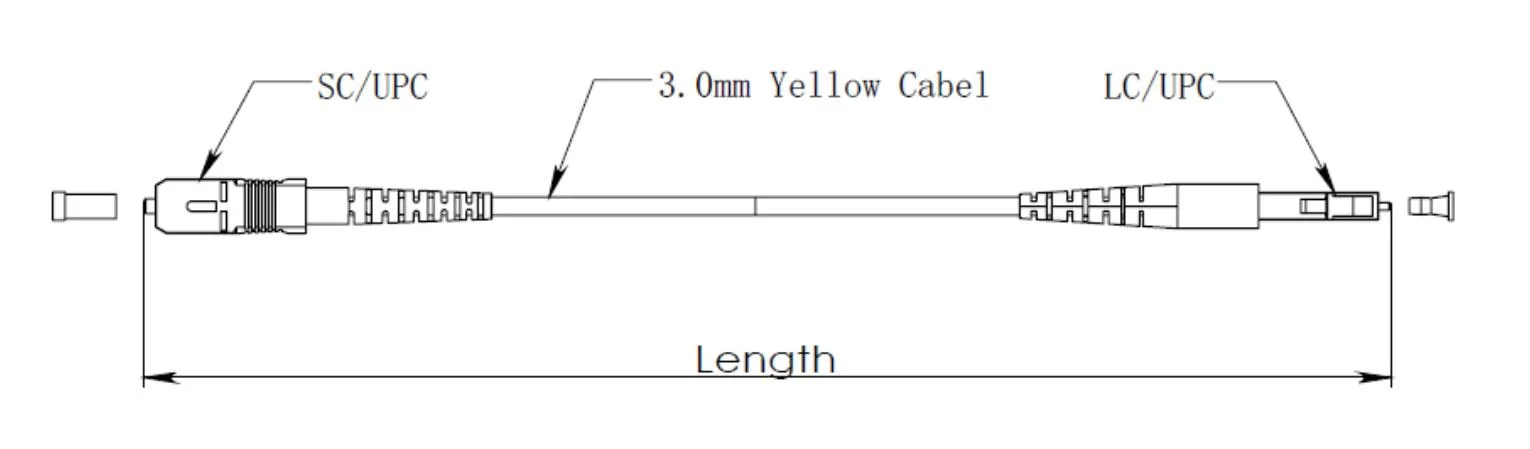

Габаритный чертеж:

FAQ (часто задаваемые вопросы)

В1: Можно ли настроить длину обычных патч-кордов Orientalfiber SC/UPC-LC/UPC 3,0 мм?

A1: Да, мы предоставляем услуги индивидуальной длины. Стандартная длина составляет 5 м, другие длины могут быть изменены в соответствии с вашими конкретными потребностями. Вы можете связаться с нашим отделом продаж, чтобы подтвердить детали настройки.

В2: В чем разница между разъемами SC/UPC и LC/UPC?

A2: Разъемы SC/UPC имеют прямоугольную форму и оснащены двухтактным защелкивающимся механизмом, который легко подключать и отключать и имеет высокую плотность установки. Разъемы LC/UPC имеют небольшой размер, диаметр наконечника составляет 1,25 мм, что составляет половину разъема SC, и подходит для сценариев установки с высокой плотностью размещения, таких как центры обработки данных. Оба разъема имеют полировку торцевой поверхности UPC, что обеспечивает хорошую передачу сигнала.

В3: Подходят ли обычные патч-корды Orientalfiber SC/UPC-LC/UPC 3,0 мм для использования на открытом воздухе?

A3: Продукт в основном предназначен для внутреннего и полуоткрытого использования. Материал куртки LSZH обладает определенными водонепроницаемыми и антивозрастными свойствами, но его не рекомендуется для длительного использования на открытых площадках в суровые погодные условия. Для наружного применения мы рекомендуем выбирать наши специальные оптоволоконные патч-корды для наружного применения.

В4: Как обеспечить качество патч-кордов?

A4: у нас есть строгие процедуры контроля качества. Каждый патч-корд проходит 100% заводскую заделку и тестирование, включая вносимые потери, обратные потери, характеристики разъема и другие показатели. В то же время компания получила сертификат системы управления качеством ISO9001, гарантирующий, что производственный процесс соответствует международным стандартам, и каждый продукт может соответствовать требованиям качества еще до выхода с завода.

В5: Каков срок доставки обычных патч-кордов Orientalfiber SC/UPC-LC/UPC 3,0 мм?

A5: время доставки зависит от количества заказа и требований к индивидуальному заказу. Для изделий стандартной длины срок доставки обычно составляет 3-7 рабочих дней. Для крупных заказов или индивидуальных продуктов срок доставки будет соответствующим образом продлен, и наш отдел продаж подтвердит с вами конкретное время доставки после получения заказа.
