Рисунок 8. Оптоволоконный кабель.

Основной обзор

Волоконно-оптический кабель Orientalfiber Рисунок 8 представляет собой самонесущий продукт для воздушной оптической связи, независимо разработанный и производимый компанией Jiangsu Xuben Photoelectric Technology Co., Ltd. Этот продукт предназначен для удовлетворения требований к высокостабильной прокладке на больших расстояниях в сфере связи, энергетики, железнодорожного транспорта и других отраслей промышленности, сочетая в себе превосходные механические свойства, водонепроницаемость и удобство конструкции, и является экономически эффективным выбором для оптовых закупок и инженерных приложений.

Базовая структура продукта

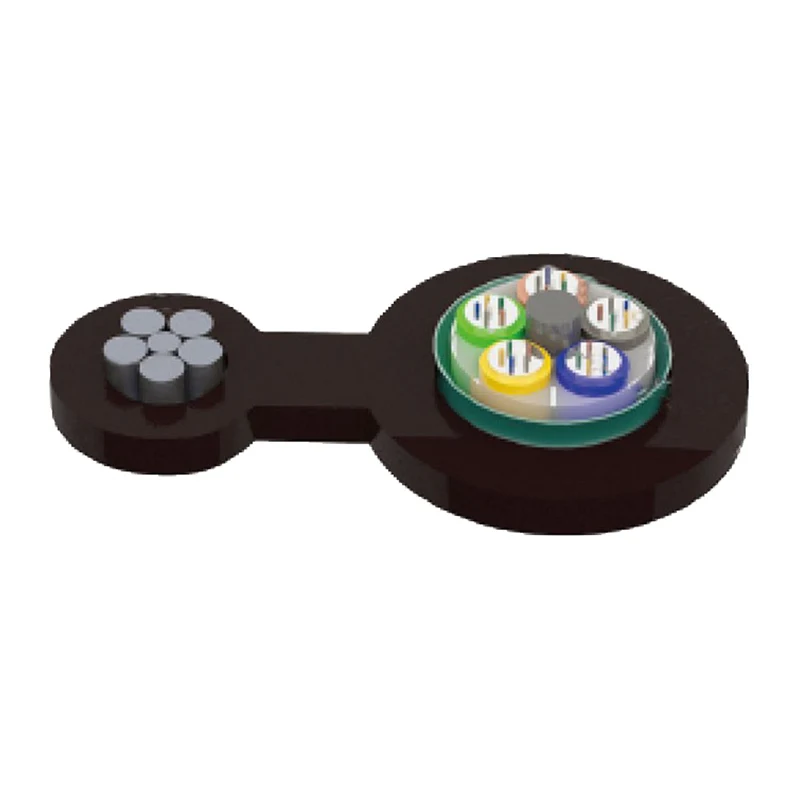

Волоконно-оптический кабель Orientalfiber Рисунок 8 имеет стандартизированную и практичную конструкцию: оптическое волокно толщиной 250 мкм помещено в свободную трубку, изготовленную из высокомодульного материала, а свободная трубка полностью заполнена специальным водонепроницаемым составом. В сердцевине кабеля установлен металлический центральный силовой элемент, вокруг которого скручена свободная трубка и заполняющий канат, образуя компактный круглый сердечник кабеля. Сердечник кабеля продольно покрыт слоем алюминиевой ленты с пластиковым покрытием (APL) и целиком объединен с жилами стальной проволоки, образуя полиэтиленовую оболочку в форме восьмерки, что является основным структурным преимуществом оптоволоконного кабеля, показанного на рисунке 8.

Ключевые преимущества продукта для закупочных заказчиков

Высокая прочность на разрыв и удобство конструкции

Многожильный стальной провод, изображенный на рисунке 8, обеспечивает сверхвысокое сопротивление растяжению, обеспечивая прямую самонесущую прокладку над головой. Такая конструкция устраняет необходимость в дополнительных вспомогательных несущих компонентах в инженерном строительстве, эффективно сокращая трудозатраты и затраты на материалы при монтаже на месте, а также сокращая общий период строительства для крупномасштабных проектов закупок.

Стабильная механическая и температурная адаптируемость

Волоконно-оптический кабель Рисунок 8 обладает превосходными механическими характеристиками и широким температурным диапазоном, адаптируясь к сложным условиям прокладки на открытом воздухе, таким как высокая температура, низкая температура и ветер. Он поддерживает стабильные характеристики передачи при длительной эксплуатации на открытом воздухе, снижая частоту отказов и расходы на последующее обслуживание линий связи, что имеет решающее значение для долгосрочной эксплуатации проекта.

Превосходная водонепроницаемость и влагостойкость

В волоконно-оптическом кабеле Рисунок 8 применено несколько технологий водонепроницаемости для обеспечения долгосрочной надежности: центральный прочный элемент изготовлен из стальной проволоки, свободная трубка заполнена специальным водонепроницаемым составом, сердцевина кабеля полностью заполнена на 100% и добавлен влагозащитный барьер APL. Многослойная водонепроницаемая структура эффективно блокирует проникновение воды и влаги, защищая внутреннее оптоволокно и продлевая срок службы кабеля.

Высокопрочные защитные материалы

Свободная трубка оптоволоконного кабеля на рисунке 8 изготовлена ​​из устойчивых к гидролизу высокопрочных материалов, которые могут противостоять химической коррозии и физическим повреждениям в сложных условиях. Специальный состав для заполнения трубок обеспечивает целенаправленную защиту оптического волокна, предотвращая затухание сигнала и повреждения, вызванные внешним выдавливанием и вибрацией, обеспечивая стабильную передачу данных.

Стандарты соответствия

Рисунок 8. Волоконно-оптический кабель Orientalfiber (тип GYTC8A) полностью соответствует международным и отечественным отраслевым стандартам YD/T 1155 и IEC 60794-1. Вся продукция проходит строгий контроль качества перед отправкой с завода, соответствует стандартным требованиям глобальных закупок коммуникационной техники и адаптируется к тендерным и прикладным стандартам различных стран и регионов.

Структурные компоненты

Полная структура оптоволоконного кабеля Orientalfiber Рисунок 8 состоит из 9 основных компонентов, каждый из которых имеет четкое функциональное расположение, обеспечивающее общую производительность продукта:

1. Многожильные провода
2. ПЭ оболочка
3. Волокно
4. Наполнитель для трубок
5. Свободная трубка
6. Кабельный заполнитель
7. Член Центральной силы
8. АПЛ
9. ПЭ оболочка

Сценарии применения оптоволоконного кабеля на рисунке 8

Orientalfiber Рисунок 8 Волоконно-оптический кабель широко используется в отечественных и зарубежных операторах связи, радио- и телевизионной связи и системах передачи информации. Он также подходит для передачи данных по локальной сети, а также для промышленных интерфейсных соединений в электроэнергетике, железнодорожном транспорте, автомагистралях и других инфраструктурных отраслях. Самонесущая конструкция продукта делает его предпочтительным оптическим кабелем для наружной прокладки над головой на больших расстояниях и в сельской местности.

Технические параметры

Температура хранения/рабочая температура: -40℃-+70℃

Оптические характеристики

Примечание:

а. Суффикс Xn обозначает тип волокна

б. Цветовое расположение оптоволокна и трубки указано в таблице идентификации цветов.

в. Кабель не следует хранить на открытом воздухе более 6 месяцев, чтобы сохранить кабельную катушку в хорошем состоянии.

Применение: Самонесущая антенна

Часто задаваемые вопросы

Q1: В чем основное преимущество оптоволоконного кабеля Orientalfiber Рисунок 8 для оптовых закупок? A1: Волоконно-оптический кабель Рисунок 8 имеет самонесущую конструкцию, что снижает затраты на строительство; он имеет многослойную водонепроницаемую конструкцию с высокой стабильностью; продукт соответствует двойным стандартам, а производитель располагает полноценной производственной системой, обеспечивающей стабильные поставки и стабильное качество при закупках в больших объемах.

Вопрос 2. Подходит ли оптоволоконный кабель, показанный на рисунке 8, для длительного использования на открытом воздухе? ​​Ответ 2: Да. Продукт обладает превосходной механической и температурной стойкостью, сочетается с водонепроницаемой и влагозащищенной конструкцией и может стабильно работать при длительной прокладке на открытом воздухе.

Вопрос 3: Поддерживает ли волоконно-оптический кабель (рис. 8) индивидуальные закупки для инженерных проектов? Ответ 3: Да. Как профессиональный производитель оптических кабелей, компания Orientalfiber может предоставить услуги по настройке конструкции и параметров оптоволоконного кабеля Рисунок 8 в соответствии с фактическими потребностями проектов инженерных закупок.
