Какие оптоволоконные кабели обычно используются в конструкции FTTH?

В конструкции FTTH (волокно к дому) обычно используемые типы оптических кабелей в основном включают кабель капель в форме бабочки и их производные конструкции.

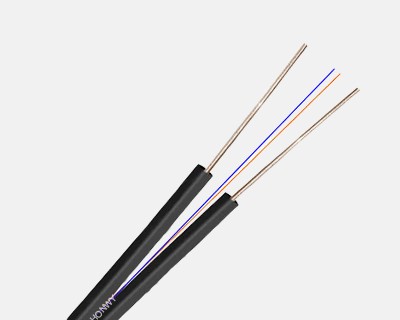

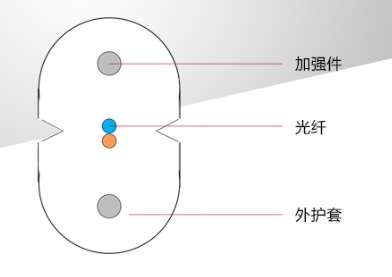

1. Кабель капель в форме бабочки (GJXH)

Структурные особенности:

Оптическое волокно помещается в центр, а два параллельных стальных провода помещаются с обеих сторон в качестве элементов подкрепления. Поперечное сечение 8-формованное, а оптическое волокно расположено в геометрическом центре.

Сценарий приложения:

Установленная на стенах: подходит для внутренней и наружной настенной маршрутизации, с сильным изгибающим сопротивлением и радиусом изгиба до 20 мм.

Укладки труб: подходит для укладки трубопровода с коротким дистанцией и адаптируемых к узким пространствам.

Преимущества:

Структура компактная, а прочность на растяжение высока, что может противостоять боковому давлению людей, наступающих на него, и силой перетаскивания во время строительства.

Его легко завершить на месте и совместим с различными быстрыми разъемами.

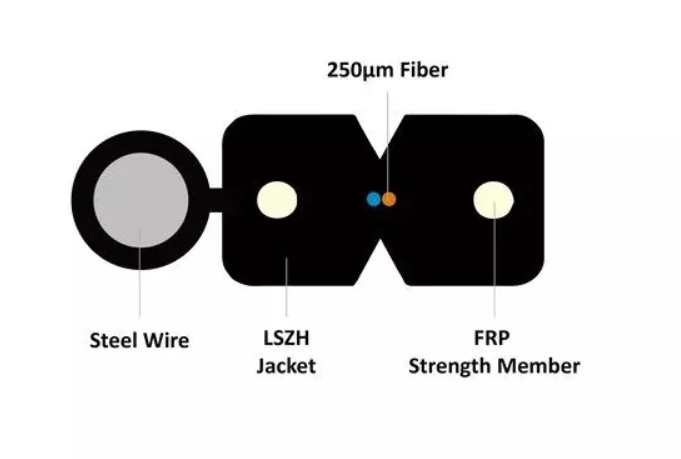

2. Самоподвижный кабель в форме бабочки (GJYXFCH)

Структурные особенности:

Стальная проволока или стальная веревка добавляется на внешнюю часть обычного оптического кабеля бабочки в качестве усиливающего элемента, чтобы сформировать самоотверженную конструкцию.

Сценарий приложения:

Верхние вклад: Подходит для проводки на воздушных столбах от шест на открытом воздухе до помещений. Он имеет высокую прочность на растяжение и может противостоять 50 метрам.

Среда без трубов: никаких дополнительных висящих проводов не требуется, упрощая процесс строительства.

Преимущества:

Сильная прочность на растяжение снижает риск повреждения от внешних сил.

Высокая эффективность строительства и снижение затрат на рабочую силу.

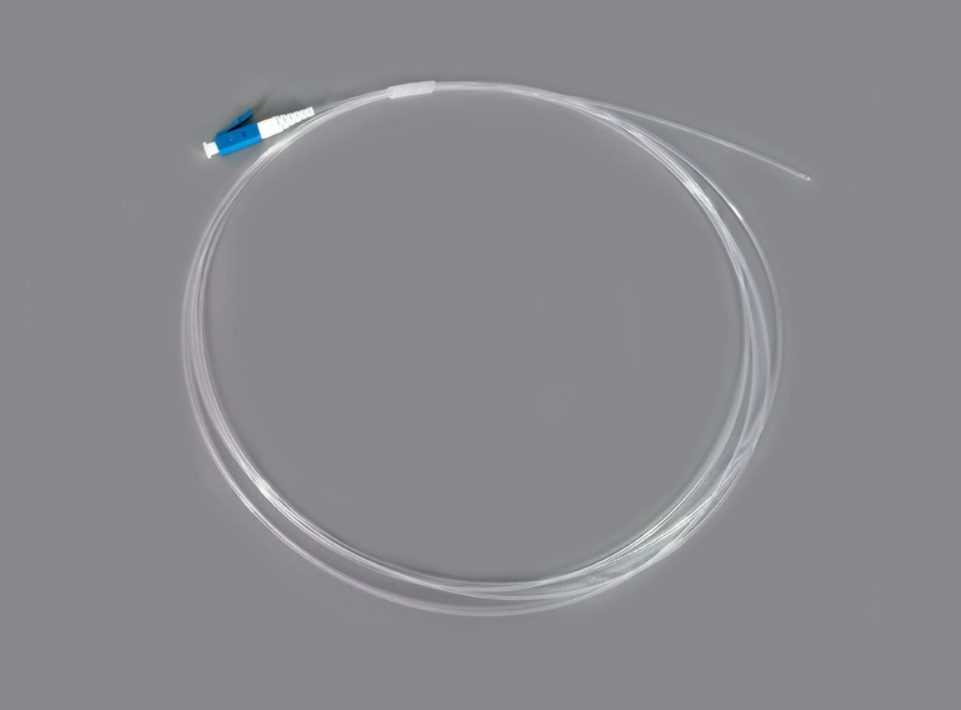

3. Невидимый кабель капель в форме бабочки (Gjixh)

Структурные особенности:

Средняя часть представляет собой одноядерное обтягиваемое оптическое волокно (G.657), которое обернута прозрачной оболочкой 0,9 мм, с тонким внешним диаметром и полностью прозрачна.

Сценарий приложения:

Положите проводку вдоль строительных плинтусов и вокруг дверей и оконных декоративных полос, и почините с помощью клей.

Места с высокими эстетическими требованиями: такие как отели, высококлассные резиденции и т. Д., Где проводка должна быть скрыта.

Преимущества

Визуально скрытый, не влияет на внутреннее украшение.

Прозрачная крышка является износостойкой и адаптируется к различным средам.

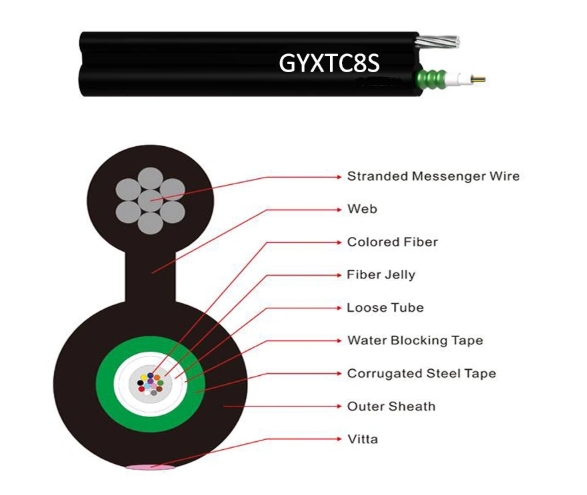

4. Самоподвигая 8 фигура проводка оптического кабеля (тип накладных расходов)

Структурные особенности:

Металлические подвесные проволочные блоки добавляются в оптический кабель кожаной линии, образуя структуру «8».

Сценарий приложения:

Вернувшись на открытом воздухе: подходит для накладных проводки от электрических столбов до пользовательских коридоров, с высокой прочностью на растяжение.

Сценарий с высокими требованиями: может противостоять пролетам более 50 метров и обладает сильной стабильностью.

Преимущества:

Распространенность значительно улучшается, снижая риск разрыва оптического волокна.

Легко строить и адаптироваться к сложной местности.
