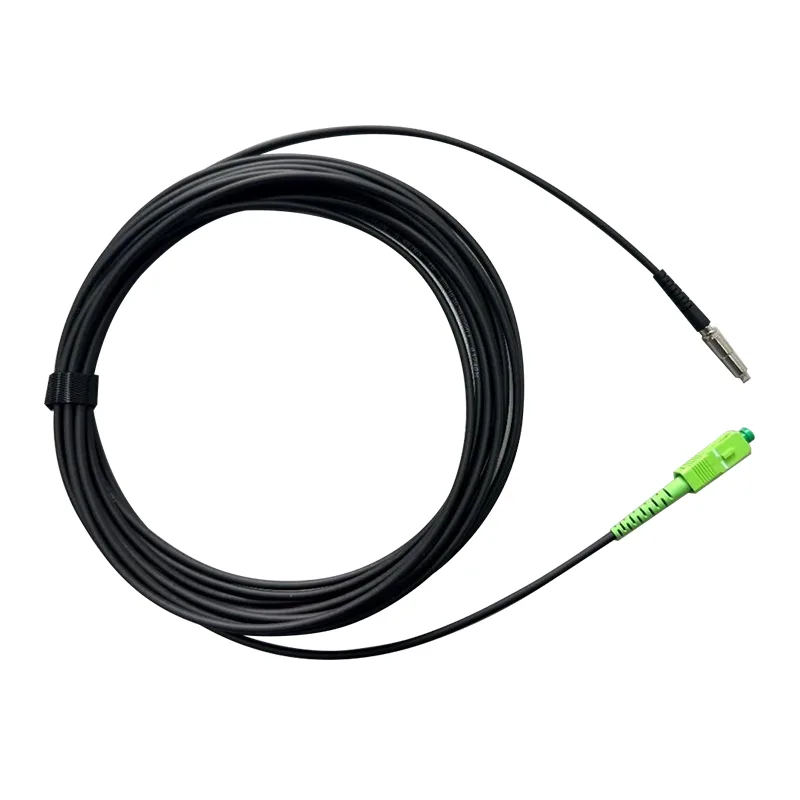

Мини-патч-корд SC/APC

The Orientalfiber Mini SC/APC Patch Cord is a professional optical patch solution from our China-based factory, designed for high-performance network connectivity. This patch cord is suitable for FTTX, FTTH, Ethernet, and CATV applications, offering reliable signal distribution and simple installation. As a leading Orientalfiber supplier, we ensure our Mini SC/APC Patch Cord meets industry standards and supports fast deployment for both commercial and residential networks.

Отправить запрос

Описание продукта

Патч-корд Mini SC/APC представляет собой оптоволоконный соединительный кабель с компактным разъемом SC/APC. Он разработан для обеспечения низких вносимых потерь и высоких обратных потерь, обеспечивая целостность сигнала в широком диапазоне оптических сетей. Наш продукт производится под строгим контролем качества и отвечает требованиям современных систем FTTX/FTTH и пассивных оптических сетей (PON).

Ключевые приложения

Системы FTTX/FTTH

Сети Ethernet

Ссылки на кабельное телевидение

Распределение оптического сигнала

Пассивные оптические сети (PON)

Технические характеристики

Низкие вносимые потери, высокие обратные потери

Высокая повторяемость и заменяемость

100 % протестировано на вставку, обратные потери, торцевую поверхность и помехи

Сильная механическая выносливость

Соответствует стандартам Telcordia GR-326-Core

Быстрая и простая установка проводки через стену.

Поддерживает стабильную производительность в плотных кабельных средах.

Техническая спецификация:

Конструкции	Единица	Описания
Количество волокон		Симплекс
Длина волны	нм	1310/1550
Вносимая потеря	дБ	≤0,30
Возвратная потеря	дБ	≥60 (APC)
Цвет оболочки кабеля		Черный, или настраиваемый
Внешний диаметр кабеля	мм	φ3,0±0,1
Оптоволоконный режим		Одиночный режим: G657 B3
Материал оболочки кабеля		ТПУ,УВесин.
Вес кабеля	кг/км	8,5 (приблизительно)
Печать содержимого		Настраиваемый
Длина	m	80 или настраиваемый (Допуск: ±0,5 м)
Тип разъема		Вход:	Мини-разъем SC/APC
		Выход:	Разъем СК/АПК
Рабочая температура	℃	-20°С ~ +60℃
Температура хранения	℃	-40℃ ~ +85℃

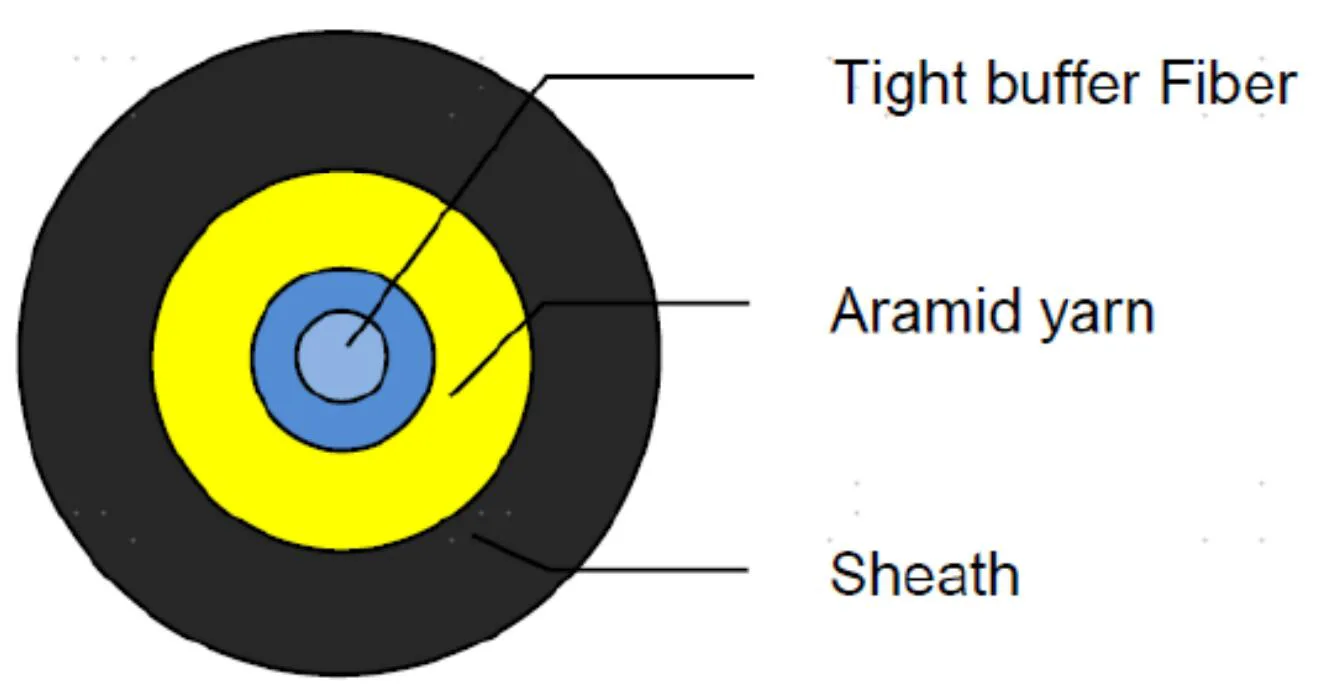

Структура кабеля:

Mini SC/APC Patch Cord

Предметы		Описания
Оптическое волокно	Тип волокна	Одиночный режим ITU-T G.657B3
	Диаметр ядра (мкм)	8-11 мкм
	Диаметр оболочки (мкм)	125,0±0,7 мкм
	Диаметр покрытия (мкм)	245±10 мкм (до окрашивания) 250±15 мкм (цветной)
	Диаметр поля моды	8,6~8,8±0,4 мкм при 1310 нм 9,6~9,8±0,5 мкм при 1550 нм
	Рабочие длины волн	1260~1625 нм
	Цвет	Синий
	Затухание кабеля	≤0,35 дБ/км λ= 1310 нм ≤0,25 дБ/км λ = 1550 нм ≤0,26 дБ/км λ = 1625 нм
	Количество клетчатки	1
	Производитель стекла
Плотное буферное волокно	Диаметр	0,90±0,05 мм
	Цвет	Синий
	Материал	ЛСЖ
Внешняя куртка	Диаметр	3,0±0,1 мм
	Толщина	0,8±0,1 мм
	Цвет	Черный
	Материал	ТПУ, устойчивый к ультрафиолетовому излучению.
Силовой член	Материал	Арамидная пряжа
Охватывать	1	80 м
Провисание при установке	/	1%
Макс. скорость ветра	/	50 км/ч
Масса	/	8,4 кг/км
Операционное тяговое натяжение	1	200Н
Макс. тяговое напряжение	/	1000Н
Применение кабеля	/	Открытый, Установка антенны, воздуховода Самостоятельный

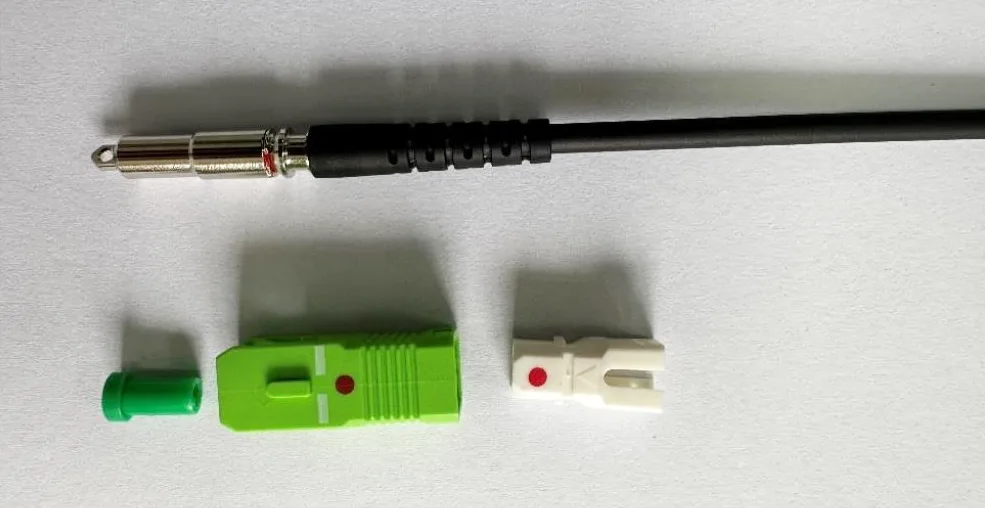

Схема продукта:

Mini SC/APC Patch Cord

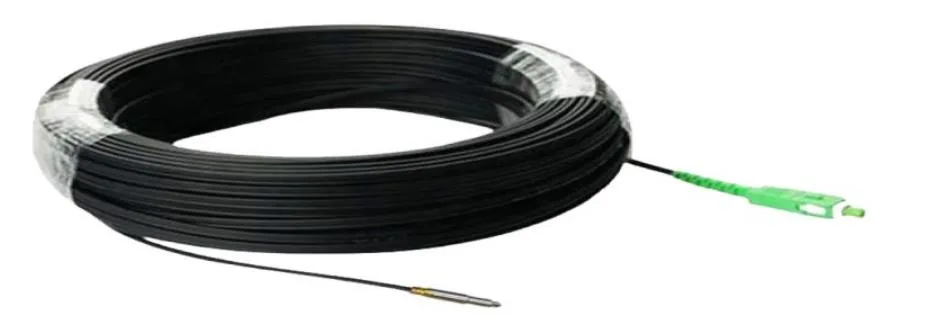

Упаковка:

Mini SC/APC Patch Cord

Технические преимущества

Прецизионная полировка

Наши разъемы Mini SC/APC подвергаются точной угловой полировке для минимального обратного отражения и превосходных оптических характеристик.

Долговечность и надежность

Оболочка кабеля спроектирована таким образом, чтобы противостоять изгибу, растягивающим нагрузкам и износу под воздействием окружающей среды, обеспечивая долговечность в сложных условиях эксплуатации.

Простая интеграция

Патч-корд поддерживает быстрое развертывание и реконфигурацию, что идеально подходит для поставщиков услуг, сетевых интеграторов и корпоративных установок.

Гарантия качества

Каждый патч-корд Orientalfiber Mini SC/APC перед отправкой с завода проходит 100% проверку на вносимые и обратные потери, а также проверку торцевой поверхности, что гарантирует стабильную производительность.

Руководство по установке

Определите сетевые порты и необходимую длину кабеля.

Надежно подсоедините разъемы SC/APC к назначенным устройствам.

Избегайте чрезмерного изгиба или скручивания, чтобы сохранить оптимальное качество сигнала.

Используйте правильную прокладку кабелей для организации нескольких шнуров в средах с высокой плотностью размещения.

Часто задаваемые вопросы

Вопрос: Можно ли использовать патч-корд Mini SC/APC вне помещения?

О: Да, при использовании куртки LSZH или куртки, предназначенной для использования на открытом воздухе, он может выдерживать стандартные условия на открытом воздухе.

Вопрос: Какие типы волокон поддерживаются?

О: Патч-корд поддерживает одномодовые волокна G.657 и G.652, обычно используемые в сетях FTTX и PON.

В: Можем ли мы настроить длину кабеля?

О: Да, доступны длины от 0,5 до 20 метров. Свяжитесь с нами для получения конкретных требований.
