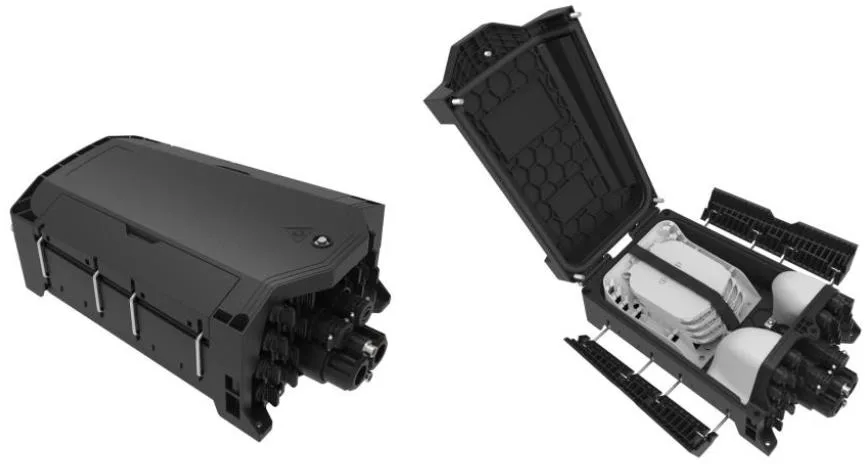

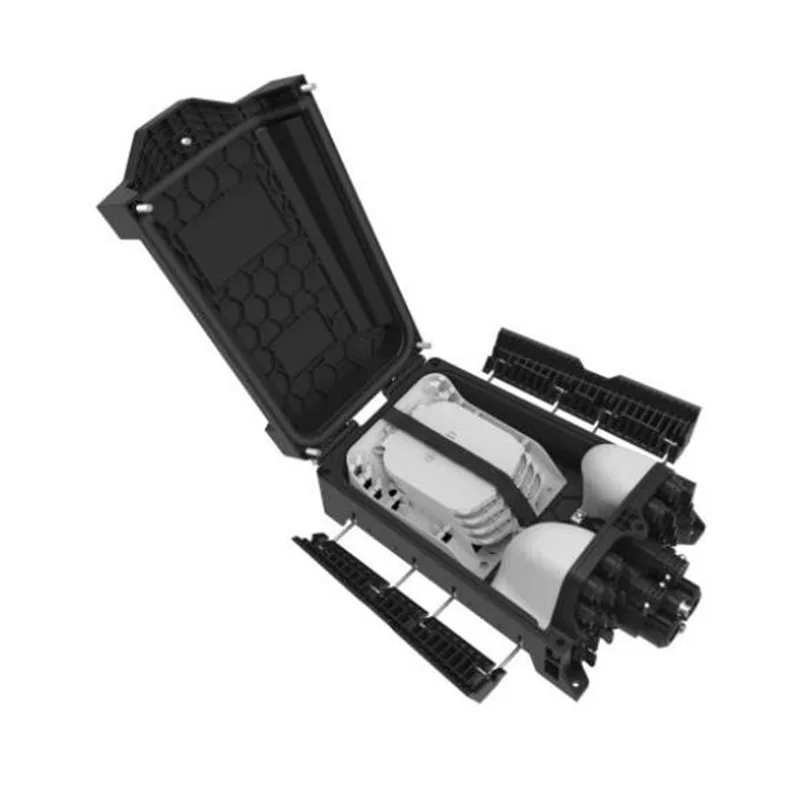

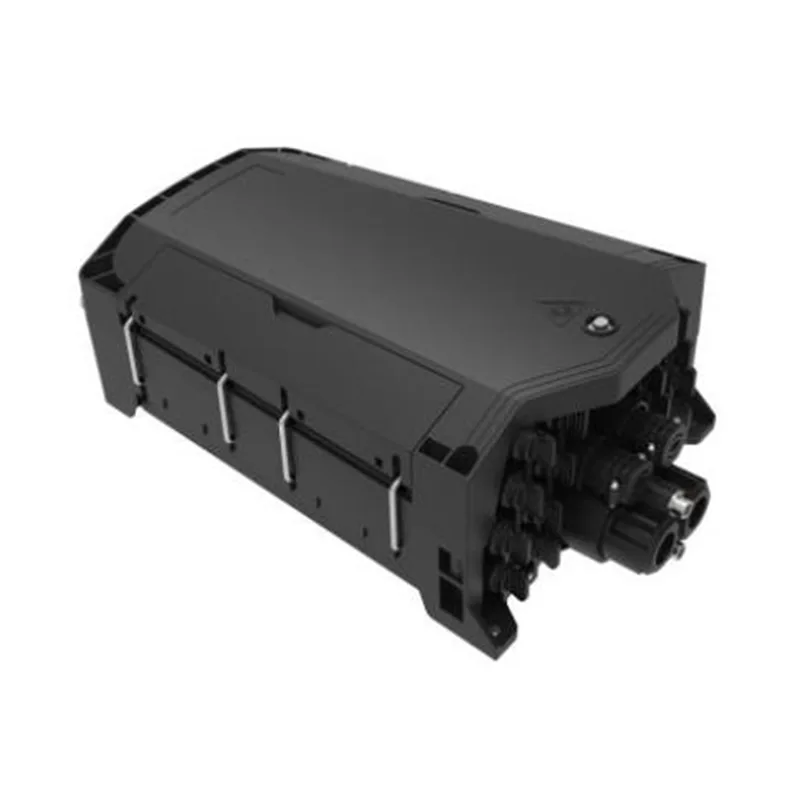

Распределительная коробка распределения оптоволоконного кабеля предварительно соединяет GFS-016-007C

1. Генерал

1.1 Описание

Предварительно соединенное оптическое распределительное ящик как наиболее продвинутое оборудование Node FTTX Network Node, обеспечивает быстрое и надежное соединение, хорошую защиту и управление для FTTX сеть.

Появление GFS-016-007C

1.2 Стандарты соответствуют

Предлагаемое производство спроектировано, производится и протестируется в соответствии со стандартами следующим образом:

1.3 Приложения среда

2. Характеристики

1. нижняя оболочка и верхняя крышка сварки сваркой горячей пластины, которая не является съемной.

2. Материал: PP+GF.

3. Влагоеизопасность, водонепроницаемая, пылезащитная, антивозрастная.

4. Уровень защиты до IP68.

5. 1 Овальный оптический кабельный вход, 2 записи оптических кабелей и 16 предварительно подключенных адаптеров.

6. Различные типы лотков сплайсинга доступны.

7. Метод установки: монтируемый на полюсе, воздушная, настенная.

3. Технические характеристики

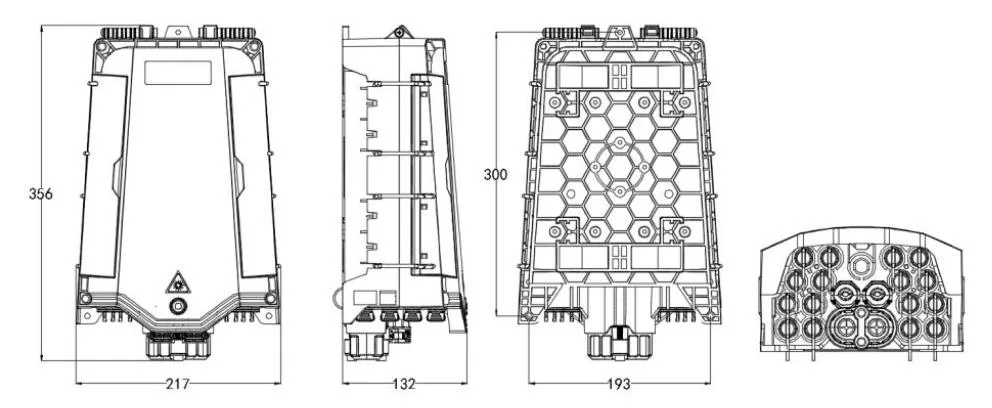

3.1 Механические спецификации

4. Конфигурация

4.1 Основные оптические параметры

Оптические параметры, показанные в таблице выше, являются значениями по умолчанию и могут быть настроены в соответствии с требованиями.

5. Картинка продукта

5.1. Кабельные способы продукта:

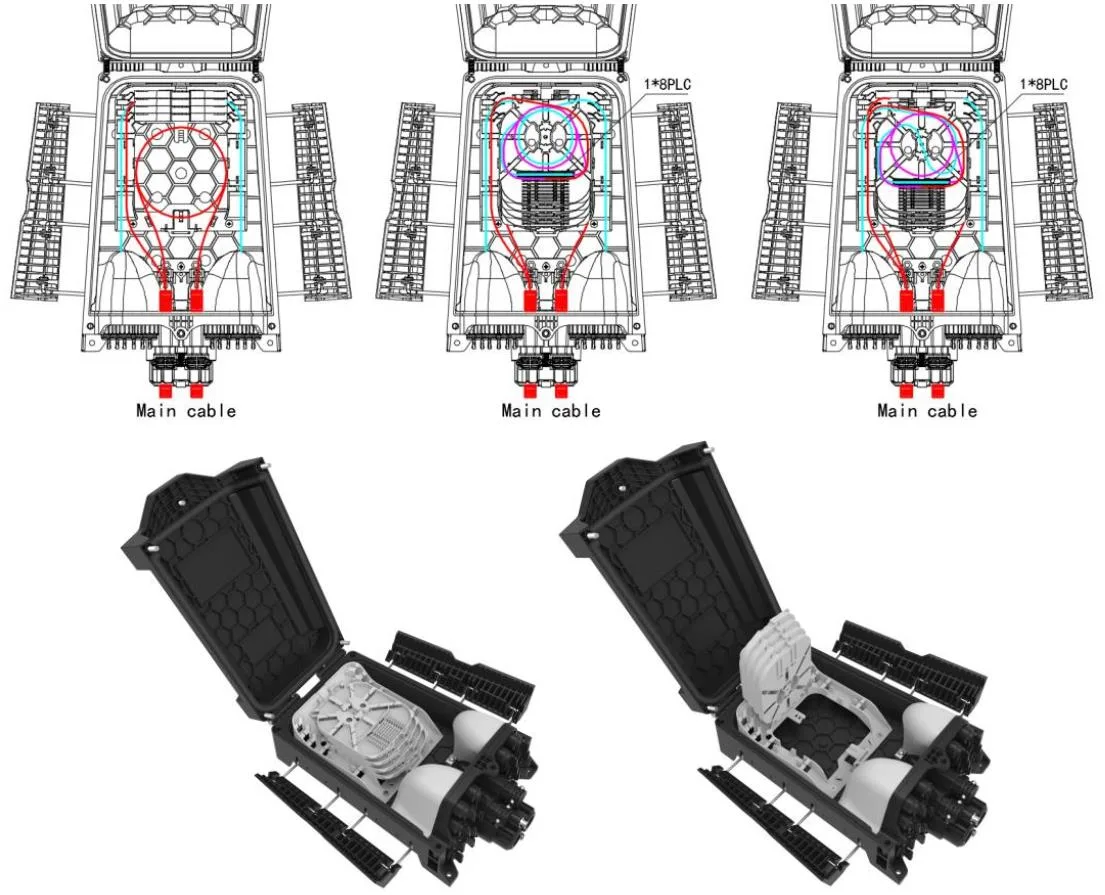

GFS-016-007C Диаграмма маршрутизации

5.2 поднос сплайсинга

Элемент	Сплайсинг лоток а	Сплайсинг лот б	Сплайсинг лоток c
Размеры (H*W*D, MM)	121 * 101 * 4	125*101*8	125*101*8
Чистый вес (кг)	0.017	0.026	0.026
Картина
Цвет	Pantone 428c	Pantone 428c	Pantone 428c
Материал	ПК+АБ/АБ	ПК+АБ/АБ	ПК+АБ/АБ
Сплайсинговая способность подноса (ядра)	12  (1 слой тепловой сжатой защитной рукава)	16  (2 слоя тепловой сжатой защитной рукава)	2 (2 слоя тепловой сжатой защитной рукава)
Емкость Atray (ПК)	/	1  (Plc 1x2, 1x4, 1x8, 0,9 мм волокно, 60x7x4mm)	2 (Plc 1x2, 1x4, 1x8, 0,9 мм волокон, 60x7x4mm), 1 (PLC 1x16, 0,9 мм волокно, 60x12x4mm), 1  (1*2 FBT, 0,9 мм волокно, Ø3*60 мм)
Максимум (ПК)	8	4	4
По умолчанию (ПК)	/	4	/

Примечание:

1. Вышеуказанные лотки могут быть смешаны в соответствии с требованиями.

2. Правила конфигурации: 2a = 1b = 1c Типы волоконных дисков непрерывно увеличиваются

5.3 аксессуары

Нет.	Имя части	Справочная картинка	Единица	Количество	Примечание
1	Пользователи управляют	/	ПК	1	В
2	Отчет о тестировании сплиттера	/	ПК	1	В

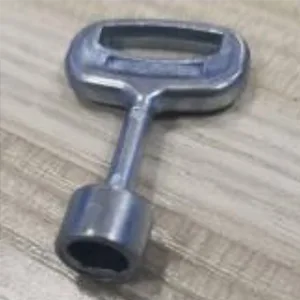

3	Ключ		ПК	1	Тип «D»

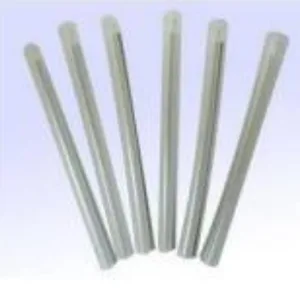

4	Огромный защитный рукав		ПК	16	L = 45 мм, необязательно в качестве запроса клиента

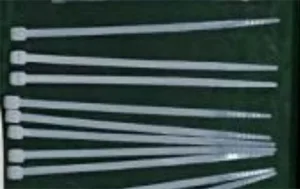

5	Нейлоновый кабельный галстук		ПК	10	3х100 мм

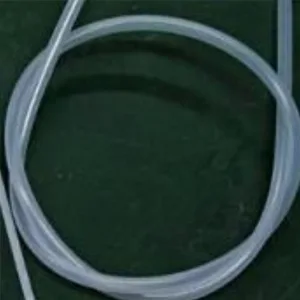

6	Трубка для защиты от волокна		ПК	1	OD5MM x 50 см

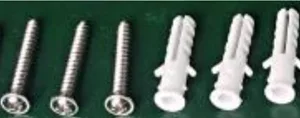

7	Настенный комплект		набор	1	Необязательно в качестве запроса клиента. (Расширенная пластиковая заглушка φ8x40 мм, винты с самозакачиванием Phillips M5x40 мм.)

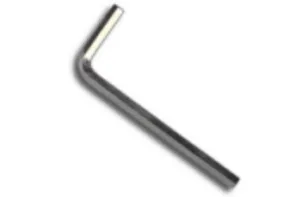

8	M6 Allen Key		ПК	1	M6

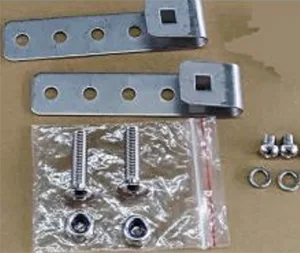

9	Набор установленного на шесте		набор	1	Необязательно в качестве запроса клиента

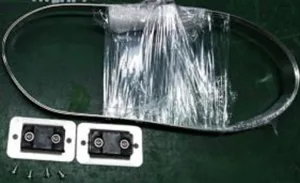

10	Набор для воздуха		набор	1	Необязательно в качестве запроса клиента

6. Экологические характеристики

Этот продукт соответствует директиве по охране окружающей среды ROHS, и содержание свинца, кадмия, ртути, гексавалентного хрома, полибромированного бифенила (PBB) (PBB) и полибромированного дифенилового эфира (PBDE) не превышает предела.

7. Установка

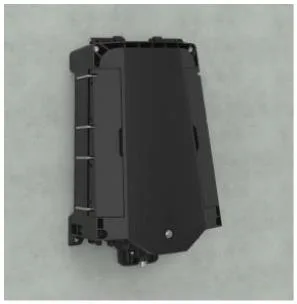

7.1. Установленная настенная установка

Проверьте 3 отверстия в стене В соответствии с размерностью в таблице 3.1, поместите разъему подключаемость 7,5*40, поместите коробку, чтобы соответствовать отверстиям и используйте винты для крепления.

Установка на стене

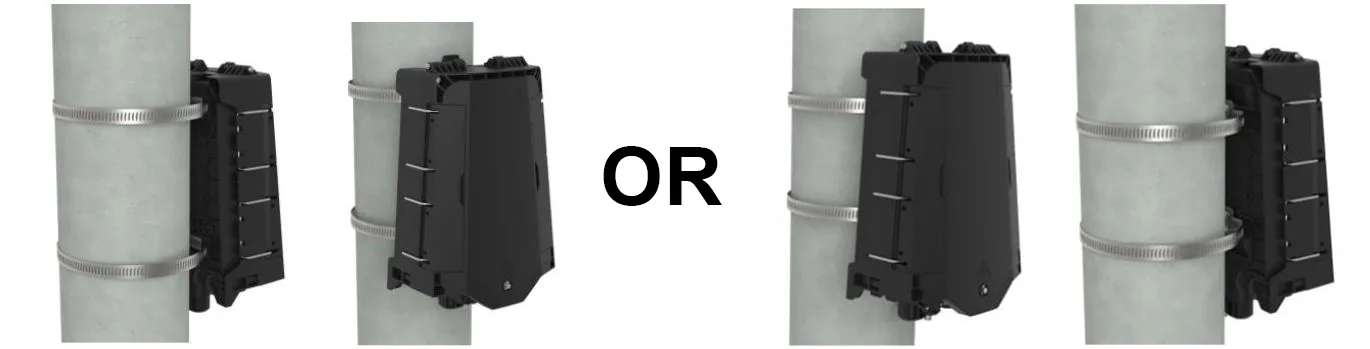

7.2 Установка с полюсом

Пропустите кольцо обруча через прорезь задней пластины и зафиксируйте его на телекоммуникационном полюсе

Установка с полюсом

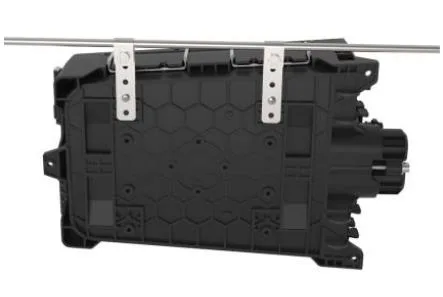

7.3 Установка на стене (с лотка для хранения кабеля)

Свяжите два установленных на шасси верхней части головы, подвешенного на проволоке, а затем забежал, предотвратите упадок корпуса.

Верхняя структура

8. Работа разъема

8.1 Предварительно подключенный адаптер - a (E)

⚫ Поверните часть стрелки от волоконного разъема против часовой стрелки и выньте пылевую крышку.

⚫ Стрелка часть разъема волокна выше, вставьте разъем волокна в гнездо, а затем поверните стрелку часть по часовой стрелке.

8.2 Предварительно подключенный адаптер - B (XL)

⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;

⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;

⚫ Вставьте заглушку из пружины в оболочку;

⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;

⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке

8.3 Предварительно подключенный адаптер - C

⚫ Нажмите скользящее кольцо на предварительно сформированную оптическую волокна в направлении стрелки, чтобы удалить пылевую крышку; Нажмите кнопку, чтобы вытащить пылевую крышку на адаптере в направлении стрелки.

⚫ Совместите корпус предварительно сформированной заглушки с пряжкой адаптера, пока она не будет закреплена. Подключите два пылевых крышка одинаково.

⚫ Установленная сборная заглушка толкает раздвижное кольцо, чтобы отпустить пряжку, а затем вытяните основное тело назад, чтобы разделить его.

8.4 Предварительно подключенный адаптер - D

⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки.

⚫ Подключите предварительную подключенную пробку D и предварительно подключенный адаптер D в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.

8.5 Предварительно подключенный адаптер - E (A)

⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки

⚫ Подключите предварительную подключенную заглушку E и предварительно подключенный адаптер E в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.

8.6 Предварительно подключенный адаптер -f

⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;

⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;

⚫ Вставьте заглушку из пружины в оболочку;

⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;

⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке.

8.7 Предварительно подключенный адаптер - G

9. Пакет

1 шт в пузырьковой сумке, 480*400 мм;

1pc в небольшой коробке, 365*225*145 мм, веса общего составляет 2,1 кг;

8 шт.
