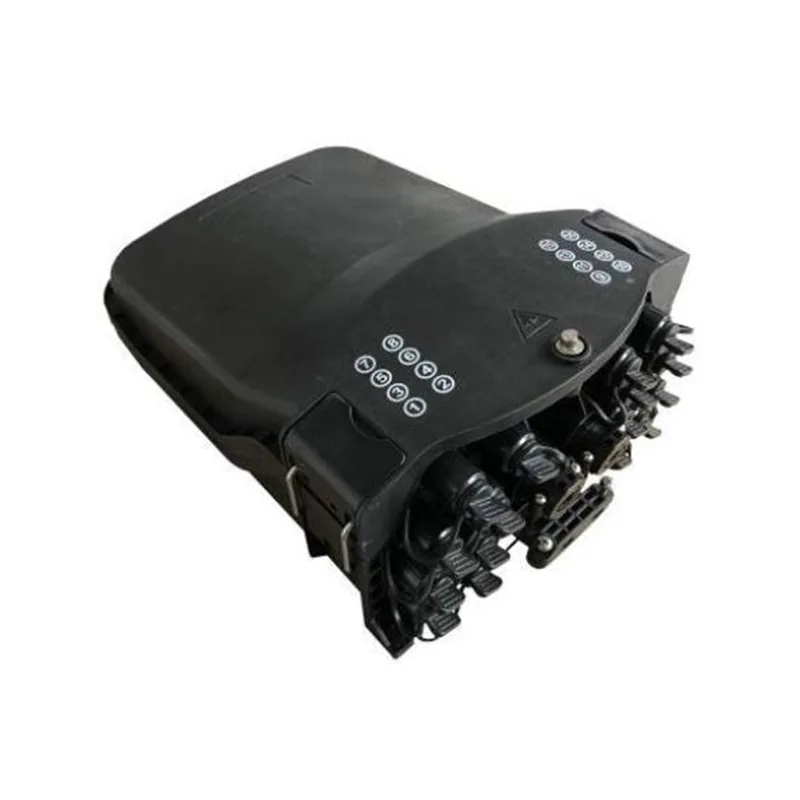

Распределительная коробка распределения оптоволоконного кабеля перед подключением GFS-16SX
1. Генерал1.1 Описание Предварительно подключенное оптическое распределительное ящик как наиболее продвинутое оборудование Node FTTX Network Node, обеспечивает быстрое и надежное соединение, хорошую защиту и управление для сети FTTX.Тип производстваКлассификацияGFS-16SXПредварительно подключенное во......
Предварительно подключенное оптическое распределительное ящик как наиболее продвинутое оборудование Node FTTX Network Node, обеспечивает быстрое и надежное соединение, хорошую защиту и управление для сети FTTX.
5. 1 Овальный оптический кабельный вход, 2 записи оптических кабелей и 16 предварительно подключенных адаптеров.
6. Разнообразные сплайсные лотки доступны.
7. Метод установки: монтируемый на полюсе, воздушная, настенная.
8. Он может быть оснащен подносом для хранения кабелей для хранения 50 -метрового круглого кабеля.
3. Технические характеристики
3.1 Механические спецификации
Элемент
Спецификации
Примечание
Внешнее измерение (мм)
319,3*214*133 (A*B*C)
Положение отверстия установки (мм)
52*166*166 (dxexf)
Цвет
Pantone 428c
Настраиваемый
Размер и количество
оптического кабельного отверстия
1 Овальный оптический кабельный вход,
2 филиала оптических кабельных записей
и 16 предварительно связанных адаптеров
Пропускная способность (максимум)
48
Лоток A, 12x4 = 48,
2 слоя нагреваемой нагревательной защиты.
64
Лоток B, 8x8 = 64,
1 слой измельченного нагреваемого рукава для защиты сплайсинга.
96
Лоток C, 8x12 = 96,
1 слой измельченного нагреваемого рукава для защиты сплайсинга.
96
Лоток D, лоток E, 24x4 = 96,
2 слоя нагреваемой нагревательной защиты.
Micro PLC Splitter
1x2
Размер сплиттера: 60x7x4mm.
Может быть установлен в типе А
и поднос сплайсинга типа E,
1 ПК на лоток сплайсинга.
1x4
1x8
1*16
Размер сплиттера: 60x12x4mm.
Может быть установлен в типе A-1,
и поднос сплайсинга типа E-1,
1 ПК на лоток сплайсинга.
В самый большой диаметр кабеля
(мм)
ᴓ8 ~ 18
Максимальный размер отверстия ветви (мм)
ᴓ16
Уровень защиты IP
IP65
Воспламеняемость
HB
Это может быть настроено в соответствии с потребностями.
Тест на нейтральный соляный спрей
(NSS)
48 часов
4. Конфигурация
4.1 Основные оптические параметры
Сплиттер
(DB)
RL (DB)
(DB)
Метод испытаний
Сплиттер
Распределительный ящик
Cigtail-SC/APC-00-SM-SX (1C1F)- OD0,9 мм-PVC-G657A2-CAPL Цвет (по умолчанию) -indoor-rohs-1.5m
≤0,3
≥55db
≤0,5
IL:
IEC61300-3-4
Метод б
RL:
IEC61300-3-6
Метод 1
1x2 Plc Splitter,
с разъемом Scapc
≤4,0
≥55db
≤4,2
1x4 Plc Splitter,
с разъемом Scapc
≤7.4
≥55db
≤7.6
1x8 Plc Splitter,
с разъемом Scapc
≤10,5
≥55db
≤10.7
1x16 Plc Splitter,
с разъемом Scapc
≤13.5
≥55db
≤13.7
Оптические параметры, показанные в таблице выше, являются значениями по умолчанию и могут быть настроены в соответствии с требованиями.

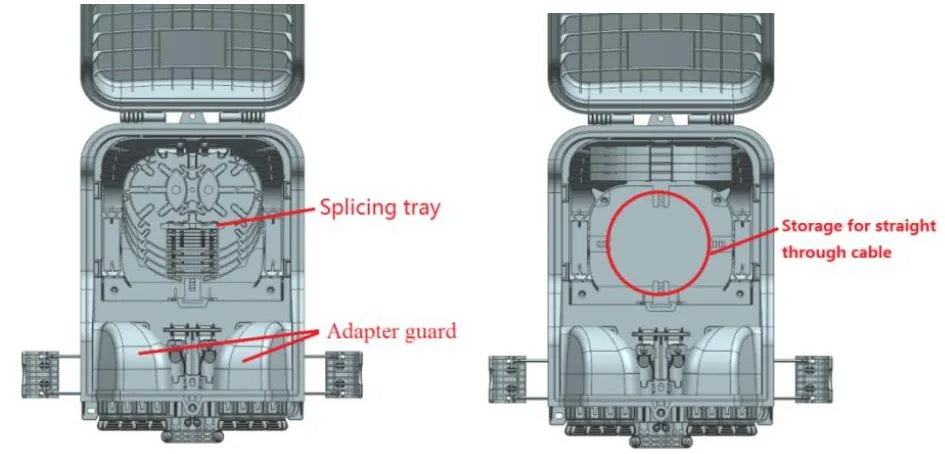

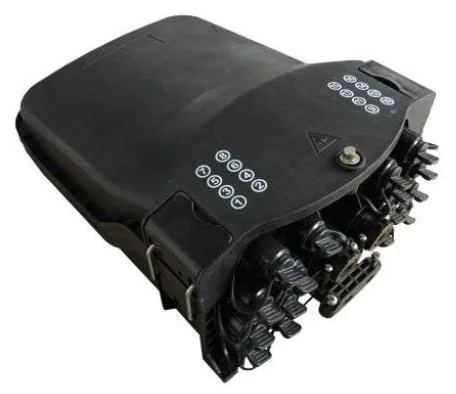

5. Картинка продукта

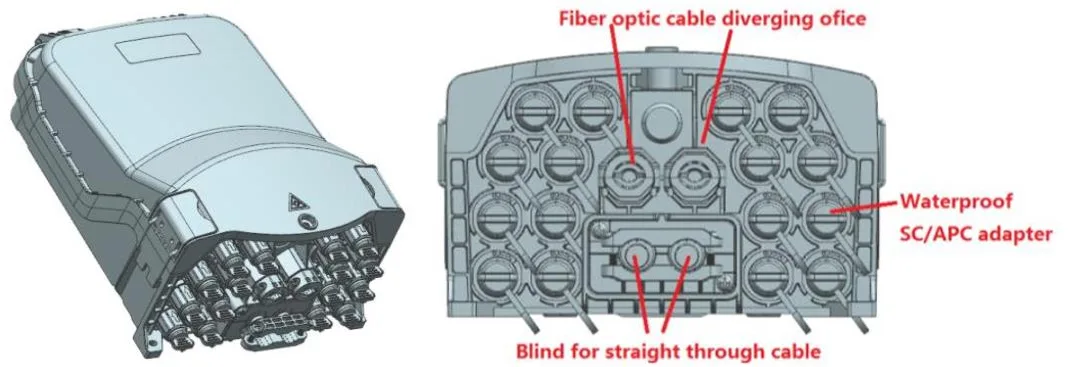

5.1. Кабельные способы продукта:

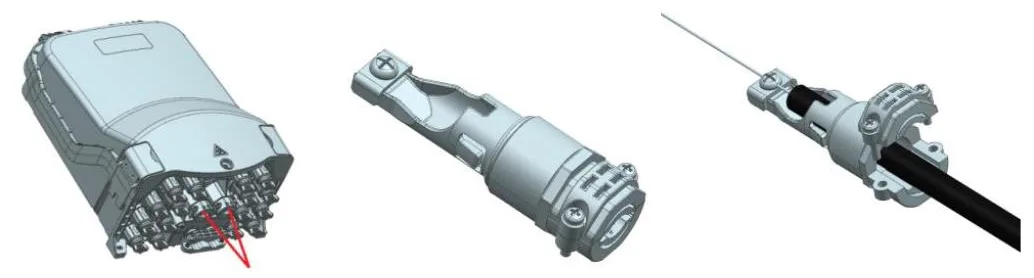

5.2 Быстрая заглушка
1. Ослабьте винт и снимите соединение.
2. Ослабьте винт и снимите пластину давления.
3. Ослабьте винт на сжательном пластине элемента прочности.
4. Снимите резиновую пробку и пластиковые детали.
5. Отрежьте резиновую пробку в соответствии с необходимым размером кабеля.
6. Пропустите разряженный кабель через резиновую пробку и собрайте кабель с резиновой пробкой.
7. Введите элемент прочности в крышку, нажмите вниз по давлению и затяните винт, чтобы закрепить элемент прочности.
8. Нажмите на пластину давления и затяните винт, чтобы исправить оптический кабель.
9. Толкните компоненты оптическим кабелем в дно и затяните винты.
5.3.

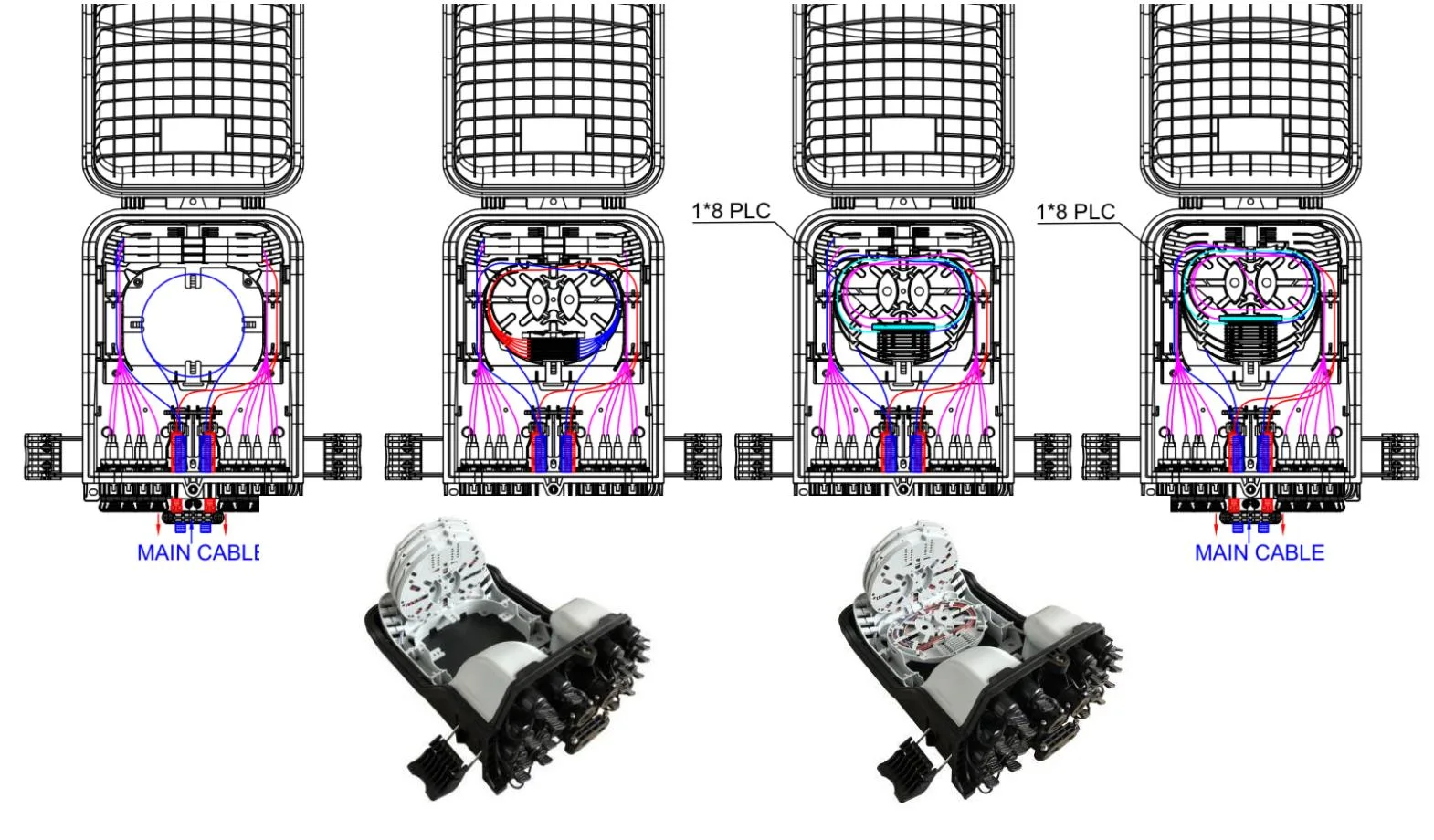

5.4 Путь кабеля продукции
GFS-16SX Диаграмма маршрутизации

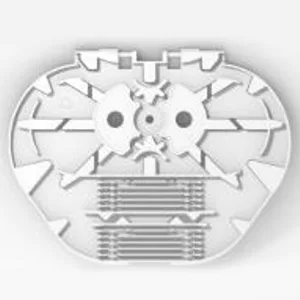

5.5 поднос сплайсинга
Элемент
Сплайсинг лоток а
Сплайсинг лот б
Сплиттер поднос A-1
Сплайсинг лоток c
Размеры
(H*W*D, MM)
134*104*8
134*104*4
134*104*8
Чистый вес (кг)
0.021
0.015
0.021
Картина
Цвет
RAL7035
RAL7035
RAL7035
Материал
ПК+АБС
ПК+АБС
ПК+АБС
Сплайсинговая способность подноса
(ядра)
12
(2 слоя тепловой сжатой защитной рукава)
8
(1 слой тепловой сжатой защитной рукава)
6
(2 слоя тепловой сжатой защитной рукава)
Разветвленная способность подноса
(ПК)
1
(Plc 1x2, 1x4, 1x8, 0,9 мм волокно, 60x7x4mm)
/
1
(PLC 1x16, 0,9 мм волокно, 60x12x4mm)
Максимум (ПК)
4
8
4
По умолчанию (ПК)
2
/
/
Примечание: 1. Вышеуказанные лотки могут быть смешаны в соответствии с требованиями. 2. Правила конфигурации: 1a = 2b = 2c = 1d = 1e = 2f 3. Типы волоконных дисков постоянно увеличиваются
Элемент
Сплайсинг лоток c
Сплайсинг лоток d
Сплайсинг лоток e
Сплайсинг лоток E-1
Размеры (H* W*D, MM)
136*104*4
136*104*8
135*125*8
135*125*8
Чистый вес (кг)
0.018
0.024
0.033
0.033
Картина
Цвет
RAL7035
RAL7035
RAL7035
RAL7035
Материал
ПК+АБС
ПК+АБС
ПК+АБС
ПК+АБС
Сплайсинговая способность подноса
(ядра)
12
(1 слой тепловой сжатой защитной рукава)
24
(2 слоя теплоусадочной защиты)
24
(2 слоя теплоусадочной защиты)
18
(2 слоя теплоусадочной защиты)
Разветвленная способность подноса
(ПК)
/
/
1
(Plc 1x2, 1x4, 1x8, 0,9 мм волокно, 60x7x4mm)
1
(PLC 1x16, 0,9 мм волокно, 60x12x4mm)
Максимум (ПК)
8
4
4
4
По умолчанию (ПК)
/
/
/
/
Примечание:
1. Вышеуказанные лотки могут быть смешаны в соответствии с требованиями.
4. Правила конфигурации: 1a = 2b = 2c = 1d = 1e = 2f
Этот продукт соответствует директиве по охране окружающей среды ROHS, а содержание свинца, кадмия, ртути, гексавалентного хрома, полибромированного бифенила (PBB) и полибромизированного дифенилового эфира (PBDE) не превышает предела.
7. Установка

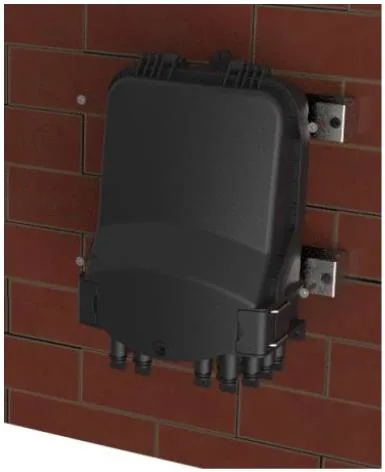

7.1. Установленная настенная установка
Проверьте 3 отверстия в стене В соответствии с размером в таблице 2, поместите расширительную подключаемость 7,5*40, поместите коробку, чтобы соответствовать отверстиям и используйте винты для крепления.
Установка на стене
7.2 Установка с полюсом
Пропустите кольцо обруча через прорезь задней пластины и зафиксируйте его на телекоммуникационном полюсе
Установка с полюсом

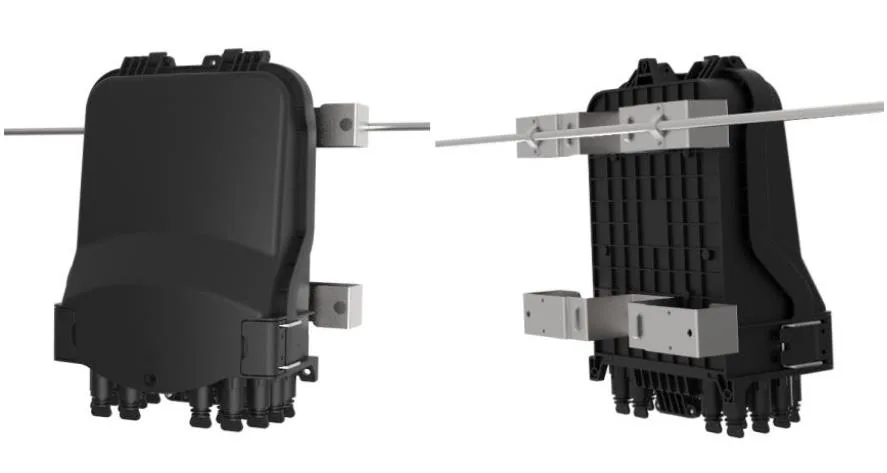

7.3 Накладная структура
Свяжите два установленных на шасси верхней части головы, подвешенного на проводе, а затем закрепить, предотвратите падение корпуса. (PIC 6)
Верхняя структура

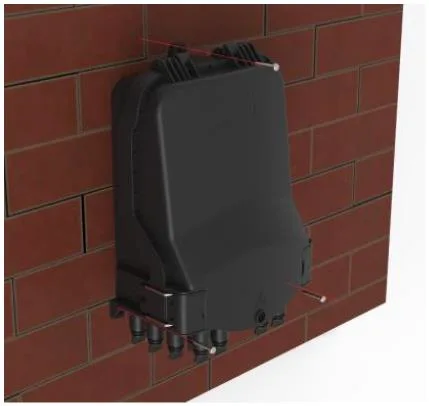

7.4 Установка на стене (с лотка для хранения кабеля)
Проверьте 4 отверстия в стене в соответствии с размером отверстия для накопления кабелей, поместите заглушку для расширения φ 7,5 * 40, поместите коробку, чтобы соответствовать отверстиям и закрепите винтами.
Установка на стену (с подносом для хранения кабеля)

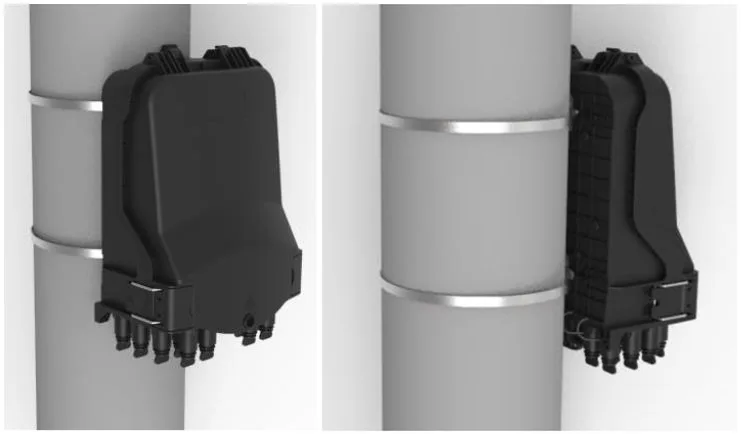

7.5 установка, установленная на полюсе (с подносом для хранения кабелей)
Пропустите ремень из нержавеющей стали через слот лотка для хранения кабеля капельного кабеля и закрепите его на шесте с пряжкой.
Установка, установленная на шесте (с подносом для хранения кабелей)

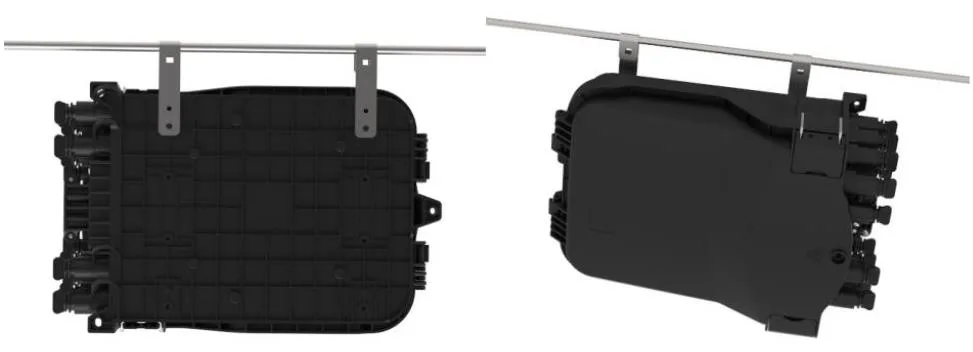

7.6 Установка с воздухом (с подносом для хранения кабелей)
Используйте небольшую металлическую пластину, чтобы исправить распределительную коробку до посланника.
Установка с воздухом (с подносом для хранения кабелей)
8. Работа разъема
8.1 Предварительно подключенный адаптер - a (E)
⚫ Поверните часть стрелки от волоконного разъема против часовой стрелки и выньте пылевую крышку.
⚫ Стрелка часть разъема волокна выше, вставьте разъем волокна в гнездо, а затем поверните стрелку
часть по часовой стрелке.
8.2 Предварительно подключенный адаптер - B (XL)
⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;
⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;
⚫ Вставьте заглушку из пружины в оболочку;
⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;
⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке
8.3 Предварительно подключенный адаптер - C
⚫ Нажмите скользящее кольцо на предварительно сформированную оптическую волокна в направлении стрелки, чтобы удалить пылевую крышку; Нажмите кнопку, чтобы вытащить пылевую крышку на адаптере в направлении стрелки.
⚫ Совместите корпус предварительно сформированной заглушки с пряжкой адаптера, пока она не будет закреплена. Подключите два пылевых крышка одинаково.
⚫ Установленная сборная заглушка толкает раздвижное кольцо, чтобы отпустить пряжку, а затем вытяните основное тело назад, чтобы разделить его.
8.4 Предварительно подключенный адаптер - D
⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки.
⚫ Подключите предварительную подключенную пробку D и предварительно подключенный адаптер D в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.
8.5 Предварительно подключенный адаптер - E (A)
⚫ Поверните предварительную подключенную заглушку против по часовой стрелке и откройте предварительную подключенную заглушку и крышку пыли в направлении стрелки
⚫ Подключите предварительную подключенную заглушку E и предварительно подключенный адаптер E в направлении стрелки и поверните пробку по часовой стрелке, чтобы исправить ее.
8.6 Предварительно подключенный адаптер - SC
⚫ Вставьте оптическую оптоволоконную подключаемость SC по очереди по очереди, а затем подключите к адаптеру;
⚫ Установите предварительную подключенную адаптерную оболочку на адаптере с пластиковым ключом;
⚫ Вставьте заглушку из пружины в оболочку;
⚫ Кабельный зажим должен быть установлен, и линия должна быть близко к заглушке;
⚫ Прикрутите кожаную крышку сиденья кабеля на оболочке по часовой стрелке.
8.7 Предварительно подключенный адаптер - G
9. Пакет
1 % в пузырьковой сумке, 420*350 мм;
1pc в небольшой коробке, 340*230*150 мм, веса общего веса составляет 1,5 кг;
10 шт. В большой гофрированной коробке, 480*360*805 мм, брутто -вес составляет 16 кг.
