Предварительно заделанный круглый оптоволоконный ответвительный кабель

• Категория продукта: Решения для подключения оптоволокна к дому (FTTH)
• Ключевая функция: быстроразвертываемый ответвительный кабель Plug-and-Play с усиленной заделкой SC/APC.
• Соответствие: соответствует стандартам IEC 61754-4 по характеристикам оптического интерфейса.

Компания Orientalfiber предлагает круглый оптоволоконный ответвительный кабель с предварительной заделкой в ​​качестве высокопроизводительного решения для развертывания оптоволоконных кабелей в жилых и коммерческих помещениях. Этот кабель, разработанный компанией Jiangsu Xuben Photoelectric Technology Co., Ltd, сочетает в себе надежную механическую защиту с прецизионными разъемами, обеспечивающими стабильную передачу сигнала в различных условиях окружающей среды.

Определение продукта и функциональный объем

Круглый волоконно-оптический ответвительный кабель с предварительной заделкой представляет собой специализированную оптическую сборку, состоящую из высокопрочного круглого кабеля диаметром 5 мм, заделываемого на заводе усиленным разъемом SC/APC. В отличие от стандартных кабелей с заделкой на месте, это решение с предварительно установленными разъемами устраняет необходимость сращивания на стороне абонента, используя высококачественный циркониевый наконечник для поддержания низких вносимых потерь и высоких обратных потерь на протяжении всего срока службы сети.

Основные преимущества и техническое совершенство

1. Точное машиностроение

Предварительно заделанный круглый оптоволоконный ответвительный кабель оснащен усиленным разъемом SC/APC на стороне A, обеспечивающим герметичное и устойчивое к атмосферным воздействиям соединение. Использование циркониевых наконечников гарантирует стабильное выравнивание, снижая риск ухудшения сигнала из-за колебаний температуры или механической вибрации.

2. Повышенная долговечность

Конструкция кабеля рассчитана на долговечность и включает в себя:

Внешняя оболочка из ПЭВП/LSZH: обеспечивает устойчивость к УФ-излучению и воздействию окружающей среды.

Водоблокирующие компоненты: встроенные волокна из стекловолокна и арамида предотвращают проникновение влаги.

Оптоволокно G657A1/A2: обеспечивает превосходную устойчивость к изгибам, что критически важно для узкой маршрутизации в городских средах FTTH.

3. Оптимизированная эффективность развертывания

Используя предтерминированный круглый оптоволоконный ответвительный кабель, операторы связи могут значительно сократить время установки. «Открытый конец» на стороне B позволяет легко протягивать кабелепроводы перед окончательным завершением в точке распределения.

Области применения

Универсальность круглого оптоволоконного ответвительного кабеля с предварительной заделкой делает его пригодным для различных секторов с высоким спросом:

Телекоммуникации: соединения FTTH последней мили для домашних интернет-провайдеров.

Радиовещание: Передача сигналов для радио- и телевизионных сетей.

Промышленная инфраструктура: внешние соединения для интеллектуальных сетей, систем железнодорожного транспорта и мониторинга автомагистралей.

Локальные сети (LAN): Высокоскоростная передача данных для кампусов или офисных комплексов.

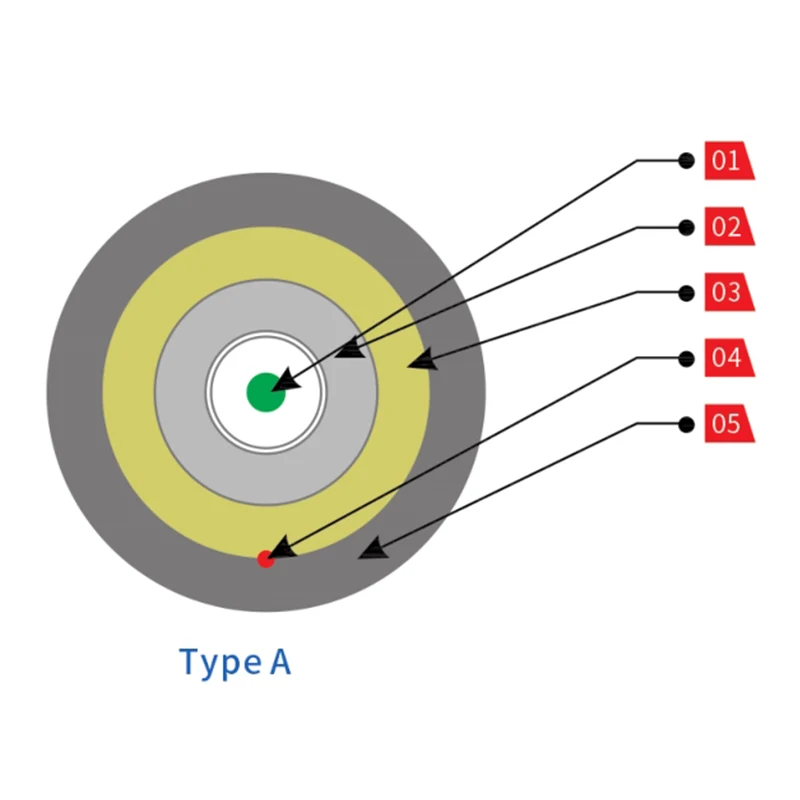

Чертеж структуры

Буфер 900 мкм

ПБТ трубка

Водоблокирующие буферы из стекловолокна и арамидной пряжи.

Рипкорд

LSZH Куртка

Тип А

Буфер 900 мкм

Внутренняя оболочка

Водоблокирующие буферы из стекловолокна и арамидной пряжи.

Силовой член

Рипкорд

Внешняя оболочка

Синяя Цветовая Линия

Тип Б

Детали разъема

Модель: Тип Е

Цвет: Черный

Материал: ПК+АБС

Разъем: СК/АПК

Применимый кабель: отводной кабель 5 мм.

Характеристики

Модульная конструкция, легко расширяемая

Он может работать и быть установлен снаружи

Степень защиты: IP68.

РЛ: ≥55 дБ

Оптические характеристики

Кабельная сборка

Вносимая потеря: Макс. 0,3 дБ + 0,35 дБ/км * L(км) при 1310 нм

Макс. 0,3 дБ + 0,21 дБ/км * L(км) при 1550 нм

Согласно IEC 61300-3-4, метод B.

Возвратные потери: Мин. 60 дБ при 1310 и 1550 нм

Согласно МЭК 61300-3-6

Механические характеристики
