Uni-Tube неметаллический 73 оболочка легкий освещение против робкового оптоволоконного кабеля 73

Структура неметаллического 73 оболочного освещения 73 оболочки, противоречащего волокному оптическому кабелю, состоит в том, чтобы поместить одномодовое оптическое волокно или многомодовое оптическое волокно в свободную трубку, изготовленную из полиэфирного материала с высоким модулем, а трубка заполнена водонепроницаемым соединением. Водяной материал добавляется в рыхлую трубку, чтобы обеспечить водонепроницаемость оптического кабеля. Свободная трубка обернута стержнем FRP, а слой полиэтиленовой внутренней оболочки экструдируется на ядро кабеля. После того, как ремень FRP продольно обернут, полиэтиленовая внешняя оболочка экструдируется с образованием кабеля.

Отправить запрос

Описание продукта

Характеристики

Хорошие механические и температурные свойства

Хорошая устойчивость к гидролизу и высокая прочность

Специальное наполнение труб

Хорошее боковое сопротивление и мягкость

Обертывание FRP обеспечивает прочность на растяжение кабеля и обеспечивает хорошую защиту для свободной трубки

Обернутая FRP и FRP ленточная броня заставляет кабель отличную производительность грызунов.

Полиэтилен (PE) оболочка обладает хорошей устойчивостью к ультрафиолетовому излучению

Небольшой диаметр, легкий вес и дружелюбная установка

Стандарты

Кабель GYQFXTY73 соответствует стандартному YDT 769-2010, а также IEC 60794-1.

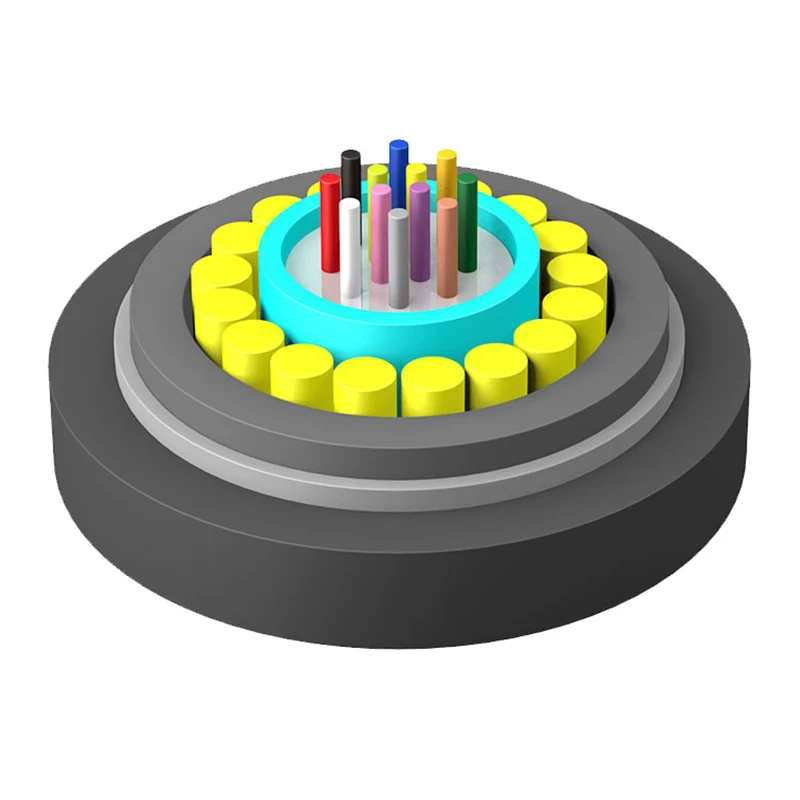

Структура рисунка

1.fibre

2. Состав заполнения

3. Трубка

4.frp

5. Кабельный наполнительный материал

6.pe Внутренняя оболочка

7. МАТЕРИАЛ БЛОКИВАНИЕ

8. FRP лента

9.pe Внешняя оболочка

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

Технические параметры

Кабельный тип (Увеличился на 2 волокна)	Количество волокон	Вес кабеля (Ссылка) (кг/км)	Предел прочности Длинный/краткосрочный (n)	Устойчивость к раздавливам Длинный/краткосрочный (n/100 мм)	Изгибающий радиус Статический/динамический (мм)
Gyqfxty73-2 ~ 12xn	2 ~ 12	97	600/1500	1000/3000	10/20d
Gyqfxty73-12 ~ 24xn	14 ~ 24	111
Gyqfxty73-26 ~ 36xn	26 ~ 36	148

Хранение/рабочая температура: -40 ℃ -+70 ℃

Оптические характеристики

Тип волокна	Затухание (+20 ℃)				Пропускная способность		Численная апертура	Кабельная длина волны λcc
Тип волокна	@850NM	@1300 нм	@1310nm	@1550NM	@850NM	@1300 нм	Численная апертура	Кабельная длина волны λcc
G.652	---	---	≤0,36 дБ/км	≤0,22 дБ/км	---	---	---	≤1260 нм
G.655	---	---	≤0,40 дБ/км	≤0,23 дБ/км	---	---	---	≤1450nm
50/125 мкм	≤3,3 дБ/км	≤1,2 дБ/км	---	---	≥500 МГц · км	≥500 МГц · км	0,200 ± 0,015NA	---
62,5/125 мкм	≤3,5 дБ/км	≤1,2 дБ/км	---	---	≥200 МГц · км	≥500 МГц · км	0,275 ± 0,015NA	---

Примечание:

а Суффикс XN обозначает тип волокна

беременный Цветовые расположения волокна и трубки указаны в таблице идентификации цветов

в Университет Uni-Tube неметаллический 73 оболочка легкого освещения анти-родослого оптоволокно

Приложение: воздуховоды/воздушная
