Uni-Tube неметаллический осветительный анти-родовый волоконно-оптический кабель

Волокна, одномодее или многомод, расположены в свободном режиме трубки высокого модуля PETG. Пробирки заполнены водостойким наполнительным соединением. Над трубкой наносится материал для блокировки воды, чтобы поддерживать водопод. И обертывание волокно -армированных пластиковых (FRP) стержней. Нематаллический осветительный волоконно-оптический кабель Uni-Tube завершается полиэтиленовой (PE) оболочкой.

Отправить запрос

Описание продукта

Характеристики

Точность, управляющая длиной избыточной волокна, обеспечивает высокую механическую и температурную производительность в кабеле

Высокая прочность на свободную трубку, устойчивую к гидролизу

Специальное наполнение труб

Высокая боковая сопротивление давления и гибкость

Слой обертывания FRP обеспечил прочность на растяжение кабеля, имеет хорошую защиту от свободной ванны

Внешняя оболочка полиэтилена обладает высокой ультрафилированной способностью

Полностью диэлектрический кабель во время установки и заземления работы не требуется, устраняет любое электронное влияние или кабель

Стандарты

Кабель Gyqfxty соответствует стандартному YD/T 769-2010, а также IEC 60794-1.

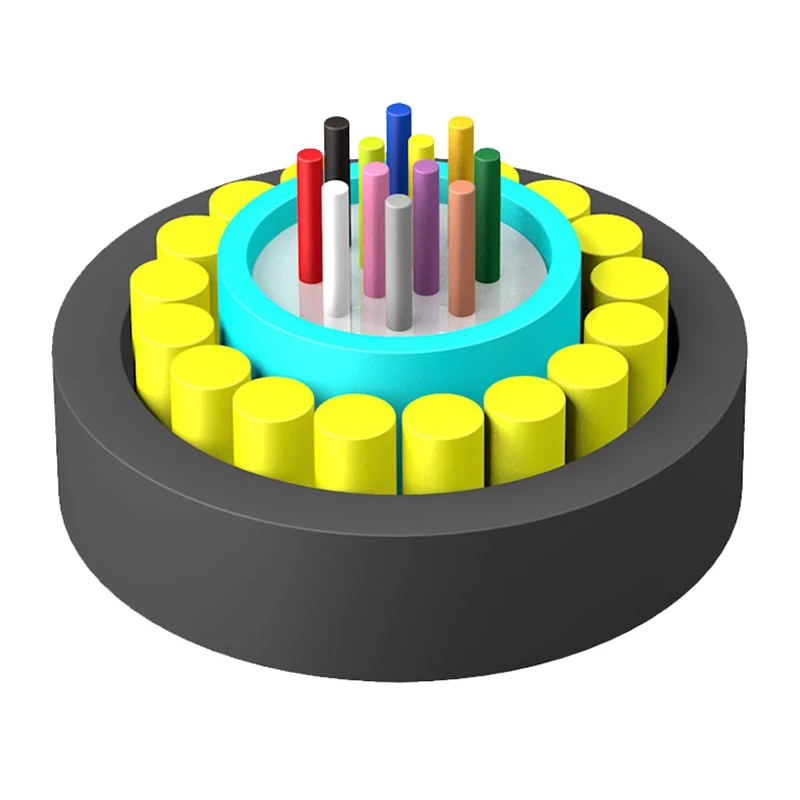

Структура рисунка

1.fibre

2. Трубка

3.FRP

4. Материал заполнения

5. Кабельный наполнительный материал

6.pe Внешняя оболочка

Uni-tube Non-metallic Lighting Anti-rodent Fiber Optic Cable

Технические параметры

Кабельный тип (Увеличился на 2 волокна)	Количество волокон	Вес кабеля (Ссылка) (кг/км)	Предел прочности Длинный/краткосрочный (n)	Устойчивость к раздавливам Длинный/краткосрочный (n/100 мм)	Изгибающий радиус Статический/динамический (мм)
Gyqfxty-2 ~ 12xn	2 ~ 12	66	600/1500	300/1000	10d/20d
Gyqfxty-14 ~ 18xn	14 ~ 18	79
Gyqfxty-26 ~ 36xn	26 ~ 36	86

Хранение/рабочая температура: -40 ℃ -+70 ℃

Оптические характеристики

Тип волокна	Затухание (+20 ℃)				Пропускная способность		Численная апертура	Кабельная длина волны λcc
Тип волокна	@850NM	@1300 нм	@1310nm	@1550NM	@850NM	@1300 нм	Численная апертура	Кабельная длина волны λcc
G.652	---	---	≤0,36 дБ/км	≤0,22 дБ/км	---	---	---	≤1260 нм
G.655	---	---	≤0,40 дБ/км	≤0,23 дБ/км	---	---	---	≤1450nm
50/125 мкм	≤3,3 дБ/км	≤1,2 дБ/км	---	---	≥500 МГц · км	≥500 МГц · км	0,200 ± 0,015 уже	---
62,5/125 мкм	≤3,5 дБ/км	≤1,2 дБ/км	---	---	≥200 МГц · км	≥500 МГц · км	0,275 ± 0,015 уже	---

Примечание:

а Суффикс XN обозначает тип волокна

беременный Цветовые расположения волокна и трубки указаны в таблице идентификации цветов

в Университетский оптоволоконной кабель Uni-Tube не металлический осветительный кабель не должен храниться в открытой среде более 6 месяцев, чтобы сохранить кабельный катушку в хорошем состоянии

Приложение: воздуховоды/воздушная
