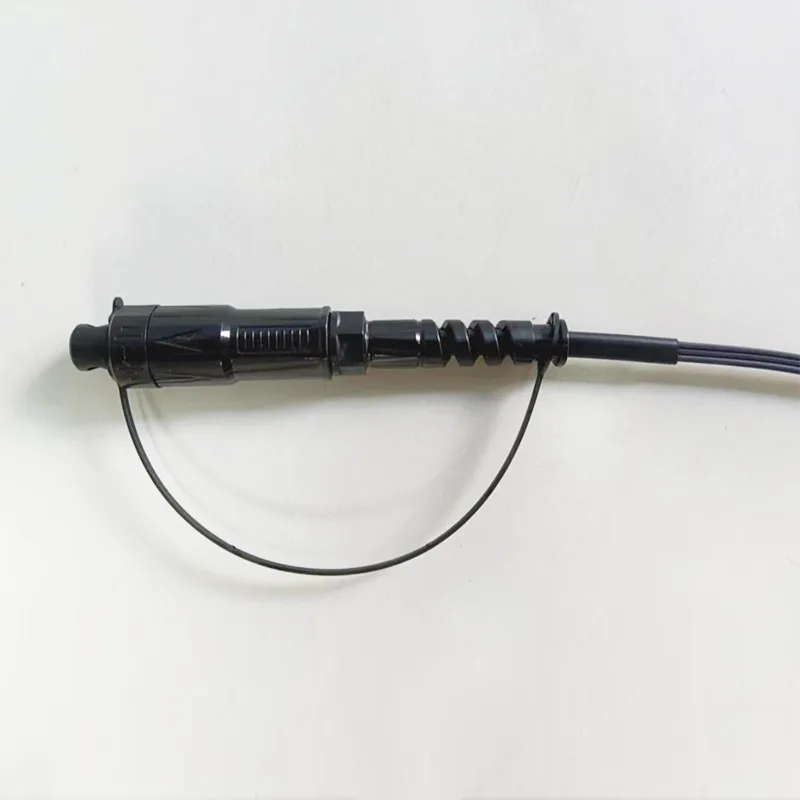

5x2 мм водонепроницаемые кабель Mini SC/APC -разъемы оптические шнуры

Приложение:● Системы FTTX/FTTH● Приложения Ethernet● Ссылки CATV● Распределение оптического сигнала● Пассивные оптические сети (PON)● Применение магистралей, горизонтальных и подрядных● Дороженные клеммы● открытые площадки; Суровая средаФункции:● Низкая потеря вставки, высокая потери доходности.● Хо......

Отправить запрос

Описание продукта

Приложение:

● Системы FTTX/FTTH

● Приложения Ethernet

● Ссылки CATV

● Распределение оптического сигнала

● Пассивные оптические сети (PON)

● Применение магистралей, горизонтальных и подрядных

● Дороженные клеммы

● открытые площадки; Суровая среда

Функции:

● Низкая потеря вставки, высокая потери доходности.

● Хорошо в повторяемости и обмена.

● 100% вставка, потери возврата, конечное лицо и.

● Инспекция помех.

● Отличная механическая выносливость.

● Соответствие Telcordia GR-326-ядра.

● Обеспечивает высокую производительность и надежность в управлении оптическими кабелями.

● Быстрая и легкая установка и реконфигурация.

● Простая обработка, нет необходимости в специальном инструменте.

● IP68 водонепроницаемый.

Техническая спецификация:

Конструкции	Единица	Описания
Количество волокон		Простой
Длина волны	н.м.	1310/1550
Вставка потеря	дБ	≤0.30
Возвращаяся потеря	дБ	≥ 60
Тип соединения		SC/APC
Фарма		Керамика
Циклы соединения		500
Кабельная куртка		Серый
Кабельный внешний диаметр	мм	5,0 (± 0,2) x2,0 (± 0,1)
Волоконно -режим		Одиночный режим: G657A2
Кабельная куртка материал		LSZH
Кабельный вес	Кг/км	20 (приблизительно)
Печать содержимого		Настраиваемый
Длина	m	30、50、100、150、200、250、300、400、500 или настраиваемое (Допуск: ± 0,5 м)
Тип разъема		Ввод: Accord H Optic SC/APC
Тип разъема		Вывод: без разъема
Тяга (осевая между кабелем и разъемом)	N	100
Водонепроницаемый сорт		IP68
Рабочая температура	℃	-20 ° C ~ +65 ℃
Температура хранения	℃	-20 ° C ~ +65 ℃

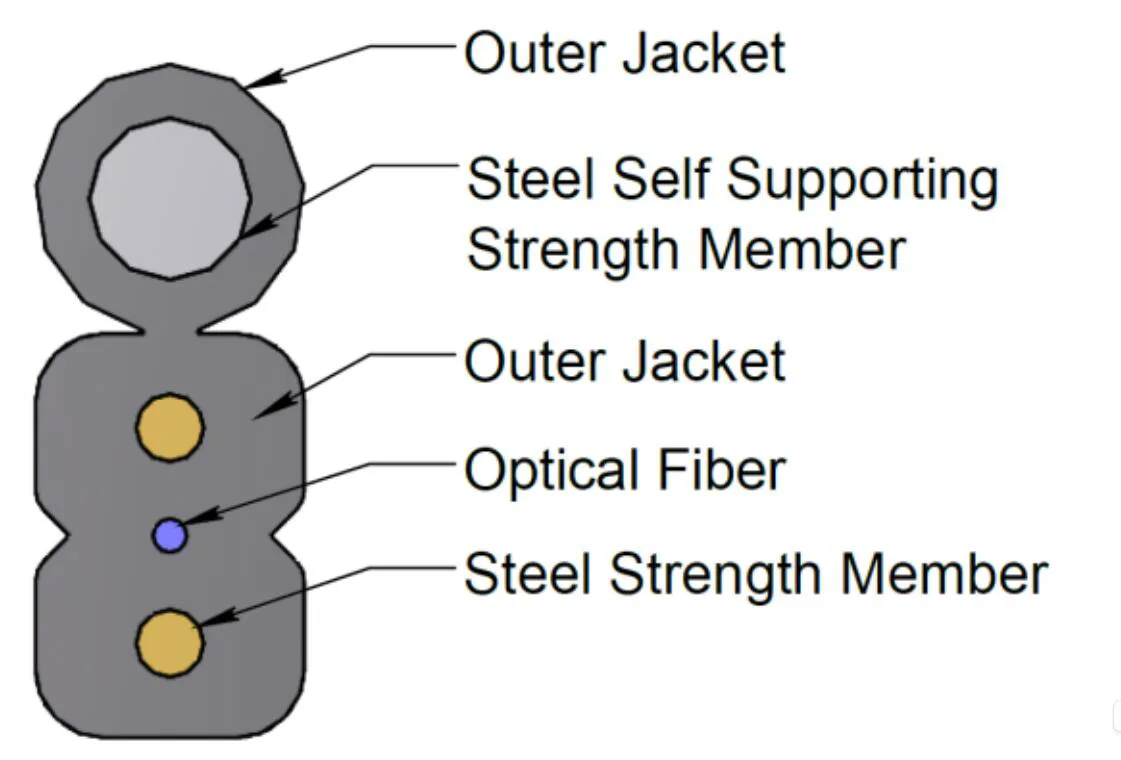

Кабельная конструкция:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Оптическое волокно	Тип	G657 A2
	Нет. Волокна	1
	Цвет	Синий
Член прочности стали	Материал	Стальная проволока
Член прочности стали	Диаметр	0,4 мм
Стальная самооценка	Материал	Стальная проволока
Стальная самооценка	Диаметр	1,0 мм
Внешняя оболочка	Измерение	2,0 (± 0,1) x5,0 (± 0,2)
	Материал	LSZH
	Цвет	Серый
Кабельный вес	Кг/км	20
Напряжение	N	300 (в долгосрочной перспективе)
Напряжение	N	600 (краткосрочный)
Раздавить	N/10 см	200 (в долгосрочной перспективе)
Раздавить	N/10 см	1000 (краткосрочный)
Мин Радиус изгиба	мм	10xh (статический)
Мин Радиус изгиба	мм	20xh (динамическая)
Диапазон рабочей температуры:		-20 до +60 ℃
Диапазон температуры хранения / транспорта:		-20 до +60 ℃

Оптическое волокно:

Все характеристики кабельного волокна (волокно готового кабеля) должны быть, по крайней мере, в соответствии с рекомендацией ITU-T G.657A2 и должны быть следующими.

Элемент	Спецификация
Тип волокна	Одиночный режим
Волоконно -материал	Легированный кремнезем
Коэффициент затухания @ 1310 нм @ 1383nm @ 1490nm @ 1550 нм @ 1625nm После кабельного образования @ 1310 нм @ 1550 нм	≤ 0,36 дБ/км ≤ 0,36 дБ/км ≤ 0,25 дБ/км ≤ 0,22 дБ/км ≤ 0,25 дБ/км ≤ 0,36 дБ/км ≤ 0,22 дБ/км
Кабельная среза длина волны	≤ 1260 нм
Ноль-дисперсионная длина волны	1300 ~ 1324 нм
Склон нулевого дисперсия	≤ 0,092 пс/(нм2.km)
PMD @ 1550 нм	≤0,1 пс/км1/2
Хроматическая дисперсия @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 пс/(нм. Км) ≤5,3 пс/(нм. Км) ≤18,0 пс/(нм. Км) ≤22 пс/(нм. Км)
Диаметр поля режима @ 1310 нм	8.5-9,3um
Ошибка концентричности ядра / одежды	≤ 0,5 один
Диаметр оболочки	125,0 ± 0,7 один
Защита не циркулярности	≤5%
Первичный диаметр покрытия	242 ± 7 один
Концентричность Первичное покрытие / покрытие	≤10 мкм
Покрытие не циркулярности	≤0,7%
Затухание с потерей изгиба кабеля 1 поворот 1 Mandrel 7,5 мм 10 поворотов 1 MANDREL 15 мм	1550 нм ≤ Δ 0,10 дБ/км 1550 нм ≤ Δ 0,03 дБ/км

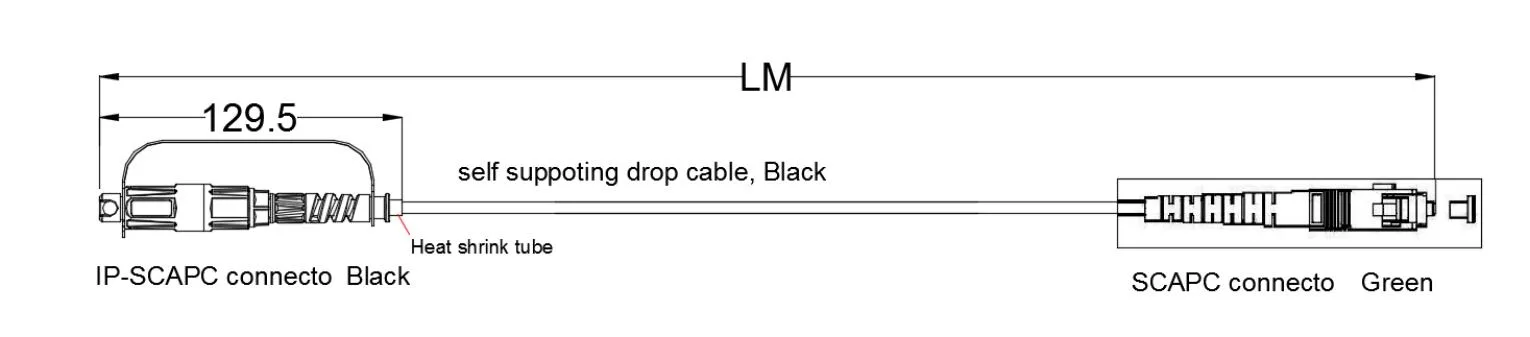

Размерный рисунок:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

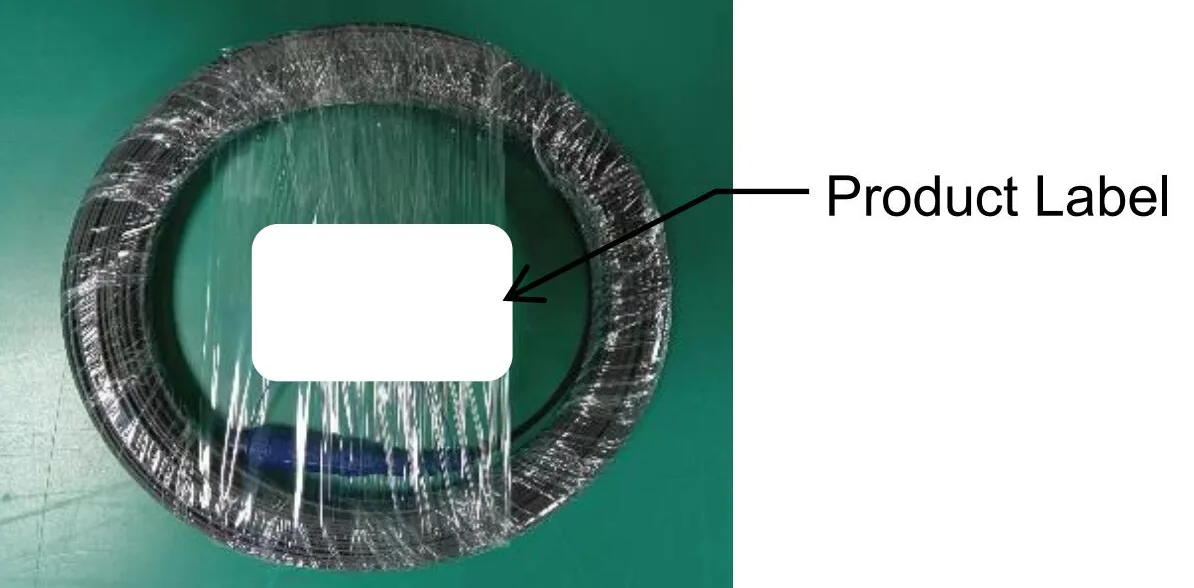

Упаковка:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Требования к упаковке:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
