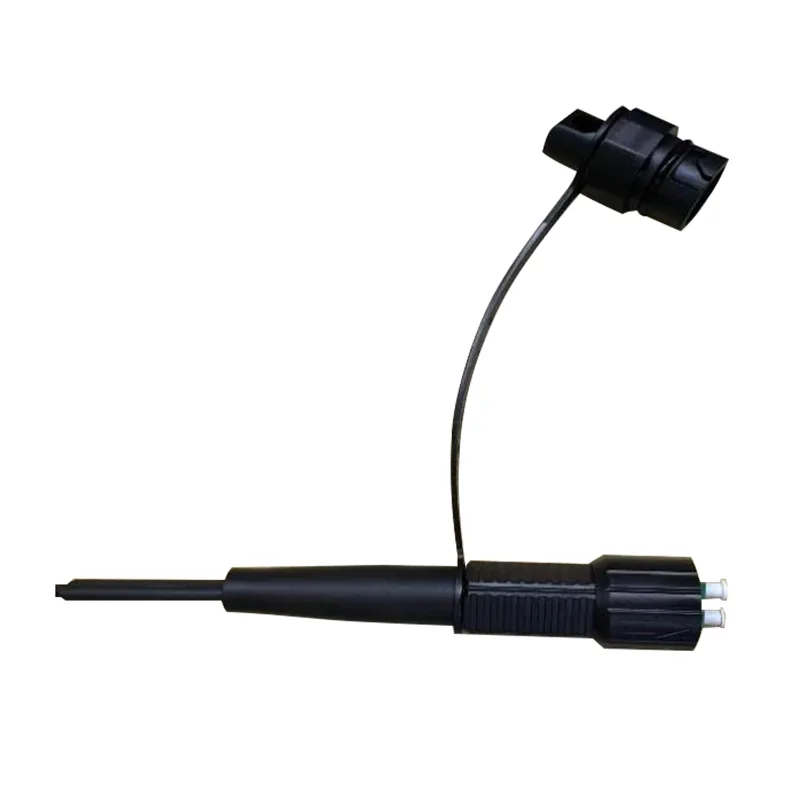

Duplex LC/UPC водонепроницаемые круглые кабельные оптические пластыря (Accord Mini DLC -разъем)

Приложение:● Системы FTTX/FTTH● Приложения Ethernet● Ссылки CATV● Распределение оптического сигнала● Пассивные оптические сети (PON)● Применение магистралей, горизонтальных и подрядных● Дороженные клеммы● открытые площадки; Суровая средаФункции:● Низкая потеря вставки, высокая потери доходности.● Хо......

Отправить запрос

Описание продукта

Приложение:

● Системы FTTX/FTTH

● Приложения Ethernet

● Ссылки CATV

● Распределение оптического сигнала

● Пассивные оптические сети (PON)

● Применение магистралей, горизонтальных и подрядных

● Дороженные клеммы

● открытые площадки; Суровая среда

Функции:

● Низкая потеря вставки, высокая потери доходности.

● Хорошо в повторяемости и обмена.

● 100% вставка, потери возврата, конечное лицо и.

● Инспекция помех.

● Отличная механическая выносливость.

● Соответствие Telcordia GR-326-ядра.

● Обеспечивает высокую производительность и надежность в управлении оптическими кабелями.

● Быстрая и легкая установка и реконфигурация.

● Простая обработка, нет необходимости в специальном инструменте.

● IP68 водонепроницаемый.

Техническая спецификация:

Конструкции	Единица	Описания
Количество волокон		Дуплекс
Длина волны	н.м.	1310/1550
Вставка потеря	дБ	≤0.30
Возвращаяся потеря	дБ	≥50 (UPC)
Кабельная куртка		Черный
Кабельный внешний диаметр	мм	7,0 ± 0,2
Волоконно -режим		Одиночный режим: G657 A2
Кабельная куртка материал		LSZH
Кабельный вес	Кг/км	38 (ок.
Печать содержимого		Настраиваемый
Длина	m	50 、 75 、 100 、 150 、 200、250 、 300 или настраиваемый (допуск: ± 0,5 м)
Тип разъема		Вход:	Accord Mini DLC/UPC Connector
		Выход:	Accord Duplex Lc/UPC разъем
Водонепроницаемый сорт		IP68
Рабочая температура	℃	-40 ° C ~ +70 ℃
Температура хранения	℃	-40 ° C ~ +70 ℃

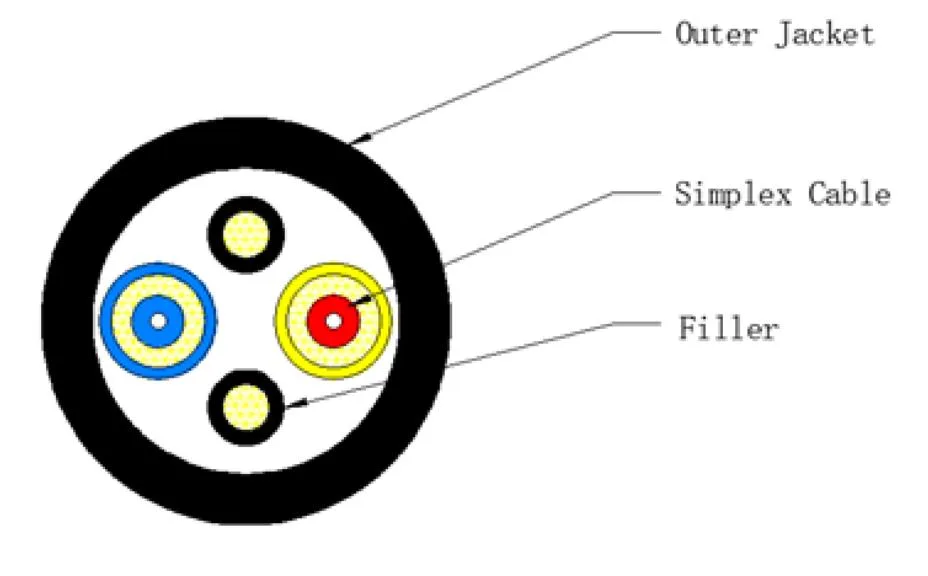

Кабельная конструкция:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Спецификация кабеля:

Элемент	Содержимое	Ценить
Плотное буферное волокно	Число	2
	ТИП	G.657A2
	Диаметр (мм)	0,90 ± 0,05
	Материал	LSZH
	Цвет	БЕЛЫЙ
Простой кабель	Материал	LSZH
	Диаметр (мм)	2,0 ± 0,1
	Цвет	Синий и желтый
Стержень	Материал	LSZH
	Диаметр (мм)	1,3 ± 0,1
	Цвет	Черный
Внешняя куртка	Материал	LSZH
	Диаметр (мм)	7,0 ± 0,2
	Цвет	Черный
	Толщина (мм)	1,0 ± 0,1
Вес кабеля (кг/км) ок.		38 ± 3
Тест на растяжение (n)		Долгосрочный: 400 n Краткосрочный: 800 n
Тест с уплотнением (N/10 см)		Долгосрочный: 1000 Н/10 см. Краткосрочный: 2200 Н/10 см.
Мин Изгибающий радиус		10xod (статический); 20xod (динамический)
Температура установки		-40 ° C до +70 ° C.
Температура хранения		-40 ° C до +70 ° C.

Производительность оптического волокна с кабелью

Производительность оптического волокна с кабелью (ITU-T Rec. G.657A2)

Элемент	Спецификация
Тип волокна	Одиночный режим
Волоконно -материал	Легированный кремнезем
Коэффициент затухания @ 1310 нм @ 1383nm @ 1460nm @ 1550 нм @ 1625nm	≤ 0,35 дБ/км ≤ 0,35 дБ/км ≤ 0,25 дБ/км ≤ 0,21 дБ/км ≤ 0,23 дБ/км
Кабельная среза длина волны	≤ 1260 нм
Ноль-дисперсионная длина волны	1300 ~ 1324 нм
Склон нулевого дисперсия	≤ 0,092 пс/(нм2.km)
PMD @ 1550 нм	≤0,1 пс/км1/2
Хроматическая дисперсия @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625nm	≤3 пс/(нм. Км) ≤5,3 пс/(нм. Км) ≤18,0 пс/(нм. Км) ≤22 пс/(нм. Км)
Диаметр поля режима @ 1310 нм	8.5-9,3um
Ошибка концентричности ядра / одежды	≤ 0,5 один
Диаметр оболочки	125,0 ± 0,7 один
Защита не циркулярности	≤5%
Первичный диаметр покрытия	242 ± 7 один
Концентричность Первичное покрытие / покрытие	≤10 мкм
Покрытие не циркулярности	≤0,7%
Затухание с потерей изгиба кабеля 10 поворота 1 MANDREL 15 мм 1 поворот 1 Mandrel 10 мм 1 поворот 1 Mandrel 7,5 мм	1550 нм ≤ Δ 0,03 дБ/км 1550 нм ≤ Δ 0,1 дБ/км 1550 нм ≤ Δ 0,5 дБ/км

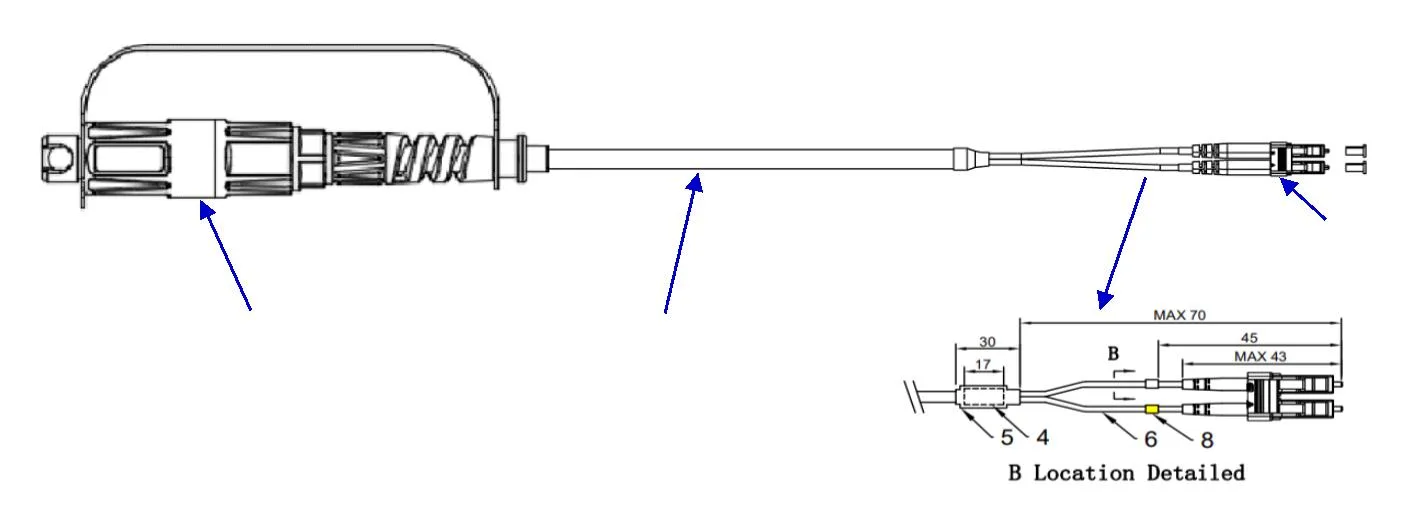

Размерный рисунок:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Нет	Описание	QTY
1	SM G.657A2 2 ядра с 2,0 мм волокна. OD7.0 мм, черный LSZH	1
2	Мини -разъем DLC Black	1
3	LC3.0 Дуплекс для одного режима волокна, бежевый, трубка для IC -разъема, белый	2
4	Резиновая тепло, сжимающаяся трубка, черная, OD 8,5 мм L = 17 мм	1
5	Резиновая тепловая усаживаемая трубка, черная, OD 8,5 мл. L-30 мм	2
6	Гибкая защитная защита со стальной трубкой, OD 2,8 мм L = 52 мм	2
8	Тепло, сжимаемая трубка, белый /желтый OD3,0 мм L = 5 мм	2
