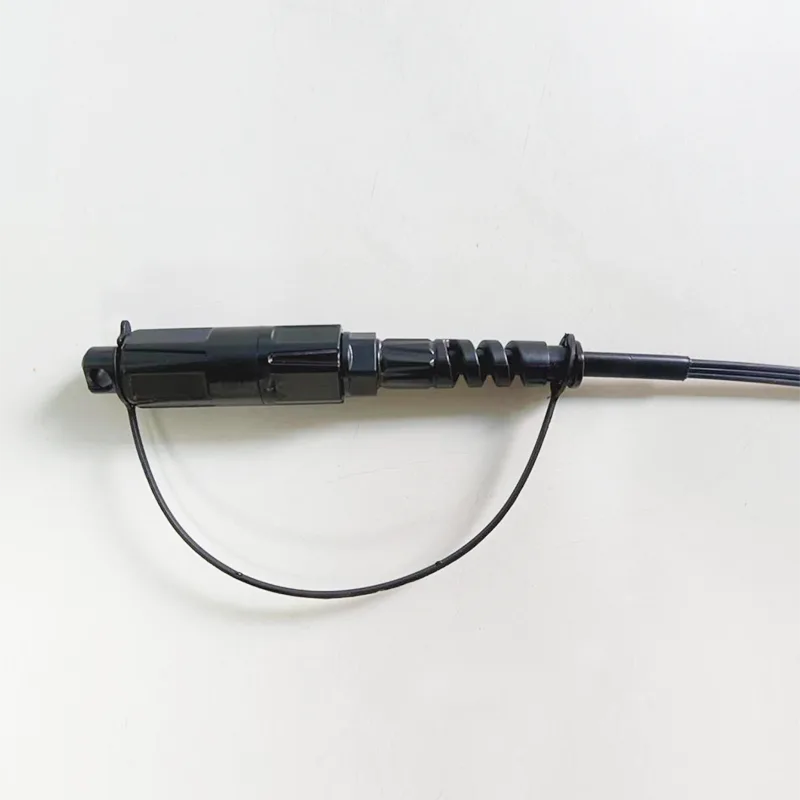

5x2 мм водонепроницаемый кабель SC/APC -разъем оптический волокно -косичка

Приложение:● Системы FTTX/FTTH● Приложения Ethernet● Ссылки CATV● Распределение оптического сигнала● Пассивные оптические сети (PON)● Применение магистралей, горизонтальных и подрядных● Дороженные клеммы● открытые площадки; Суровая средаФункции:● Низкая потеря вставки, высокая потери доходности.● Хо......

Отправить запрос

Описание продукта

Приложение:

● Системы FTTX/FTTH

● Приложения Ethernet

● Ссылки CATV

● Распределение оптического сигнала

● Пассивные оптические сети (PON)

● Применение магистралей, горизонтальных и подрядных

● Дороженные клеммы

● открытые площадки; Суровая среда

Функции:

● Низкая потеря вставки, высокая потери доходности.

● Хорошо в повторяемости и обмена.

● 100% вставка, потери возврата, конечное лицо и.

● Инспекция помех.

● Отличная механическая выносливость.

● Соответствие Telcordia GR-326-ядра.

● Обеспечивает высокую производительность и надежность в управлении оптическими кабелями.

● Быстрая и легкая установка и реконфигурация.

● Простая обработка, нет необходимости в специальном инструменте.

● IP68 водонепроницаемый.

Техническая спецификация:

Конструкции	Единица	Описания
Количество волокон		Простой
Длина волны	н.м.	1310/1550
Вставка потеря	дБ	≤0.30
Возвращаяся потеря	дБ	≥ 60
Тип соединения		SC/APC
Фарма		Керамика
Циклы соединения		500
Кабельная куртка		Черный
Кабельный внешний диаметр	мм	（5,2x2,0)± 0,2 мм （3,0x2,0)± 0,2 мм (без мессенджера)
Волоконно -режим		Одиночный режим: G657A2
Кабельная куртка материал		LSZH
Кабельный вес	Кг/км	20 ± 3
Печать содержимого		Настраиваемый
Длина	m	100 или настраиваемый (Допуск: ± 0,5 м)
Тип разъема		Ввод: Accord H Optic SC/APC
Тип разъема		Вывод: без разъема
Тяга (осевая между кабелем и разъемом)	N	100
Водонепроницаемый сорт		IP68
Рабочая температура	℃	-20 ° C ~ +65 ℃
Температура хранения	℃	-20 ° C ~ +65 ℃

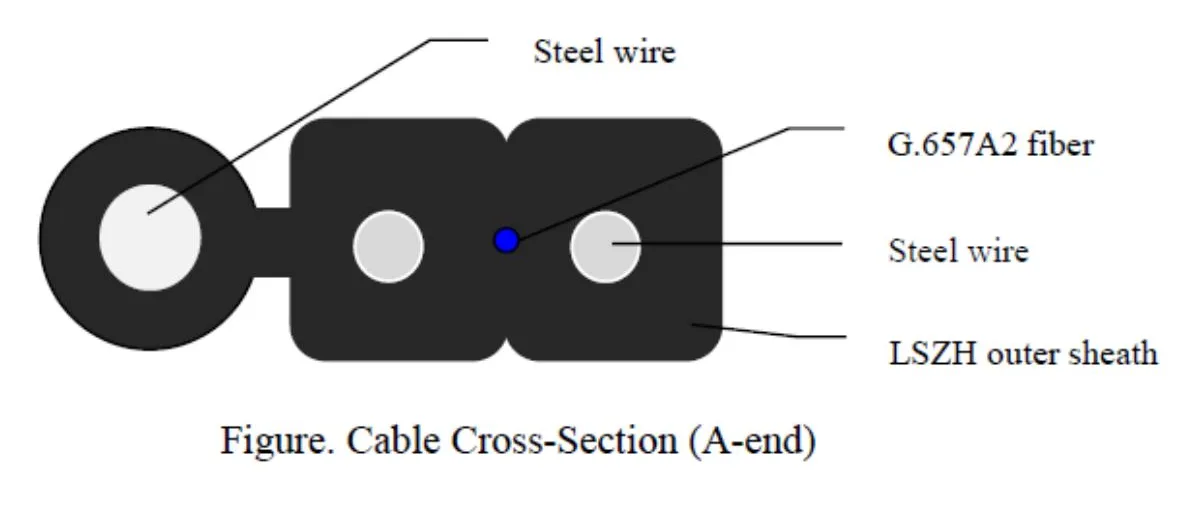

Кабельная конструкция:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Оптическое волокно	Тип	G-657 A2.
	Нет. Волокна	1
	Цвет	Синий
Внешняя оболочка	Измерение	（5,2x2,0)± 0,2 мм （3,0x2,0)± 0,2 мм (без мессенджера)
	Материал	LSZH
	Цвет	Черный
Член прочности стали	Материал	Стальная проволока
Член прочности стали	Диаметр	0,45 мм
Стальная самооценка	Материал	Стальная проволока
Стальная самооценка	Диаметр	1,2 мм
Масса		20 ± 3 кг/км
Плитка (n)		Долгосрочный: 300N Краткосрочный срок: 600 n
Раздавить		1000N/10 см
Мин Изгибающий радиус		15xd (статический); 30xd (динамический)
Температурная диапазон		-20 ° C до +65 ° C.

Характеристика волокна:

Все характеристики кабельного волокна (волокно готового кабеля) должны быть, по крайней мере, в соответствии с рекомендацией ITU-T G.657A2 и должны быть следующими.

Параметр		Спецификация
Коэффициент затухания	@ 1310 нм @ 1383 нм @ 1550 нм @ 1625 нм	≤ 0,36 дБ/км ≤ 0,36 дБ/км ≤ 0,22 дБ/км ≤ 0,24 дБ/км
Затухание (после кабеля)	@1310nm	≤0,40 дБ/км
	@1550NM	≤0,30 дБ/км
Единообразие затухания на 1310 нм		≤0,05 дБ
Единообразие затухания в 1550 нм		≤0,05 дБ
Длина волны кабеля (λcc)		≤ 1260 нм
Ноль-дисперсионная длина волны		1300 ~ 1324 нм
Склон нулевого дисперсия		≤ 0,092 пс/(нм^2. км)
Абсолютная стоимость дисперсии при 1288 нм ~ 1339 нм		≤3,5 л.с./(нм · км)
Абсолютная стоимость дисперсии при 1271 нм ~ 1360 нм		≤5,3 л.с./(нм · км)
Дисперсия в 1550 нм		≤18ps/(нм · км)
Дисперсия в 1625 нм		≤23ps/(нм · км)
Диаметр поля режима (MFD) при 1310 нм		8,60 ± 0,4 мм
Диаметр поля режима (MFD) при 1550 нм		9.4-10,4 мм
Поляризационная дисперсия (PMD) волокна		≤0,125 л.с./км^1/2
Кабель дисперсии поляризации (PMD)		≤0,200 л.с./км^1/2
Коэффициент PMD	M	20 кабелей
	Q	0,01%
	PMDQ	≤0,20 л.с./км^1/2
Геометрические характеристики
Диаметр оболочки		125 ± 0,8 мм
Защита не циркулярности		≤1,0%
Ошибка концентричности ядра/оболочка		≤0,8 мм
Диаметр волокна с покрытием (неокрашен)		245 ± 10 мкм
Диаметр волокна с покрытием (цветной)		250 ± 10 мкм
Ошибка концентричности оболочки/покрытия		≤12,0 мм
Тест на напряжение		100 к / с / с.п. или 0,69 гПа
Удаление покрытия (n)		1,0 ～ 9,0
Механические характеристики
Потеря макробенда при 1550 нм	R = 15 мм, 10 поворотов	≤0,03db
	R = 10 мм, 1 раз	≤0,10 дБ
	R = 7,5 мм, 1 раз	≤0,5 дБ
Потеря макробенда при 1625 нм	R = 15 мм, 10 поворотов	≤0,10 дБ
	R = 10 мм, 1 раз	≤0,20 дБ
	R = 7,5 мм, 1 раз	≤1,0db

Размерный рисунок:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Упаковка:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Требования к упаковке:

Размер картонной коробки: 600*320*265 мм ， прозрачная герметичная лента "I" шрифт.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

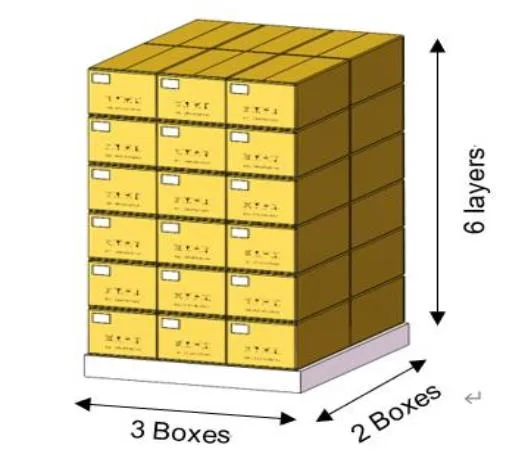

Схематическая схема деревянной тарелки:

Размер деревянной тарелки ： 1200 *1000 мм.

Требования к укладке: один слой из шести коробок, укладывающий шесть слоев.

4 верхняя защита под прямым углом, а затем плотно используйте «#».

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
