Патч-корд против пигтейла: в чем разница в оптоволоконных сетях?

Оптоволоконные сети стали основой современных систем связи, поддерживая все: от интернет-услуг и центров обработки данных до телекоммуникаций и корпоративных сетей. За этими высокоскоростными соединениями стоит множество мелких, но важных компонентов, включая оптоволокно.Патч-кордикосичка.

Хотя патч-корды и пигтейлы могут выглядеть одинаково, в оптоволоконных установках они служат разным целям. Понимание этих различий помогает инженерам, монтажникам и пользователям сетей создавать более надежные и эффективные системы оптической связи.

Итак, что же такое оптоволоконные патч-корды и пигтейлы и как они работают вместе в современных сетях?

Что такое оптоволоконный патч-корд?

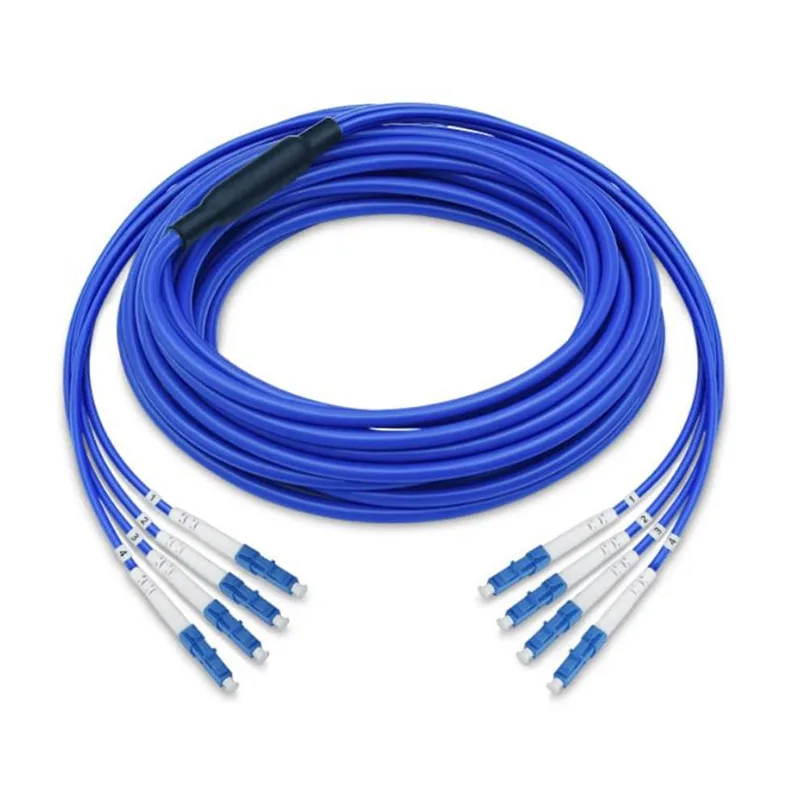

Оптоволоконный патч-корд представляет собой оптоволоконный кабель с разъемами, установленными на обоих концах. В основном он используется для подключения оптических устройств, сетевого оборудования и систем распределения волокон.

Поскольку на обоих концах уже есть разъемы, патч-корды можно быстро устанавливать без дополнительных работ по сращиванию.

Типичный оптоволоконный патч-корд включает в себя:

• Оптоволоконный кабель
• Защитная куртка
• Оптоволоконные разъемы на обоих концах
• Армирующая конструкция

Общие типы разъемов включают в себя:

• Разъем LC
• разъем SC
• Разъем ФК
• ST-разъем

Что такое оптоволоконный пигтейл?

Волоконный пигтейл представляет собой короткий оптоволоконный кабель с разъемом, установленным только на одном конце, а другой конец содержит оголенное волокно для сращивания.

В отличие от патч-кордов, пигтейлы обычно используются внутри оконных коробок для оптоволокна, оптических распределительных рам и лотков для сращивания.

Волоконный пигтейл обычно состоит из:

• Один предустановленный оптоволоконный разъем
• Открытый конец волокна для сварки плавлением
• Защитное волокнистое покрытие
• Внешняя куртка

Открытое волокно позволяет техническим специалистам постоянно подключать его к входящим оптическим кабелям посредством сварки.

Как работают патч-корды и косички?

Принцип работы оптоволоконного патч-корда

Патч-корды обеспечивают гибкое соединение между двумя оптическими портами.

Процесс подключения прост:

Оптическое устройство

↓

Оптоволоконный разъем

↓

Патч-корд

↓

Еще одно оптическое устройство

Это делает патч-корды идеальными для подключения оборудования, которое может нуждаться в частой установке или замене.

Принцип работы волоконного пигтейла

Пигтейлы предназначены для постоянного заделки оптоволокна.

Основной процесс:

Подготовка оптоволоконного кабеля

↓

Сращивание косичек плавлением

↓

Защита внутри лотка для сращивания

↓

Подключение к оптическому оборудованию

Патч-корд против косички: ключевые различия

Как патч-корды и пигтейлы используются вместе?

Во многих оптоволоконных сетях патч-корды и пигтейлы работают вместе, а не заменяют друг друга.

Обычный процесс подключения оптоволокна:

Внешний оптоволоконный кабель

↓

Сращивание пигтейлов внутри распределительной коробки волокна

↓

Панель адаптера оптоволокна

↓

Подключение патч-корда

↓

Сетевое оборудование

Эта комбинация создает стабильное соединение, сохраняя при этом простоту управления подключениями оборудования.

Почему оптоволоконные пигтейлы важны в оптоволоконных сетях?

Волоконные пигтейлы играют важную роль в защите и организации оптических соединений.

К их преимуществам относятся:

• Надежные постоянные соединения
• Снижение потерь сигнала за счет правильного сращивания
• Лучшее управление волокнами
• Простая интеграция в системы дистрибуции.

Почему широко используются оптоволоконные патч-корды?

Патч-корды популярны, поскольку они обеспечивают удобные и гибкие соединения.

Их преимущества включают в себя:

• Быстрая установка
• Простое обслуживание
• Простая замена оборудования
• Подходит для различных схем сети.

Типы оптоволоконных патч-кордов и пигтейлов

Одномодовый оптоволоконный патч-корд и пигтейл

Одномодовые оптоволоконные изделия обычно используются для передачи на большие расстояния, телекоммуникаций и высокоскоростных сетевых подключений.

Многомодовый оптоволоконный патч-корд и пигтейл

Многомодовые оптоволоконные продукты часто используются в приложениях на более коротких расстояниях, таких как корпоративные сети и центры обработки данных.

Варианты разъемов

Как выбрать между патч-кордом и косичкой?

Выбор зависит главным образом от структуры сети и требований к установке.

Будущее развитие технологии оптоволоконных соединений

Поскольку скорость Интернета продолжает расти, технология оптоволоконного соединения развивается в сторону более высокой плотности, большей надежности и упрощения установки.

Будущие тенденции могут включать в себя:

• Высокоскоростные оптические сети
• Компактные конструкции оптоволоконных соединений
• Улучшенная технология разъемов
• Более эффективные системы управления волокнами

Заключение

Оптоволоконный патч-корд и пигтейл являются важными компонентами современных оптических сетей, но они выполняют разные функции. Патч-корды обеспечивают гибкое соединение оборудования, а пигтейлы в основном используются для постоянного оконцевания волокон посредством сращивания.

Понимание разницы между этими двумя компонентами помогает проектировщикам и техническим специалистам сетей создавать более надежные и эффективные оптоволоконные системы.

Хотя патч-корды и пигтейлы являются небольшими частями более крупной системы связи, они играют важную роль в обеспечении стабильности и скорости глобальных цифровых соединений.
