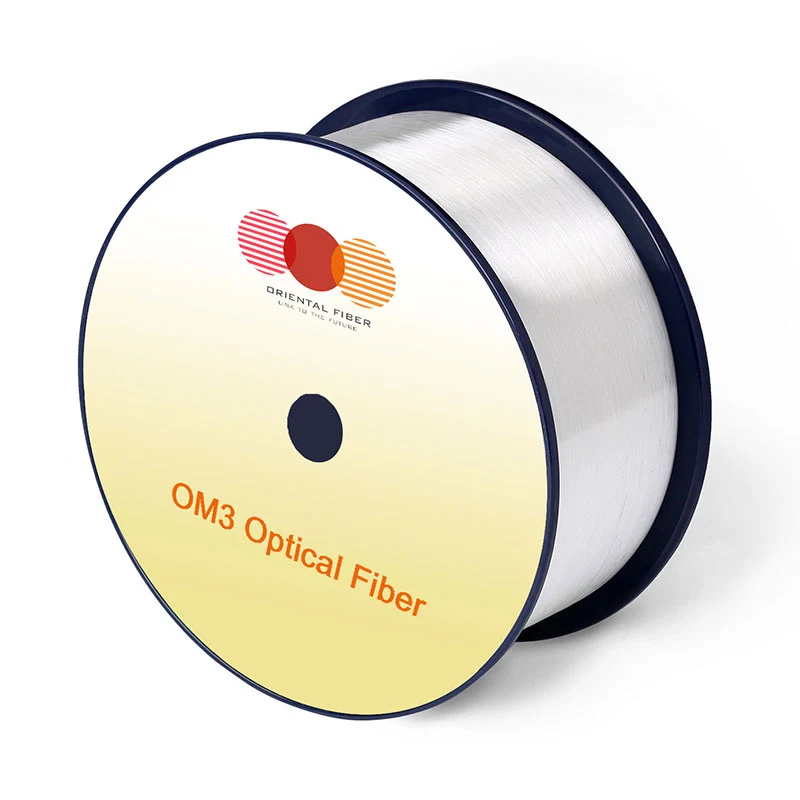

Многомодовая оптическая волокна OM2+/OM3

Характеристики

Условия

Специфический ценности

Единицы

Геометрия Характеристики

Основной Диаметр

-

50 ± 2,5

[мкм]

Основной Не циркулярность

-

≤5,0

[%]

Облицовка Диаметр

-

125,0 ± 1,0

[мкм]

Облицовка Не циркулярность

-

≤0,6

[%]

Покрытие Диаметр

-

245 ± 7

[мкм]

Покрытие/облицовка Ошибка концентрирования

-

≤10.0

[мкм]

Покрытие Не циркулярность

-

≤6.0

[%]

Ядро/облицовка Ошибка концентрирования

-

≤1,0

[мкм]

Доставка Длина

-

вверх до 8.8

[км/катушка]

Оптический Характеристики

Затухание

850 нм

≤2,4

[дБ/км]

1300 нм

≤0,6

[дБ/км]

-

-

MaxBand® OM2+/OM3/OM4 изгиб нечувствителен

Заполнен Модальная полоса пропускания

850 нм

≥700/≥1500/≥3500

[MHZ · км]

1300 нм

≥500/≥500/≥500

[MHZ · км]

Эффективная Модальная полоса пропускания

850 нм

≥950/≥2000/≥4700

[MHZ · км]

Приложение Расстояние поддержки на

-

-

-

40GBASE-SR4 / 100GBASE-SR101

850 нм

-/140/170

[м]

10GBASE-SR

850 нм

150/300/550

[м]

1000base-sr

850 нм

750/1000/1100

[м]

DMD Спецификация

Соответствие с и более строгими, чем требования IEC60793-2-10

-

Числовой Апертура

-

0,200 ± 0,015

-

Группа Показатель преломления

850 нм

1.482

-

1300 нм

1.477

-

Нулевая длина волны дисперсии (λ0)

-

1295-1340

[NM]

Нулевой дисперсионный уклон (S0)

1295NM≤λ0≤1310NM

≤0.105

[PS/(NM2 · км)]

1310nm≤λ0≤1340 нм

≤0.000375 (1590-L0)

[PS/(NM2 · км)]

Макробинг Потеря2

-

-

-

2 Поворачивает радиус 15 мм

850 нм

≤0.1

[DB]

1300 нм

≤0,3

[DB]

2 Повороты @ 7,5 мм радиус

850 нм

≤0,2

[DB]

1300 нм

≤0,5

[DB]

Обратное рассеяние Характеристики

1300 нм

Шаг (среднее значение двунаправленного измерения)

-

≤0.10

[DB]

Нарушения Над длиной клетчатки и разрывам точки

-

≤0.10

[DB]

Затухание Единообразие

-

≤0,08

[дБ/км]

Относящийся к окружающей среде Характеристики

850 нм И 1300 нм

Температура Велосипед

-60 ℃ до 85 ℃

≤0.10

[дБ/км]

Температурная влажность Велосипед

-10 ℃ до 85 ℃ ， от 4% до 98% RH

≤0.10

[дБ/км]

Вода Погружение

23 ℃, 30 дней

≤0.10

[дБ/км]

Сухой Нагревать

85 ℃ ， 30 дней

≤0.10

[дБ/км]

Влажный Нагревать

85 ℃, 85% RH ， 30 дней

≤0.10

[дБ/км]

Механический Спецификация

Доказательство Тест

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[Kpsi]

Покрытие Полосатая сила

типичный Средняя сила

1.5

[N]

пик сила

≥1,3, ≤8.9

[N]

Параметр восприимчивости к коррозии динамического напряжения (ND, типичный)

-

20

-
