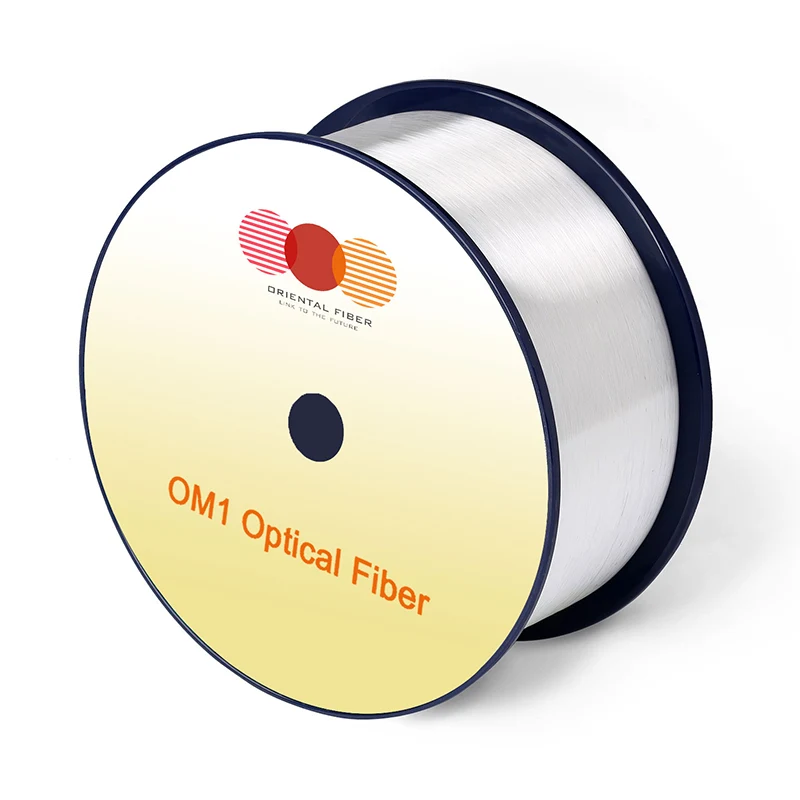

Многомодовая оптическая волокна OM1

Характеристики

Условия

Указанные значения

Единицы

Геометрические характеристики

Диаметр ядра

-

62,5 ± 2,5

[мкм]

Ядро не циркулярность

-

≤5,0

[%]

Диаметр оболочки

-

125,0 ± 1,0

[мкм]

Защита не циркулярности

-

≤1,0

[%]

Диаметр покрытия

-

245 ± 7

[мкм]

Покрытие/облицовочная концентричность ошибка

-

≤10.0

[мкм]

Покрытие не циркулярности

-

≤6.0

[%]

Ошибка концентричности ядра/оболочка

-

≤1,5

[мкм]

Длина доставки

-

до 17,6

[км/катушка]

Оптические характеристики

Затухание

850 нм

≤2,7

[дБ/км]

1300 нм

≤0,6

[дБ/км]

Чрезвычайная модальная полоса пропускания

850 нм

≥200

[MHZ · км]

1300 нм

≥500

[MHZ · км]

Численная апертура

-

0,275 ± 0,015

-

Групповое преломление

850 нм

1.496

-

1300 нм

1.491

-

Ноль дисперсионной длины волны λ λ0

-

1320 ~ 1365

[NM]

Ноль дисперсионного склона ， S0

1320nm≤ λ0 ≤1348 нм

≤0.11

[PS/(NM2 · км)]

1348nm≤ λ0 ≤1365 нм

≤0,001 (1458-L0)

[PS/(NM2 · км)]

Потери макробинга

-

-

-

100 поворотов @ 37,5 мм радиус

850 нм

≤0,50

[DB]

1300 нм

≤0,50

[DB]

Характеристики обратного рассеяния

1300 нм

Шаг (среднее значение двунаправленного измерения)

-

≤0.10

[DB]

Нарушения в течение длины волокна и разрыва точек

-

≤0.10

[DB]

Установка затухания

-

≤0.10

[дБ/км]

Экологические характеристики

850 нм и 1300 нм

Температура езда на велосипеде

-60 ℃ до 85 ℃

≤0.10

[дБ/км]

ТЕМПЕРАТИРОВАННАЯ ВИДЕСТВА

-10 ℃ до 85 ℃ ， от 4% до 98% RH

≤0.10

[дБ/км]

Вода погружение

23 ℃, 30 дней

≤0.10

[дБ/км]

Сухой огонь

85 ℃ ， 30 дней

≤0.10

[дБ/км]

Влажная тепло

85 ℃, 85% RH ， 30 дней

≤0.10

[дБ/км]

Механическая спецификация

Доказательство испытания

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[Kpsi]

Покрытие полосатая сила

Типичная средняя сила

1.5

[N]

пиковая сила

≥1,3 ， ≤8,9

[N]

Параметр восприимчивости к коррозии динамического напряжения (ND, типичный)

-

20

-
