● Центры обработки данных
● Офисные центры
● Сети хранения данных
● Локальные сети
● Высокопроизводительные вычислительные центры
● 10, 40, 100, 400 и 800 ГБ/с и 1,6 ТБ/с Ethernet

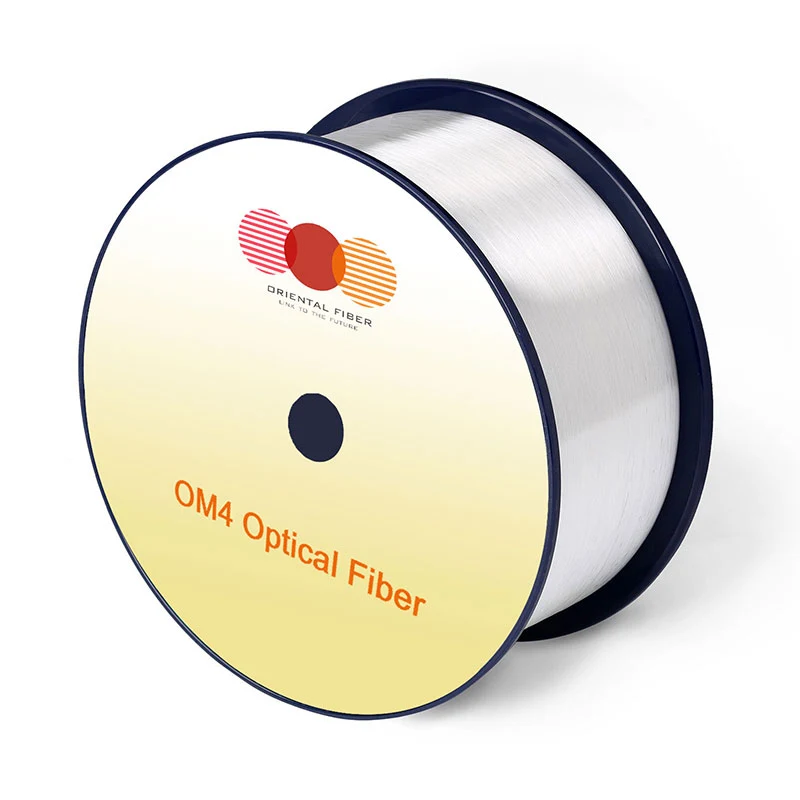

OM4 Ultra-Bend-нечувствительный многомодовый волокно соответствует или превышает спецификацию ISO/IEC 11801-1 OM4, IEC 60793-2-10 A1-OM4 и спецификация TIA-492AAAF A1-OM4.
● Оптимизирован для систем передачи 100 г/полосы движения
● Эффективная модальная полоса пропускания на длине волн от 850-870 нм и 910 нм
● Обратно, совместим с устаревшим волокном OM4
● Отличная геометрическая однородность
● Низкое затухание
● Высокая полоса пропускания
● Низкая задержка дифференциальной режима (DMD)
|
Характеристики |
Условия |
Указано Ценности |
Единицы |
|
Геометрические характеристики |
|||
|
Диаметр ядра |
- |
50 ± 2,5 |
[мкм] |
|
Ядро не циркулярность |
- |
≤5,0 |
[%] |
|
Диаметр оболочки |
- |
125,0 ± 1,0 |
[мкм] |
|
Защита не циркулярности |
- |
≤0,6 |
[%] |
|
Диаметр покрытия |
- |
245 ± 7 |
[мкм] |
|
Покрытие/облицовочная концентричность ошибка |
- |
≤10.0 |
[мкм] |
|
Покрытие не циркулярности |
- |
≤6.0 |
[%] |
|
Ошибка концентричности ядра/оболочка |
- |
≤1,0 |
[мкм] |
|
Длина доставки |
- |
вверх до 17.6 |
[км/катушка] |
|
Оптические характеристики |
|||
|
Затухание |
850 нм |
≤2,4 |
[дБ/км] |
|
910NM |
≤2,0 |
[дБ/км] |
|
|
1300 нм |
≤0,6 |
[дБ/км] |
|
|
Переполненная модальная полоса пропускания |
850 нм |
≥3500 |
[MHZ · км] |
|
1300 нм |
≥500 |
[MHZ · км] |
|
|
Эффективная модальная полоса пропускания |
850NM-870NM |
≥4700 |
[MHZ · км] |
|
910NM |
≥3100 |
[MHZ · км] |
|
|
Длина ссылки |
800GBASE-SR8 |
100 |
[м] |
|
800GBASESR-4.2 |
100 |
[м] |
|
|
Численная апертура |
- |
0,200 ± 0,015 |
- |
|
Групповое преломление |
850 нм |
1.482 |
- |
|
1300 нм |
1.477 |
- |
|
|
Нулевая длина волны дисперсии, λ0 |
- |
1295-1340 |
[NM] |
|
Ноль дисперсионного склона ， S0 |
1295NM≤λ0≤1310NM |
≤0.105 |
[PS/(NM2 · км)] |
|
1310nm≤λ0≤1340 нм |
≤0.000375 (1590-L0) |
[PS/(NM2 · км)] |
|
|
Macrobending Lass1 |
- |
- |
- |
|
2 поворота @ 15 мм радиус |
850 нм |
≤0.1 |
[DB] |
|
1300 нм |
≤0,3 |
[DB] |
|
|
2 поворота @ 7,5 мм радиус |
850 нм |
≤0,2 |
[DB] |
|
1300 нм |
≤0,5 |
[DB] |
|
|
Характеристики обратного рассеяния |
1300 нм |
||
|
Шаг (среднее значение двунаправленного измерения) |
- |
≤0.10 |
[DB] |
|
Нарушения по длине клетчатки и Точка разрыва |
- |
≤0.10 |
[DB] |
|
Установка затухания |
- |
≤0,08 |
[дБ/км] |
|
Экологические характеристики |
850NM & 1300 нм |
||
|
Температура езда на велосипеде |
-60 ℃ до 85 ℃ |
≤0.10 |
[дБ/км] |
|
ТЕМПЕРАТИРОВАННАЯ ВИДЕСТВА |
-10 ℃ до 85 ℃, от 4% до 98% RH |
≤0.10 |
[дБ/км] |
|
Вода погружение |
23 ℃, 30 дней |
≤0.10 |
[дБ/км] |
|
Сухой огонь |
85 ℃ ， 30 дней |
≤0.10 |
[дБ/км] |
|
Влажная тепло |
85 ℃, 85% RH, 30 дней |
≤0.10 |
[дБ/км] |
|
Механическая спецификация |
|||
|
Доказательство испытания |
- |
≥9,0 |
[N] |
|
- |
≥1,0 |
[%] |
|
|
- |
≥100 |
[Kpsi] |
|
|
Покрытие полосатая сила |
типичный Средняя сила |
1.5 |
[N] |
|
пик сила |
≥1,3 ， ≤8,9 |
[N] |
|
|
Динамическое напряжение коррозии Восприимчивость паратера (ND, типичный) |
- |
20 |
- |
