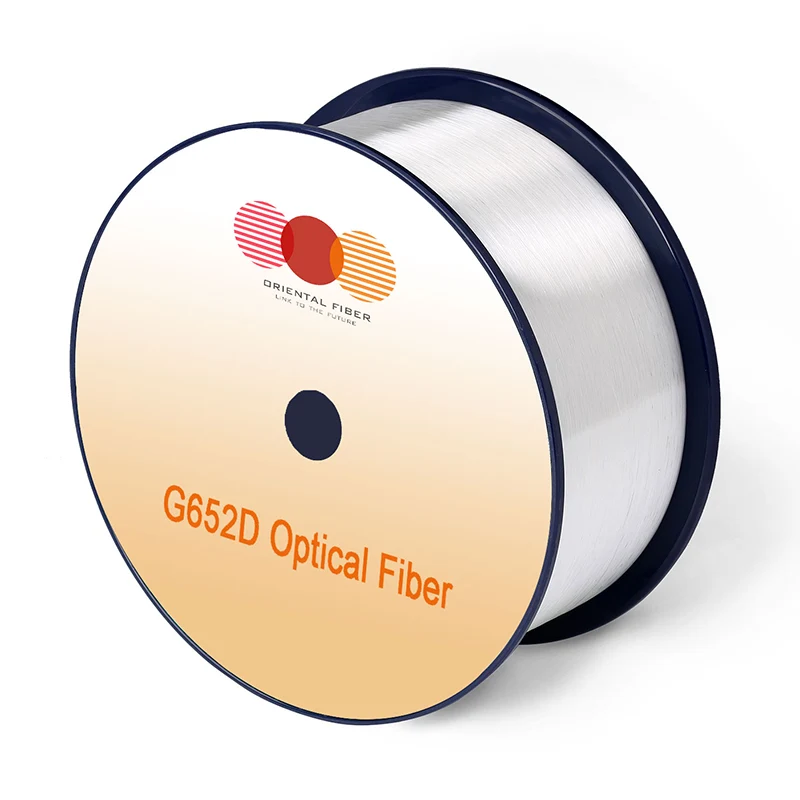

Благодаря широкому доступному спектру и превосходной оптической производительности, одномодовое оптическое волокно G.652D является лучшим выбором для поддержки различных приложений, таких как Ethernet, интернет-протокол (IP), асинхронная режим передачи (ATM), синхронная оптическая сеть (Sonet) и мультиплексирование подразделения волны (WDM). Fiber обеспечивает большую пропускную способность для магистральной, столичной области и сетей доступа.
Волокнот соответствует или превышает рекомендацию ITU-T G.652D и IEC 60793-2-50 Тип B1.3 Спецификации волокна.
Разработано для работы по всему спектральному диапазону 1260-1625 нм, обеспечивая на 50% больше полезных длин волн для увеличения пропускной способности
Отличная оптическая производительность поддерживает высокоскоростные технологии передачи, такие как DWDM и CWDM
Совместимо с существующим оборудованием 1310 нм
Хорошая защита и отличная стабильность полоса
Точные геометрические параметры, которые обеспечивают низкую потерю сплайсинга и высокая эффективность сплайсинга
|
Характеристики |
Условия |
Указанные значения |
Единицы |
|
|
Оптические характеристики |
||||
|
Затухание |
1310nm |
≤0,34 |
[дБ/км] |
|
|
1383nm (после H2-Aging) |
≤0,34 |
[дБ/км] |
||
|
1550 нм |
≤0,20 |
[дБ/км] |
||
|
1625 нм |
≤0,24 |
[дБ/км] |
||
|
Затухание против длины волны Максимум α -дифференция |
1285-1330 нм, в отношении 1310 нм |
≤0.03 |
[дБ/км] |
|
|
1525-1575 нм в отношении 1550 нм |
≤0,02 |
[дБ/км] |
||
|
Дисперсия коэффициент |
1285-1340 нм |
-3,5 до 3,5 |
[PS/(нм · км)] |
|
|
1550 нм |
≤18 |
[PS/(нм · км)] |
||
|
1625 нм |
≤22 |
[PS/(нм · км)] |
||
|
Нулевая длина волны дисперсии (λ0) |
- |
1300-1324 |
[NM] |
|
|
Нулевой дисперсионный уклон (S0) |
- |
≤0,092 |
[PS/(NM2 · км)] |
|
|
Типичное значение |
- |
0.086 |
[PS/(NM2 · км] |
|
|
ПМД |
Максимальное отдельное волокно |
- |
≤0.1 |
[PS/√km] |
|
Ссылка на конструкцию (M = 20 ， Q = 0,01%) |
- |
≤0.06 |
[PS/√km] |
|
|
Типичное значение |
- |
0.04 |
[PS/√km] |
|
|
Кабельная длина волны (λcc) |
- |
≤1260 |
[NM] |
|
|
Диаметр поля режима (MFD) |
1310nm |
8.7-9.5 |
[мкм] |
|
|
1550 нм |
9.8-10.8 |
[мкм] |
||
|
Эффективный групповой индекс преломления (ne ff） ff ff |
1310nm |
1.466 |
- |
|
|
1550 нм |
1.467 |
- |
||
|
Точка разрыва |
1310nm |
≤0,05 |
[DB] |
|
|
1550 нм |
≤0,05 |
[DB] |
||
|
Геометрические характеристики |
||||
|
Диаметр оболочки |
- |
125,0 ± 0,7 |
[мкм] |
|
|
Защита не циркулярности |
- |
≤1,0 |
[%] |
|
|
Диаметр покрытия |
- |
235-250 |
[мкм] |
|
|
Ошибка концентрирования с покрытием |
- |
≤12.0 |
[мкм] |
|
|
Покрытие не циркулярности |
- |
≤6.0 |
[%] |
|
|
Ошибка концентрирования CORE-CONCEDING |
- |
≤0,6 |
[мкм] |
|
|
Скручивание (радиус) |
- |
≥4 |
[м] |
|
|
Длина доставки |
- |
До 50,4 |
[км/катушка] |
|
|
Экологические характеристики |
1310 нм, 1550 нм и 1625 нм |
|||
|
Температурная зависимость, вызванная ослаблением |
-60 ℃ до +85 ℃ |
≤0,05 |
[дБ/км] |
|
|
Производительность температурностиции индуцировала ослабление |
От -10 ° C до +85 ° C, 98% RH |
≤0,05 |
[дБ/км] |
|
|
Затухание погружения в воду, вызванное затуханием |
23 ° C ， в течение 30 дней |
≤0,05 |
[дБ/км] |
|
|
Влажная зависимость от тепла, вызванная ослаблением |
85 ° C и 85% RH ， в течение 30 дней |
≤0,05 |
[дБ/км] |
|
|
Сухое тепло старение |
85 ℃, в течение 30 дней |
≤0,05 |
[дБ/км] |
|
|
Механические спецификации |
||||
|
Доказательство испытания |
- |
≥9,0 |
[N] |
|
|
- |
≥1,0 |
[%] |
||
|
- |
≥100 |
[Kpsi] |
||
|
Макрополосная ослабление |
100 поворотов в радиусе 30 мм радиуса |
1625 нм |
≤0,05 |
[DB] |
|
100 поворотов вокруг оправки радиуса 25 мм |
1310 нм и 1550 нм |
≤0,05 |
[DB] |
|
|
1 Поверните оправку радиуса 16 мм |
1550 нм |
≤0,05 |
[DB] |
|
|
Покрытие полосатая сила |
Типичная средняя сила |
1.5 |
[N] |
|
|
пиковая сила |
1.3-8.9 |
[N] |
||
|
Динамический параметр усталости (ND) |
- |
≥20 |
- |
|
