● Волокновые шнуры различных структур
● Высокоскоростные оптические пути для сетей волокна до дома (FTTH)
● Кабели с минимальными требованиями изгиба
● Небольшие оптические компоненты

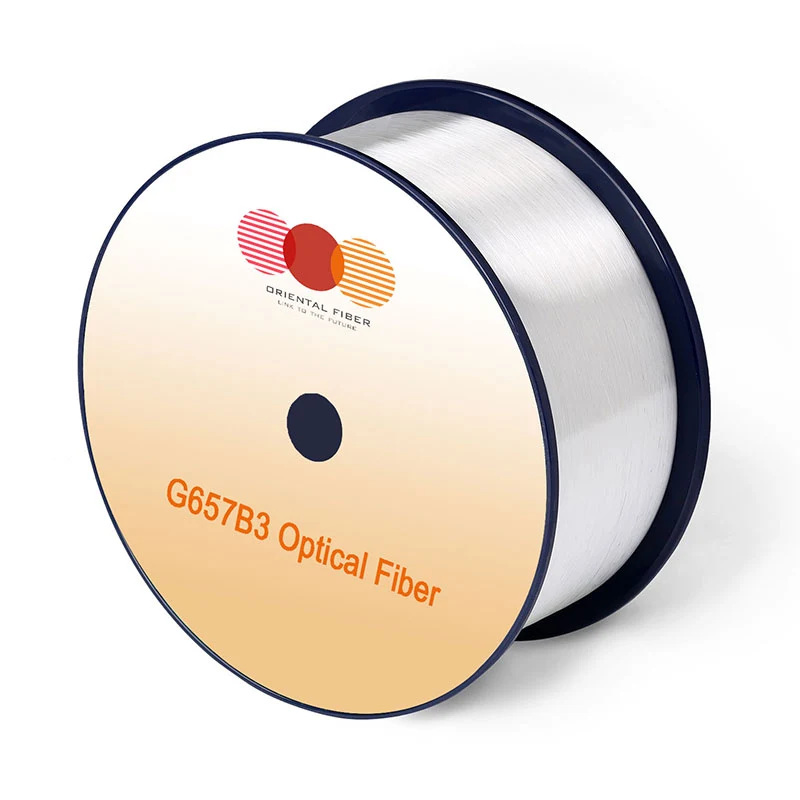

Оптическая производительность лучше, чем рекомендованная ITU-T G.657.B3 и IEC 60793-2-50 B6.B3, с радиусом изгиба до 5 мм, что может соответствовать сложным условиям установки в MDU и FTTH, таких как углы, связывание, высокое напряжение нагрузки и т. Д.
● Минимальный радиус изгиба может достигать 5 мм, который полностью совместим со всеми g.652.d оптические волокна
● Низкое затухание, отвечающие требованиям операции полосы O-E-S-C-L
● Низкие потери изгиба, подходящие для требовательных конструкций оптических кабелей, включая ленточные кабели
● Точные геометрические параметры и крупные MFD обеспечивают низкие потери сплайсинга и высокая эффективность сплайсинга
● Высокая стоимость ND, встречая длинный срок службы в минимальном радиусе изгиба
|
Характеристики |
Условия |
Специфический ценности |
Единицы |
|
|
Оптический Характеристики |
||||
|
Затухание |
1310nm |
≤0,35 |
[дБ/км] |
|
|
1383nm (после H2-Aging) |
≤0,35 |
[дБ/км] |
||
|
1550 нм |
≤0,21 |
[дБ/км] |
||
|
1625 нм |
≤0,23 |
[дБ/км] |
||
|
Затухание против длины волны Максимум α -дифференция |
1285-1330 нм, в Ссылка на 1310 нм |
≤0.03 |
[дБ/км] |
|
|
1525-1575 нм, в Ссылка на 1550 нм |
≤0,02 |
[дБ/км] |
||
|
Ноль Длина волны дисперсии (λ0) |
- |
1300-1324 |
[NM] |
|
|
Ноль Дисперсия склона (S0) |
- |
≤0,092 |
[PS/(NM2 · км)] |
|
|
ПМД |
Максимум Отдельное волокно |
- |
≤0.1 |
[PS/√km] |
|
Ссылка на конструкцию (M = 20 ， Q = 0,01%) |
- |
≤0.06 |
[PS/√km] |
|
|
Типичный Ценить |
- |
0.04 |
[PS/√km] |
|
|
Кабель Cuto ff длина волны (λcc) |
- |
≤1260 |
[NM] |
|
|
Режим Диаметр поля (MFD) |
1310nm |
8.2-9.0 |
[мкм] |
|
|
1550 нм |
9.1-10.1 |
[мкм] |
||
|
Эффективный групповой индекс преломления (ne ff） ff ff |
1310nm |
1.468 |
- |
|
|
1550 нм |
1.469 |
- |
||
|
Точка Разрывы |
1310nm |
≤0,05 |
[DB] |
|
|
1550 нм |
≤0,05 |
[DB] |
||
|
Геометрический Характеристики |
||||
|
Облицовка Диаметр |
- |
125,0 ± 0,7 |
[мкм] |
|
|
Облицовка Не циркулярность |
- |
≤0,7 |
[%] |
|
|
Покрытие Диаметр |
- |
235-245 |
[мкм] |
|
|
Покрытие Ошибка концентрирования |
- |
≤12.0 |
[мкм] |
|
|
Покрытие Не циркулярность |
- |
≤6.0 |
[%] |
|
|
Основная одежда Ошибка концентрирования |
- |
≤0,5 |
[мкм] |
|
|
Скручивание (радиус) |
- |
≥4 |
[м] |
|
|
Доставка Длина |
- |
Вверх до 25.2 |
[км/катушка] |
|
|
Экологические характеристики |
1310 нм, 1550 нм и 1625 нм |
|||
|
Температура Зависимость, вызванная затуханием |
-60 ℃ до +85 ℃ |
≤0,05 |
[дБ/км] |
|
|
Температурная влажность Велосипедная затухание |
-10 ° C. до +85 ° C, 98% RH |
≤0,05 |
[дБ/км] |
|
|
Уотерсоак Зависимость, вызванная затуханием |
23 ° C ， в течение 30 дней |
≤0,05 |
[дБ/км] |
|
|
Влажный Тепловая зависимость, вызванная ослаблением |
85 ° C. и 85% RH ， для 30 дней |
≤0,05 |
[дБ/км] |
|
|
Сухой Тепловое старение |
85 ℃ ， в течение 30 дней |
≤0,05 |
[дБ/км] |
|
|
Механический Спецификация |
||||
|
Доказательство Тест |
- |
≥9,0 |
[N] |
|
|
- |
≥1,0 |
[%] |
||
|
- |
≥100 |
[Kpsi] |
||
|
Макросвязан Индуцированная потеря |
1 Поверните оправку Радиус 10 мм |
1550 нм |
≤0.03 |
[DB] |
|
1 Развернуть оправку радиуса 10 мм |
1625 нм |
≤0.1 |
[DB] |
|
|
1 Развернуть оправку радиусом 7,5 мм |
1550 нм |
≤0,08 |
[DB] |
|
|
1 Поверните оправку Радиус 7,5 мм |
1625 нм |
≤0,25 |
[DB] |
|
|
1 Обворачивает оправку радиуса 5 мм |
1550 нм |
≤0,15 |
[DB] |
|
|
1 Обворачивает оправку радиуса 5 мм |
1625 нм |
≤0,45 |
[DB] |
|
|
Покрытие Полосатая сила |
типичный Средняя сила |
1.5 |
[N] |
|
|
пик сила |
1.3-8.9 |
[N] |
||
|
Динамика Параметр усталости (ND) |
- |
≥20 |
- |
|
