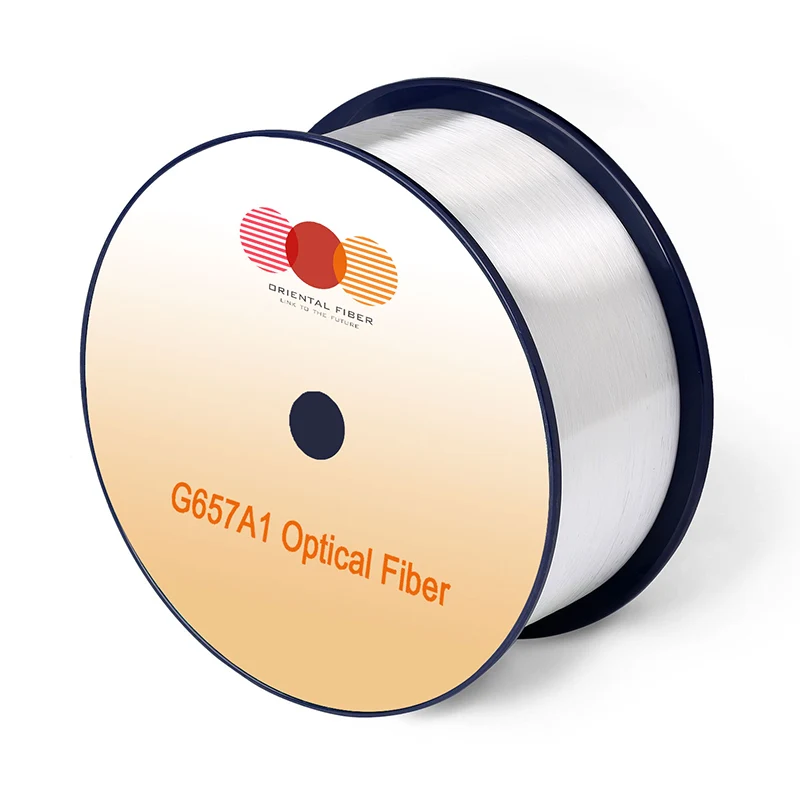

Оптическое оптическое волокно g.657.a1

Характеристики

Условия

Указанные значения

Единицы

Оптические характеристики

Затухание

1310nm

≤0,35

[дБ/км]

1383nm (после H2-Aging)

≤0,35

[дБ/км]

1460 нм

≤0,25

[дБ/км]

1550 нм

≤0,21

[дБ/км]

1625 нм

≤0,23

[дБ/км]

Затухание против длины волны

Максимум α -дифференция

1285-1330 нм, в отношении 1310 нм

≤0.03

[дБ/км]

1525-1575 нм в отношении 1550 нм

≤0,02

[ДБ/км]

Дисперсия коэффициент

1285-1340 нм

-3,5 до 3,5

[PS/(нм · км)]

1550 нм

≤18

[PS/(нм · км)]

1625 нм

≤22

[PS/(нм · км)]

Нулевая длина волны дисперсии (λ0)

-

1300-1324

[NM]

Нулевой дисперсионный уклон (S0)

-

≤0,092

[PS/(NM2 · км)]

Типичное значение

-

0.086

[PS/(NM2 · км)]

ПМД

Максимальное отдельное волокно

-

≤0.1

[PS/√km]

Ссылка на конструкцию (M = 20 ， Q = 0,01%)

(M = 20 ， q = 0,01%)

-

≤0.06

[PS/√km]

Типичное значение

-

0.04

[PS/√km]

Кабельная длина волны (λcc)

-

≤1260

[NM]

Диаметр поля режима (MFD)

1310nm

8.4-9.2

[мкм]

1550 нм

9.3-10.3

[мкм]

Эффективный групповой индекс преломления (ne ff)

1310nm

1.466

-

1550 нм

1.467

-

Точка разрыва

1310nm

≤0,05

[DB]

1550 нм

≤0,05

[DB]

Геометрические характеристики

Диаметр оболочки

-

125,0 ± 0,7

[мкм]

Защита не циркулярности

-

≤0,7

[%]

Диаметр покрытия

-

235-245

[мкм]

Ошибка концентрирования с покрытием

-

≤12.0

[мкм]

Покрытие не циркулярности

-

≤6.0

[%]

Ошибка концентрирования CORE-CONCEDING

-

≤0,5

[мкм]

Скручивание (радиус)

-

≥4

[м]

Длина доставки

-

До 50,4

[км/катушка]

Экологические характеристики

1310 нм, 1550 нм и 1625 нм

Температурная зависимость, вызванная ослаблением

-60 ℃ до +85 ℃

≤0,05

[ДБ/км]

Производительность температурностиции индуцировала ослабление

От -10 ° C до +85 ° C, 98% RH

≤0,05

[ДБ/км]

Зависимость от воды, вызванная зависимостью

23 ° C, в течение 30 дней

≤0,05

[ДБ/км]

Влажная зависимость от тепла, вызванная ослаблением

85 ° C и 85% RH, в течение 30 дней

≤0,05

[ДБ/км]

Сухое тепло старение

85 ℃, в течение 30 дней

≤0,05

[ДБ/км]

Механическая спецификация

Доказательство испытания

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[Kpsi]

-

-

-

Потеря с индуцированной макросвязкой

10 поворотов вокруг оправки радиуса 15 мм

1550 нм

≤0,25

[DB]

10 поворотов вокруг оправки радиуса 15 мм

1625 нм

≤1,0

[DB]

1 Поверните оправку радиуса 10 мм

1550 нм

≤0,75

[DB]

1 Поверните оправку радиуса 10 мм

1625 нм

≤1,5

[DB]

Покрытие полосатая сила

Типичная средняя сила

1.5

[N]

пиковая сила

1.3-8.9

[N]

Динамический параметр усталости (ND)

-

≥20

-
