Многожильный армированный оптоволоконный кабель со свободной трубкой

Армированный оптоволоконный кабель со свободной трубкой (Orientalfiber) представляет собой армированный оптический кабель связи для наружного применения со структурой многожильных свободных трубок. В нем используются высокомодульные свободные трубки для размещения оптических волокон диаметром 250 мкм в сочетании с металлическими центральными усиливающими деталями, двусторонней стальной ленточной броней с пластиковым покрытием и многослойной водонепроницаемой конструкцией, которая может противостоять внешним механическим повреждениям, эрозии влаги и изменениям температуры, а также обеспечивает безопасную и стабильную передачу оптических сигналов в условиях открытого грунта, прямого захоронения и сложной местности.

Производственная мощь

1. Масштабируйте производственную мощность : Четыре стандартизированных производственных завода обеспечивают стабильные поставки многожильного армированного оптоволоконного кабеля со свободной трубкой Orientalfiber, удовлетворяя потребности заказов мелкосерийных индивидуальных проектов и крупномасштабных глобальных закупок.
2. Мастерство и контроль качества : Придерживайтесь изысканного производства и профессионального производства, практикуйте дух мастерства и строго контролируйте каждое производственное звено продукта.
3. Международная сертификация : Компания получила сертификат системы менеджмента качества ISO9001 и сертификат системы управления охраной труда и техники безопасности ISO45001, а все производственные процессы соответствуют международным и отечественным отраслевым стандартам.
4. Глобальная система поставок : Продукция Orientalfiber имеет полную цепочку производства и поставок, которая может эффективно реагировать на потребности клиентов в закупках и доставке в разных странах и регионах.

Основные характеристики армированного оптоволоконного кабеля со свободной трубкой Orientalfiber

1. Отличные механические и температурные характеристики адаптации, стабильная работа в сложных температурных условиях.
2. Высокомодульный материал для свободных трубок с превосходной стойкостью к гидролизу и структурной прочностью.
3. Специальный заполнитель трубок обеспечивает всестороннюю защиту внутренних оптических волокон.
4. Выдающаяся устойчивость к раздавливанию и гибкие характеристики укладки, адаптируемые к различным сценариям строительства.
5. Многослойная водонепроницаемая конструкция, полностью блокирующая влагу и обеспечивающая длительный срок службы изделия.

Технические характеристики

Основные структурные параметры

• Спецификация оптического волокна: стандартное оптическое волокно 250 мкм.
• Свободный материал трубки: высокомодульный водонепроницаемый материал.
• Центральное усиление: металлический армирующий сердечник (наружная полиэтиленовая оболочка опционально для многожильных изделий)
• Водонепроницаемая структура: водоблокирующий наполнитель для сердечника кабеля + внутренний водостойкий компаунд свободной трубки.
• Бронирующий слой: Двусторонняя стальная лента с пластиковым покрытием (PSP).
• Внешняя оболочка: полиэтиленовая (PE) оболочка.
• Внутренняя оболочка: внутренняя оболочка из полиэтилена (PE).

Стандарты соответствия

• Внутренний стандарт: YD/T 901.
• Международный стандарт: МЭК 60794-1.
• Система качества: сертифицирована ISO9001, ISO45001.

Механические и экологические характеристики

• Сопротивление сжатию: Соответствует требованиям к механическим нагрузкам при прокладке под землей на открытом воздухе.
• Характеристики изгиба: хорошая гибкость, удобная конструкция и укладка.
• Температурная стойкость: адаптируется к изменениям широкого температурного диапазона.
• Уровень водонепроницаемости: многослойная водонепроницаемая структура, 100% заполнение и герметизация жил кабеля.

Применение армированного оптоволоконного кабеля со свободной трубкой Orientalfiber

Армированный оптоволоконный кабель со свободной трубкой Orientalfiber имеет широкий спектр сценариев применения, охватывая различные области передачи оптической связи:

1. ТелеПромышленность связи : Передача данных междугородной магистральной сети отечественных и зарубежных операторов связи.

1. Радио и телевидение : Система передачи сигналов сети радио- и телевизионной связи.
2. Передача данных : Высокоскоростная передача данных по локальной сети (LAN).
3. Промышленные поля : Электроэнергетическая система, железнодорожная транспортная связь, передача сигналов по шоссе и промышленное подключение.
4. Инфраструктура : Прямое захоронение на открытом воздухе, подземный трубопровод, прокладка коммуникаций в суровых условиях местности.

Стандарты

Кабель GYTA53 соответствует стандарту YD/T 901, а также IEC 60794-1.

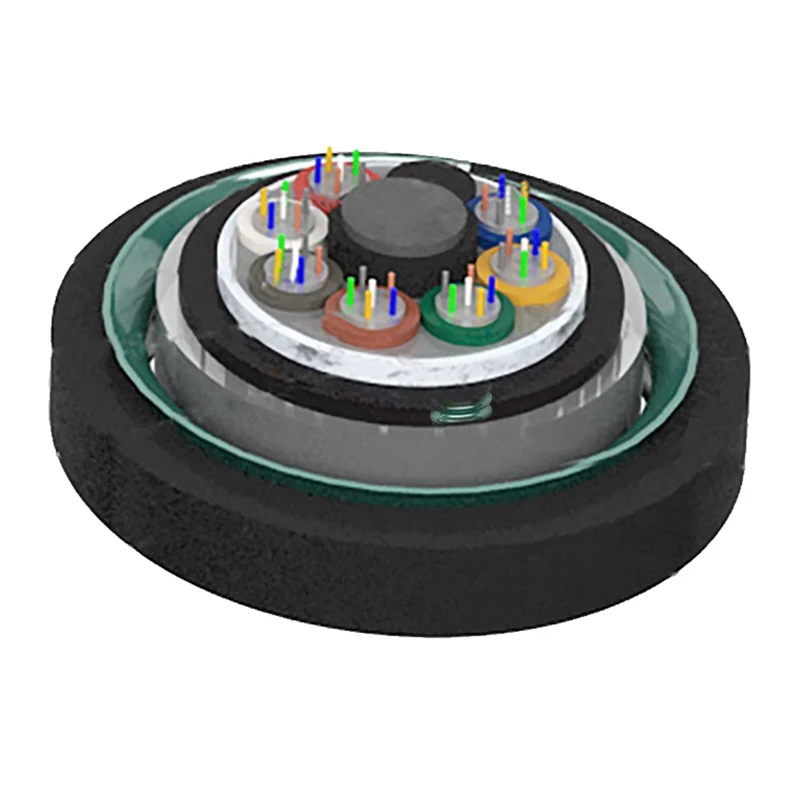

Чертеж структуры

1. Волокно

2. Наполнитель для трубок

3.Свободная трубка

4. Наполнитель кабеля

5. АПЛ

6.PE внутренняя оболочка

7. Водоблокирующий материал

8.ПСП

9. Член центральной силы

10. Внешняя оболочка из полиэтилена

Технические параметры

Температура хранения/рабочая температура: -40℃-+70℃

Оптические характеристики

Примечание:

а. Суффикс Xn обозначает тип волокна

б. Цветовое расположение оптоволокна и трубки указано в таблице идентификации цветов.

в. Многожильный армированный оптоволоконный кабель со свободной трубкой не следует хранить на открытом воздухе более 6 месяцев, чтобы сохранить кабельную катушку в хорошем состоянии.

Применение: Воздуховод/воздушный/прямо похороненный
