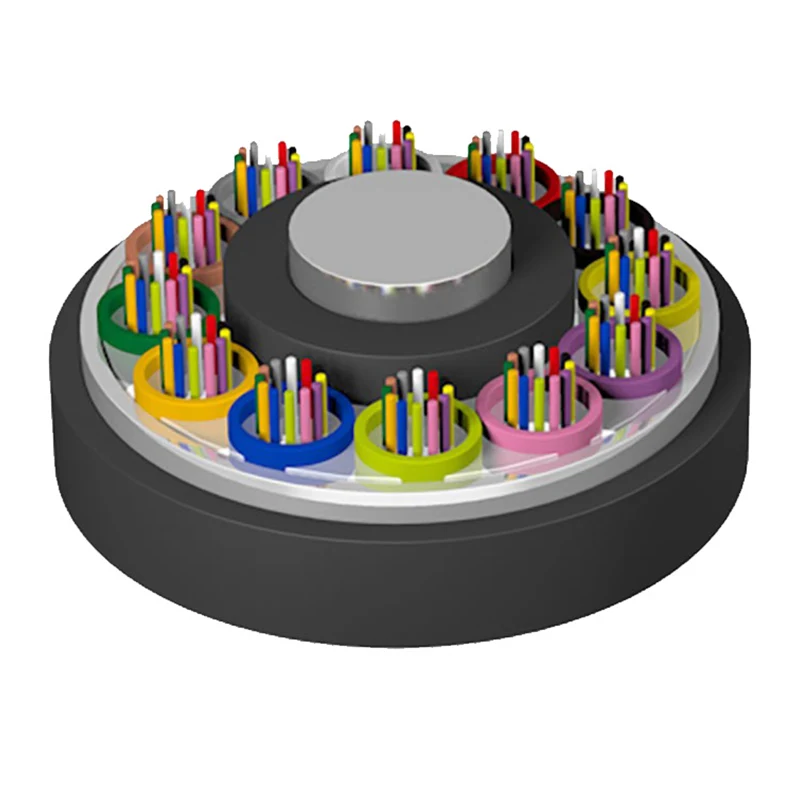

Многожильный оптоволоконный кабель со свободной трубкой, небронированный кабель

Небронированный оптоволоконный кабель со свободной трубкой представляет собой многоволоконный кабель связи, предназначенный для использования вне помещений. Его архитектура предполагает размещение оптических волокон диаметром 250 мкм в высокомодульных свободных трубках, заполненных водонепроницаемым гелем. Эти трубки скручены вокруг центрального металлического силового элемента (CSM) для обеспечения структурной целостности. Чтобы предотвратить попадание влаги, зазоры между жилами заполнены водоблокирующим составом и защищены прочной полиэтиленовой (ПЭ) оболочкой.

Основная производственная сила

Orientalfiber работает как часть комплексной группы с четырьмя специализированными заводами. Это позволяет организовать вертикально интегрированный производственный процесс:

• Масштаб: четыре отдельных завода, специализирующихся на производстве кабелей для внутреннего и наружного применения, компонентов ODN и сетевого оборудования.
• Соответствие: Производство строго придерживается стандартов управления качеством ISO9001 и ISO45001 по охране труда и технике безопасности.
• Контроль качества: каждый метр небронированного оптоволоконного кабеля со свободной трубкой проходит строгие испытания на соответствие стандартам YD/T 901 и IEC 60794-1.

Основные характеристики кабелей Orientalfiber

Устойчивость к гидролизу: высокопрочные свободные трубки защищают волокна от химического разрушения с течением времени.

Защита от ультрафиолета: черная полиэтиленовая оболочка обеспечивает высокую устойчивость к ультрафиолетовому излучению, продлевая срок службы при наружной установке.

Влагозащитный барьер: используется APL (алюминиевый полиэтиленовый ламинат) или PSP (стальной пластиковый наполнитель) для обеспечения превосходной защиты от влаги.

Механическая стабильность: компактная конструкция и центральный прочный элемент предотвращают сжатие или смещение незакрепленных трубок при колебаниях температуры.

Хорошие механические и температурные характеристики.

Высокопрочная свободная трубка, устойчивая к гидролизу.

Специальный состав для наполнения трубок обеспечивает критическую защиту волокна.

Специально разработанная компактная конструкция предотвращает усадку незакрепленных трубок.

Полиэтиленовая оболочка защищает кабель от ультрафиолетового излучения.

Для обеспечения водонепроницаемости кабеля принимаются следующие меры:

-Стальная проволока используется в качестве центрального силового элемента.

-Незакрепленный состав для заполнения трубок.

-100% заполнение жил кабеля

-Влагозащитный барьер APL или PSP

Стандарты

Кабель GYTA/s соответствует стандарту YD/T 901, а также IEC 60794-1.

Чертеж структуры

1. Волокно

2. Наполнитель для трубок

3. Свободная трубка

4. Член центральной силы

5. Кабельный заполнитель

6. АПЛ псп

7. ПЭ оболочка

Технические параметры

Температура хранения/рабочая температура: -40℃-+70℃

Оптические характеристики

Примечание:

а. Суффикс Xn обозначает тип волокна

б. Цветовое расположение оптоволокна и трубки указано в таблице идентификации цветов.

в. Многожильный небронированный оптоволоконный кабель со свободной трубкой не следует хранить на открытом воздухе более 6 месяцев, чтобы сохранить кабельную катушку в хорошем состоянии.

Применение: Воздуховод/Воздушный

Технические характеристики

Следующие параметры описывают типичные показатели производительности дляМногожильный оптоволоконный кабель со свободной трубкой, небронированный :

Разнообразные области применения

The Многожильный оптоволоконный кабель со свободной трубкой, небронированныйот Orientalfiber используется в различных секторах:

• Телекоммуникации: Основные магистральные линии для национальных и региональных операторов.
• Вещание: Надежная передача сигнала для радио- и телевизионных сетей.
• Промышленная инфраструктура: критически важные каналы передачи данных для электросетей и систем мониторинга дорог.
• Железнодорожный транзит: системы высокоскоростной связи для железнодорожной сигнализации и управления станциями.

Сравнительные преимущества

По сравнению со стандартными отраслевыми предложениями, ткань OrientalfiberМногожильный оптоволоконный кабель со свободной трубкой, небронированныйдает определенные преимущества:

1. Усовершенствованное производство. В отличие от мелких производителей, структура нашей группы из четырех заводов гарантирует, что каждый компонент (от ODN до кабеля) совместим и протестирован как комплексное решение.
2. Экологическая адаптируемость: разработан специально для того, чтобы выдерживать температурные циклы и влажность, встречающиеся в различных климатических условиях мира.
3. Мировой опыт: наши продукты в настоящее время интегрированы в многочисленные крупномасштабные инженерные проекты, подкрепленные положительными отзывами международных операторов связи.

Часто задаваемые вопросы (FAQ)

Вопрос: Всегда ли центральный силовой элемент металлический?

A: В стандартных конструкциях используется стальная проволока, обеспечивающая высокую прочность на разрыв; однако в определенных электромагнитных условиях его можно заменить неметаллическим элементом из FRP (пластика, армированного волокном).

Вопрос: Как этот кабель выдерживает попадание воды?

А:Многожильный оптоволоконный кабель со свободной трубкой, небронированныйиспользует двухслойную защиту: компаунд для заполнения трубок волокон и 100% компаунд для заполнения сердцевин кабеля в промежутках.

Вопрос: Каким стандартам следует компания Orientalfiber?

A: Все наружные кабели соответствуютМЭК 60794-1иЯД/Т 901стандартов, обеспечивая совместимость с оборудованием глобальной сети.
