Многожильная свободная трубка, неметаллический прочный элемент, бронированный волоконно-оптический кабель

Армированный волоконно-оптический кабель с неметаллическими прочными элементами со свободной трубкой, поставляемый компанией Orientalfiber, представляет собой оптический кабель для наружного применения с многослойной защитной структурой. Его основная конструкция предполагает размещение оптических волокон диаметром 250 мкм в свободных трубках из высокомодульного материала, причем трубки заполнены водоблокирующим составом для предотвращения проникновения влаги.

Ключевые особенности и основные преимущества

• Устойчивость к электромагнитным помехам (EMI): благодаря использованию неметаллического прочного элемента из стеклопластика армированный волоконно-оптический кабель с многожильной свободной трубкой и неметаллическим прочным элементом невосприимчив к ударам молнии и электрическим помехам, что делает его пригодным для сред с высоким напряжением.
• Двухслойная броня: комбинация APL и PSP обеспечивает превосходную устойчивость к раздавливанию и высокий уровень защиты от атак грызунов и механических воздействий во время установки.
• Устойчивая к гидролизу конструкция: высокопрочный материал свободной трубки специально разработан для защиты от гидролиза, обеспечивая долговечность волокон во влажном климате.
• Комплексная гидроизоляция: многоуровневая система, включающая состав для заполнения труб, 100% заполнение сердцевины кабеля и водоблокирующие материалы, гарантирует, что кабель остается водонепроницаемым под гидростатическим давлением.

Технические характеристики

• Количество волокон: настраиваемые конфигурации от 2 до 144 ядер.
• Прочный элемент: пластик, армированный центральным волокном (FRP) с дополнительным полиэтиленовым покрытием для определенных диаметров.
• Слои брони: продольно намотанные APL (алюминиевый полиэтиленовый ламинат) и PSP (стальная лента с пластиковым покрытием).
• Соответствие стандартам: Полностью соответствует международным стандартам YD/T 901 и IEC 60794-1.
• Условия окружающей среды: Стабильная работа в диапазоне температур от -40°C до +70°C.
• Материал оболочки: устойчивый к ультрафиолетовому излучению полиэтилен (PE) для увеличения срока службы на открытом воздухе.

Разнообразные области применения

The Многожильная свободная трубка, неметаллический прочный элемент, бронированный волоконно-оптический кабельразвернут в различных критически важных секторах:

1. Операторы связи: Надежная магистральная сеть и кабельная сеть доступа для услуг передачи голоса и данных.
2. Электрические и коммунальные сети: безопасная передача данных вблизи высоковольтных линий электропередачи, где металлические элементы ограничены.
3. Радио и телевидение: Стабильное распределение сигнала для систем связи и передачи информации.
4. Транспортная инфраструктура: мониторинг и передача данных в режиме реального времени для железнодорожного транспорта, автомагистралей и интеллектуальных систем дорожного движения.

Стандарты

Кабель GYFTA53 соответствует стандарту YD/T 901, а также IEC 60794-1.

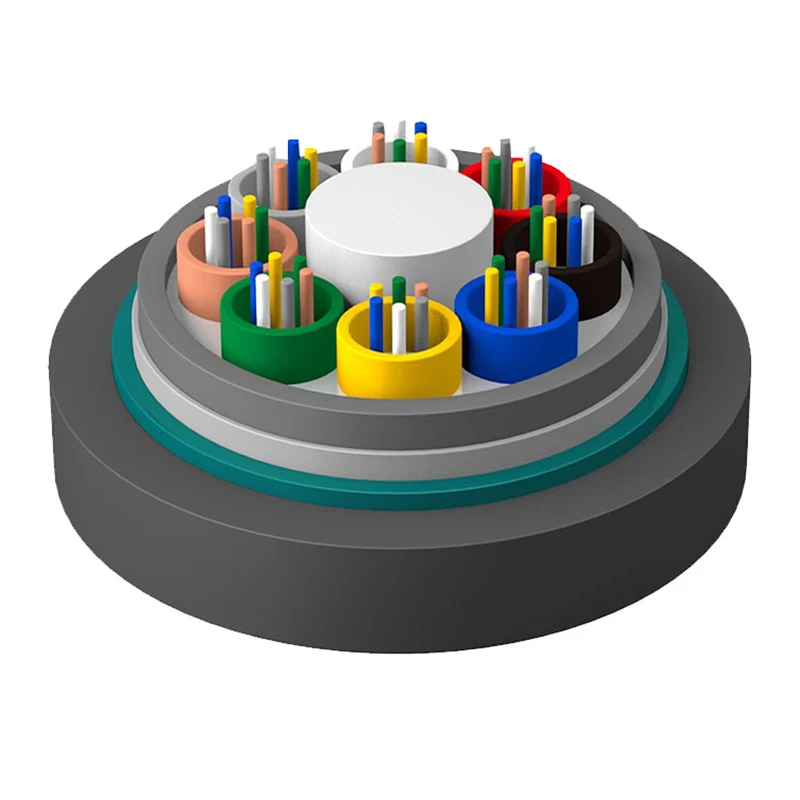

Чертеж структуры

1. Волокно

2. Наполнитель для трубок

3.Свободная трубка

4. Наполнитель для кабелей

5. АПЛ

6.PE внутренняя оболочка

7. Водоблокирующий материал

8.ПСП

9. Член прочности FRP

10. Внешняя оболочка из полиэтилена

Технические параметры

Температура хранения/рабочая температура: -40℃-+70℃

Оптические характеристики

Примечание:

а. Суффикс Xn обозначает тип волокна

б. Цветовое расположение оптоволокна и трубки указано в таблице идентификации цветов.

в. Кабель не следует хранить на открытом воздухе более 6 месяцев, чтобы сохранить кабельную катушку в хорошем состоянии.

Применение: Воздуховод/Воздушный/Прямой заглубленный

Часто задаваемые вопросы (FAQ)

Вопрос: Что делает признак «неметалличность» важным для этого бронированного кабеля?

Ответ: Несмотря на то, что кабель имеет металлическую броню (APL/PSP), неметаллический центральный элемент из стеклопластика не позволяет кабелю действовать как непрерывный проводник для молнии или индукции высокого напряжения, что значительно повышает безопасность в электрических коридорах.

Вопрос: Подходит ли армированный оптоволоконный кабель со свободной трубкой и неметаллическими прочными элементами для непосредственного захоронения?

А: Да. Двойная армированная конструкция (алюминиевые и стальные ленты) обеспечивает необходимую прочность на разрыв и устойчивость к раздавливанию, необходимую для прямого захоронения в большинстве типов почв.

Вопрос: Как Orientalfiber обеспечивает устойчивость кабеля к влаге с течением времени?

Ответ: Мы используем 100% заполнитель сердцевины в сочетании с барьерами APL и PSP. Эта дублирующая система гарантирует, что даже в случае повреждения внешней оболочки влага не сможет проникнуть в трубки, несущие оптоволокно.
