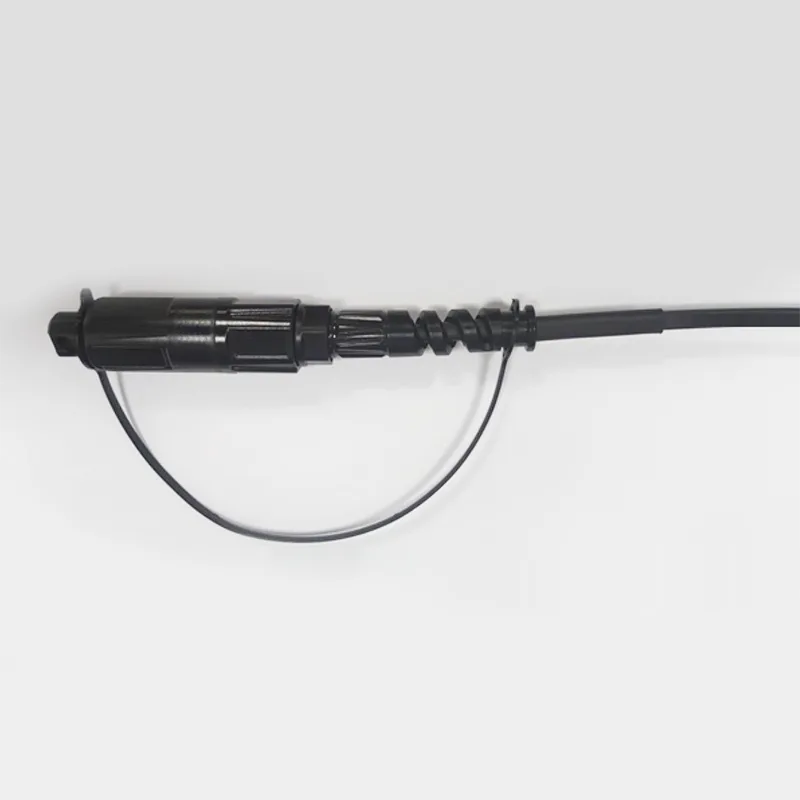

φ5 мм водонепроницаемый волоконно -кабельный кабель Optitap SC/APC -разъем Patch Patch Bord

Приложение:● Системы FTTX/FTTH● Приложения Ethernet● Ссылки CATV● Распределение оптического сигнала● Пассивные оптические сети (PON)● Применение магистралей, горизонтальных и подрядных● Дороженные клеммы● открытые площадки; Суровая средаФункции:● Низкая потеря вставки, высокая потери доходности.● Хо......

Отправить запрос

Описание продукта

Приложение:

● Системы FTTX/FTTH

● Приложения Ethernet

● Ссылки CATV

● Распределение оптического сигнала

● Пассивные оптические сети (PON)

● Применение магистралей, горизонтальных и подрядных

● Дороженные клеммы

● открытые площадки; Суровая среда

Функции:

● Низкая потеря вставки, высокая потери доходности.

● Хорошо в повторяемости и обмена.

● 100% вставка, потери возврата, конечное лицо и.

● Инспекция помех.

● Отличная механическая выносливость.

● Соответствие Telcordia GR-326-ядра.

● Обеспечивает высокую производительность и надежность в управлении оптическими кабелями.

● Быстрая и легкая установка и реконфигурация.

● Простая обработка, нет необходимости в специальном инструменте.

● IP68 водонепроницаемый.

Техническая спецификация патча шнура

Конструкции	Единица	Описания
Количество волокон		Простой
Длина волны	н.м.	1310/1550
Вставка потеря	дБ	≤0,50 (типично: 0,3)
Возвращаяся потеря	дБ	≥55 (APC)
Кабельная куртка		Черный
Кабельный внешний диаметр	мм	Φ5,0 (± 0,2)
Волоконно -режим		Одиночный режим: G657 A2
Кабельная куртка материал		LSZH (УФ -защита и пожарная сопротивление)
Кабельный вес	Кг/км	28 (приблизительно)
Печать содержимого		Настраиваемый
Длина	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Допуск: ± 0,5 м)
Тип разъема		Ввод: Accord Optitap SC/APC
Тип разъема		Вывод: Accord Optitap SC/APC
Водонепроницаемый сорт		IP68
Предел прочности	N	200
Рабочая температура	℃	-20 ~ +65

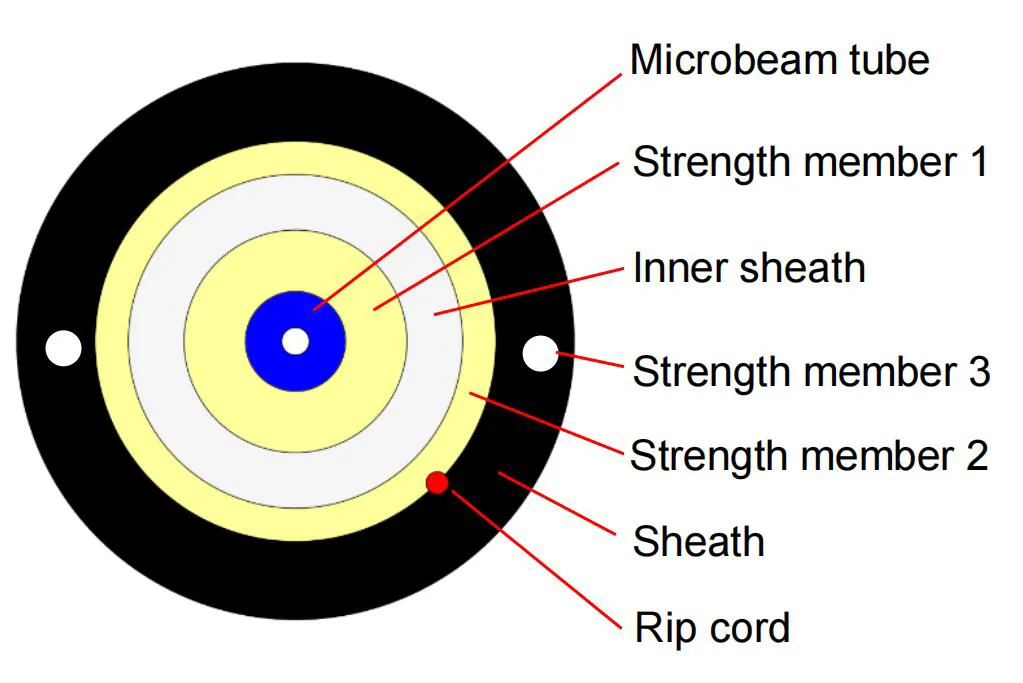

Кабельное поперечное сечение

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Размер кабельной конструкции

Элемент	Содержимое	Спецификации
Волокно	Число	1
	Тип	G.657A2
	Цвет	СИНИЙ
Микробиальная трубка	Материал	LSZH
	Цвет	СИНИЙ
	Диаметр (мм)	0,9 ± 0,05
Внутренняя оболочка	Диаметр (мм)	2,2 ± 0,05
	Толщина (мм)	0,4 ± 0,05
	Цвет	Слоновая кость/белая/бежевая
	Материал	LSZH
	Участник силы 1	Арамидная пряжа 1100D*3
Участник силы 2	Материал	Арамидная пряжа
Участник силы 2	Количество	1100d*7
Участник силы 3	Материал	Приклеенный FRP
Участник силы 3	Диаметр (мм)	0,5*2
Разорп	Число	1
Разорп	Цвет	Красный
Оболочка	Материал	LSZH (УФ -защита и пожарная сопротивление)
	Диаметр (мм)	5,0 ± 0,2
	Толщина (мм)	1,1 ± 0,1
	Цвет	Черный
Кабельный вес	Кг/км	28 ± 3

Производительность оптического волоконного кабеля

Все характеристики кабельного волокна (волокно готового кабеля) должны быть, по крайней мере, в соответствии с рекомендацией ITU-T G.657A2 и должны быть следующими.

Элемент	Спецификация
Тип волокна	Одиночный режим
Волоконно -материал	Легированный кремнезем
Коэффициент затухания @ 1310 нм @ 1383nm @ 1490nm @ 1550 нм @ 1625nm После кабельного образования @ 1310 нм @ 1550 нм	≤ 0,36 дБ/км ≤ 0,36 дБ/км ≤ 0,25 дБ/км ≤ 0,22 дБ/км ≤ 0,25 дБ/км ≤ 0,36 дБ/км ≤ 0,22 дБ/км
Кабельная среза длина волны	≤ 1260 нм
Ноль-дисперсионная длина волны	1300 ~ 1324 нм
Склон нулевого дисперсия	≤ 0,092 пс/(нм2.km)
PMD @ 1550 нм	≤0,1 пс/км1/2
Хроматическая дисперсия @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 пс/(нм. Км) ≤5,3 пс/(нм. Км) ≤18,0 пс/(нм. Км) ≤22 пс/(нм. Км)
Диаметр поля режима @ 1310 нм	8.5-9,3um
Ошибка концентричности ядра / одежды	≤ 0,5 один
Диаметр оболочки	125,0 ± 0,7 один
Защита не циркулярности	≤5%
Первичный диаметр покрытия	242 ± 7 один
Концентричность Первичное покрытие / покрытие	≤10 мкм
Покрытие не циркулярности	≤0,7%
Затухание с потерей изгиба кабеля 1 поворот 1 Mandrel 7,5 мм 10 поворотов 1 MANDREL 15 мм	1550 нм ≤ Δ 0,10 дБ/км 1550 нм ≤ Δ 0,03 дБ/км

Диапазон температуры применения

Диапазон рабочей температуры	: От -20 до +65 ℃
Диапазон температуры хранения / транспорта	: От -20 до +65 ℃
Диапазон температуры установки	: От -20 до +65 ℃

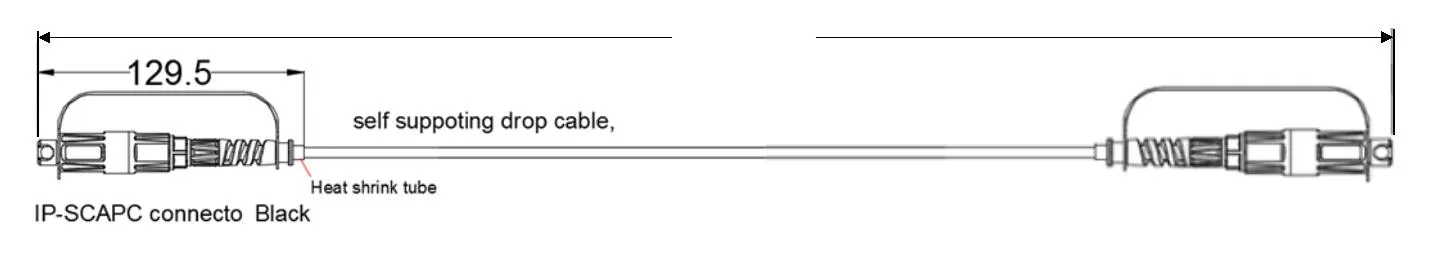

Размерный рисунок

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

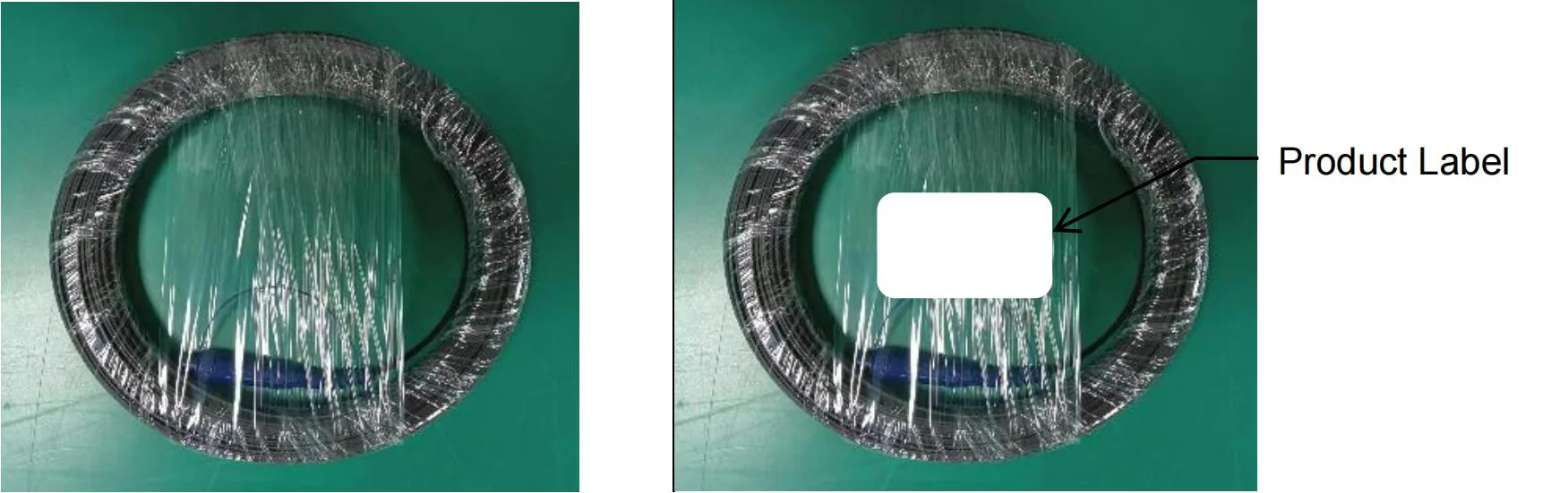

Упаковка

Фоточная катушка обмотка:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
