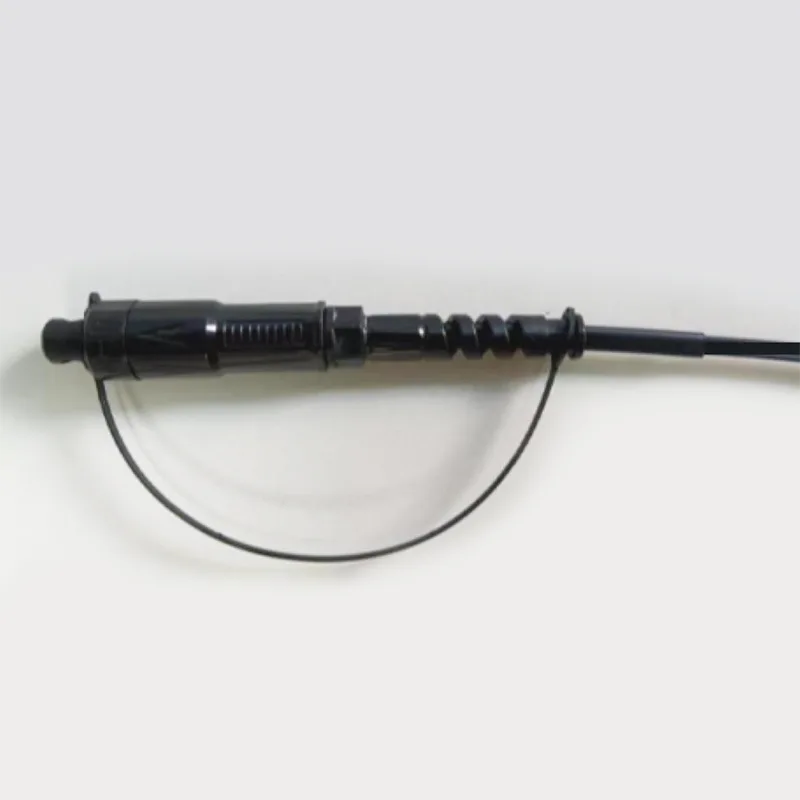

F5MM водонепроницаемый круглый кабельный шнур Mini SC/APC -разъем оптический пластырь

Приложение:● Системы FTTX/FTTH● Приложения Ethernet● Ссылки CATV● Распределение оптического сигнала● Пассивные оптические сети (PON)● Применение магистралей, горизонтальных и подрядных● Дороженные клеммы● открытые площадки; Суровая средаФункции:● Низкая потеря вставки, высокая потери доходности.● Хо......

Отправить запрос

Описание продукта

Приложение:

● Системы FTTX/FTTH

● Приложения Ethernet

● Ссылки CATV

● Распределение оптического сигнала

● Пассивные оптические сети (PON)

● Применение магистралей, горизонтальных и подрядных

● Дороженные клеммы

● открытые площадки; Суровая среда

Функции:

● Низкая потеря вставки, высокая потери доходности.

● Хорошо в повторяемости и обмена.

● 100% вставка, потери возврата, конечное лицо и.

● Инспекция помех.

● Отличная механическая выносливость.

● Соответствие Telcordia GR-326-ядра.

● Обеспечивает высокую производительность и надежность в управлении оптическими кабелями.

● Быстрая и легкая установка и реконфигурация.

● Простая обработка, нет необходимости в специальном инструменте.

● IP68 водонепроницаемый.

Техническая спецификация:

Конструкции	Единица	Описания
Количество волокон		Простой
Длина волны	н.м.	1310/1550
Вставка потеря	дБ	≤0.30
Возвращаяся потеря	дБ	≥ 60
Тип соединения		SC/APC
Фарма		Керамика
Циклы соединения		500
Кабельная куртка		Черный
Кабельный внешний диаметр	мм	5,0 ± 0,2
Волоконно -режим		Одиночный режим: G657A2
Кабельная куртка материал		HDPE
Кабельный вес	Кг/км	35 (ок.
Печать содержимого		Настраиваемый
Длина	m	30 、 50 、 100 、 150 、 200、250 、 300 、 400、500 или настраиваемый (Допуск: ± 1,0 м)
Тип разъема		Вход: Accord H Optic Mini SC
Тип разъема		Вывод: Accord Обычный SC/APC
Тяга (осевая между кабель и разъем)	N	200
Водонепроницаемый сорт		Ввод: IP68
Рабочая температура	℃	-40 ° C ~ +70 ℃
Температура хранения	℃	-40 ° C ~ +70 ℃

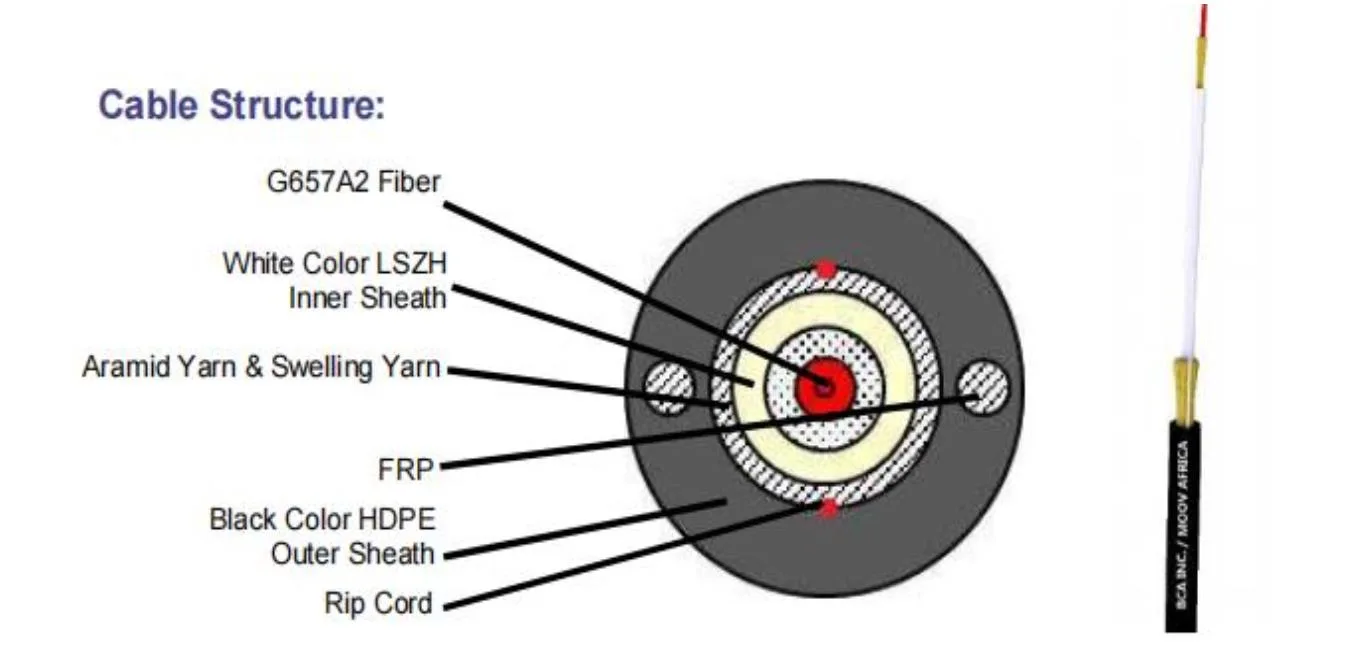

Кабельная конструкция:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Кабельная конструкция:

Элемент	Содержимое	Спецификации
Плотное буферное волокно	Число	1
	Тип	G.657A2
	Материал	LSZH
	Плотный буферный цвет	Белый
	Диаметр (мм)	0,90 ± 0,05
Участник силы 1	Материал	Арамидная пряжа
Внутренняя оболочка	Диаметр (мм)	2,8 ± 0,2
	Толщина (мм)	0,25 ± 0,1
	Цвет	Белый
	Материал	LSZH
Участник силы 2	Материал	Фрп
Участник силы 2	Количество	0,5*2
Участник силы 3	Материал	Арамидная пряжа + вода, блокирующая стеклянная пряжа
Разорп	Спецификация и цвет	600D красный
Внешняя оболочка	Материал	HD
	Диаметр (мм)	5,0 ± 0,2
	Толщина (мм)	1,1 ± 0,1
	Цвет	Черный
Кабельный Weigth	Кг/км	35 ± 3
Напряжение	N	400 (в долгосрочной перспективе)
Напряжение	N	800 (краткосрочный)
Раздавить	N/10 см	200 (в долгосрочной перспективе)
Раздавить	N/10 см	1000 (краткосрочный)
Мин Радиус изгиба	мм	10xd (статический)
Мин Радиус изгиба	мм	20xd (динамический)
Диапазон рабочей температуры:		-20 до +60 ℃
Диапазон температуры хранения / транспорта:		-20 до +60 ℃

Оптическое волокно:

Все характеристики кабельного волокна (волокно готового кабеля) должны быть, по крайней мере, в соответствии с рекомендацией ITU-T G.657A2 и должны быть следующими.

Элемент	Спецификация
Тип волокна	Одиночный режим
Волоконно -материал	Легированный кремнезем
Коэффициент затухания @ 1310 нм @ 1383nm	≤ 0,36 дБ/км ≤ 0,36 дБ/км
@ 1490nm @ 1550 нм @ 1625nm После кабельного образования @ 1310 нм @ 1550NM	≤ 0,25 дБ/км ≤ 0,22 дБ/км ≤ 0,25 дБ/км ≤ 0,36 дБ/км ≤ 0,22 дБ/км
Кабельная среза длина волны	≤ 1260 нм
Ноль-дисперсионная длина волны	1300 ~ 1324 нм
Склон нулевого дисперсия	≤ 0,092 пс/(нм2.km)
PMD @ 1550 нм	≤0,1 пс/км1/2
Хроматическая дисперсия @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625nm	≤3 пс/(нм. Км) ≤5,3 пс/(нм. Км) ≤18,0 пс/(нм. Км) ≤22 пс/(нм. Км)
Диаметр поля режима @ 1310 нм	8.5-9,3um
Ошибка концентричности ядра / одежды	≤ 0,5 один
Диаметр оболочки	125,0 ± 0,7 один
Защита не циркулярности	≤5%
Первичный диаметр покрытия	242 ± 7 один
Концентричность Первичное покрытие / покрытие	≤10 мкм
Покрытие не циркулярности	≤0,7%
Затухание с потерей изгиба кабеля 1 поворот 1 Mandrel 7,5 мм 10 поворотов 1 MANDREL 15 мм	1550 нм ≤ Δ 0,10 дБ/км 1550 нм ≤ Δ 0,03 дБ/км

Размерный рисунок:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Упаковка:

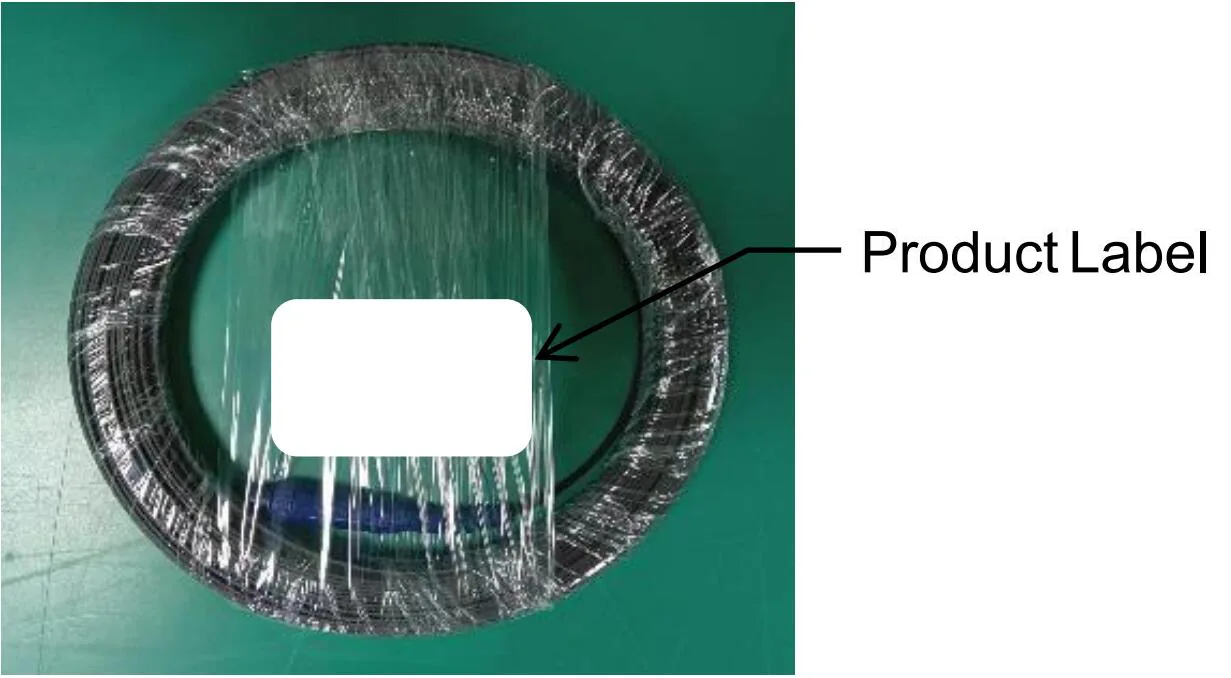

Фоточная катушка обмотка:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Требования к упаковке:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord
