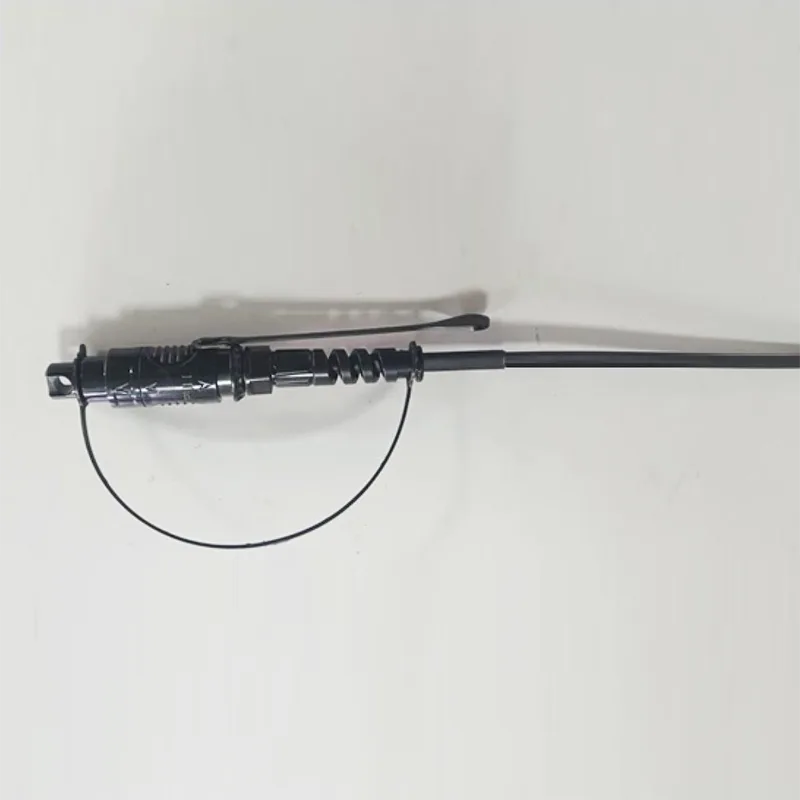

φ5 мм водонепроницаемый круглый кабельный шнур SC/APC -разъем пластырь

Приложение:● Системы FTTX/FTTH● Приложения Ethernet● Ссылки CATV● Распределение оптического сигнала● Пассивные оптические сети (PON)● Применение магистралей, горизонтальных и подрядных● Дороженные клеммы● открытые площадки; Суровая средаФункции:● Низкая потеря вставки, высокая потери доходности.● Хо......

Отправить запрос

Описание продукта

Приложение:

● Системы FTTX/FTTH

● Приложения Ethernet

● Ссылки CATV

● Распределение оптического сигнала

● Пассивные оптические сети (PON)

● Применение магистралей, горизонтальных и подрядных

● Дороженные клеммы

● открытые площадки; Суровая среда

Функции:

● Низкая потеря вставки, высокая потери доходности.

● Хорошо в повторяемости и обмена.

● 100% вставка, потери возврата, конечное лицо и.

● Инспекция помех.

● Отличная механическая выносливость.

● Соответствие Telcordia GR-326-ядра.

● Обеспечивает высокую производительность и надежность в управлении оптическими кабелями.

● Быстрая и легкая установка и реконфигурация.

● Простая обработка, нет необходимости в специальном инструменте.

● IP68 водонепроницаемый.

1. Техническая спецификация патча шнура

Конструкции	Единица	Описания
Количество волокон		Простой
Длина волны	н.м.	1310/1550
Вставка потеря	дБ	≤0,50 (типично: 0,15)
Возвращаяся потеря	дБ	≥ 60
Тип соединения		SC/APC
Фарма		Керамика
Циклы соединения		500
Кабельная куртка		Черный
Кабельный внешний диаметр	мм	5,0 ± 0,2
Волоконно -режим		Одиночный режим: G657A2
Кабельная куртка материал		LSZH (с RAL9005) UL94V0
Кабельный вес	Кг/км	22 (ок.
Печать содержимого		Настраиваемый
Длина	m	50 、 75 、 110 、 150、200、250 или настраиваемый (Допуск: ± 0,5 м)
Тип разъема		Вход: Accord H Optic SC/APC
Тип разъема		Выход: Accord H Optic SC/APC
Тяга (осевая между кабель и разъем)	N	200
Водонепроницаемый сорт		IP68
Температура установки:	℃	0 ° C ~+40 ° C.
Рабочая температура	℃	-20 ° C ~ +60 ℃
Температура хранения / транспорта	℃	-20 ° C ~ +60 ℃

2. Кабельное поперечное сечение

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. Размер конструкции кабеля

Элемент	Содержимое	Спецификации
Плотное буферное волокно	Число	1
	Тип	G.657A2
	Цвет	Красный (RAL3020)
	Материал	LSZH (Blue Ral5017)
	Диаметр (мм)	0,90 ± 0,05
Внутренняя оболочка	Диаметр (мм)	2,0 ± 0,1
	Толщина (мм)	0,4 ± 0,05
	Цвет	Белый
	Материал	LSZH
Участник силы 1	Материал	Приклеенный FRP
Участник силы 1	Количество	0,5*2
Участник силы 2	Материал	Арамидная пряжа + вода, блокирующая стеклянная пряжа
Разорп	Число	1
Разорп	Цвет	Красный
Оболочка	Материал	LSZH (с RAL9005) UL94V0
	Диаметр (мм)	5,0 ± 0,2
	Толщина (мм)	1,1 ± 0,1
	Цвет	Черный
Кабельный Weigth	Кг/км	22 ± 3
Мин Изгибающий радиус		10xd (статический); 20xd (динамический)
Диапазон рабочей температуры:	℃	-20 ° C ~ +60 ℃
Диапазон температуры хранения / транспорта:	℃	-20 ° C ~ +60 ℃
Диапазон температуры установки:	℃	0 ° C ~+40 ° C.

4. Оптическое волокно

Все характеристики кабельного волокна (волокно готового кабеля) должны быть, по крайней мере, в соответствии с рекомендацией ITU-T G.657A2 и должны быть следующими.

Элемент	Спецификация
Тип волокна	Одиночный режим
Волоконно -материал	Легированный кремнезем
Коэффициент затухания @ 1310 нм @ 1383nm @ 1490nm @ 1550 нм @ 1625nm После кабельного образования @ 1310 нм @ 1550 нм	≤ 0,36 дБ/км ≤ 0,36 дБ/км ≤ 0,25 дБ/км ≤ 0,22 дБ/км ≤ 0,25 дБ/км ≤ 0,36 дБ/км ≤ 0,22 дБ/км
Кабельная среза длина волны	≤ 1260 нм
Ноль-дисперсионная длина волны	1300 ~ 1324 нм
Склон нулевого дисперсия	≤ 0,092 пс/(нм2.km)
PMD @ 1550 нм	≤0,1 пс/км1/2
Хроматическая дисперсия @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 пс/(нм. Км) ≤5,3 пс/(нм. Км) ≤18,0 пс/(нм. Км) ≤22 пс/(нм. Км)
Диаметр поля режима @ 1310 нм	8.5-9,3um
Ошибка концентричности ядра / одежды	≤ 0,5 один
Диаметр оболочки	125,0 ± 0,7 один
Защита не циркулярности	≤5%
Первичный диаметр покрытия	242 ± 7 один
Концентричность Первичное покрытие / покрытие	≤10 мкм
Покрытие не циркулярности	≤0,7%
Затухание с потерей изгиба кабеля 1 поворот 1 Mandrel 7,5 мм 10 поворотов 1 MANDREL 15 мм	1550 нм ≤ Δ 0,10 дБ/км 1550 нм ≤ Δ 0,03 дБ/км

5. Механический и экологический тест производительности

S/N.	Элемент	Метод испытаний	Условие принятия
1	Предел прочности IEC 794-1-E1	- Нагрузка: 1200N - Длина кабеля под нагрузкой: 50 м - Время загрузки: ≥1 мин.	- изменение потери ≤ 0,1 дБ/км при 1550 нм -Не повреждения внешней куртки и внутренних элементов.
2	Crush Test IEC 794-1-E3	- Загрузка: 500N/100 мм*100 мм - Время загрузки: ≥1 мин.	- изменение потери ≤ 0,1 дБ/км при 1550 нм -Не повреждения внешней куртки и внутренних элементов.
3	Воздействие сопротивления IEC 794-1-E4	- Точки удара: 5 -Тавм за точку: 1 - Энергия воздействия: 1N.M - радиус головки молотка: 12,5 мм - Скорость воздействия: 2 сек/цикл	- изменение потери ≤ 0,1 дБ/км при 1550 нм -Не повреждения внешней куртки и внутренних элементов.
4	Повторное изгиб IEC 794-1-E6	- Радиус изгиба: диаметр 20 x кабеля - нагрузка: 20 н. - Скорость сгибания: 3 сек/цикл - Циклическая кривизна: 30	- изменение потери ≤ 0,1 дБ/км при 1550 нм -Не повреждения внешней куртки и внутренних элементов.
5	Кручение IEC 794-1-E7	- Длина: 1 м - нагрузка: 50 N - Скорость поворота: 1 мин/цикл - Угол поворота: ± 180 ° - Количество цикла: 10	- изменение потери ≤ 0,1 дБ/км при 1550 нм -Не повреждения внешней куртки и внутренних элементов.
6	Температура Велосипедный тест IEC 794-1-F1	- Температурный шаг: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Время за каждый шаг: 24 часа - Количество цикла: 2	- изменение потери ≤ 0,1 дБ/км при 1550 нм - Без разрыва волокна и нет повреждения оболочки.
7	Тест на проникновение воды IEC 794-1-F5B	- Высота воды: 1 м - Длина образца: 3 м. - Время теста: 24 часа	- вода не просочилась из противоположный конец кабеля.

6. Пластырь размерный рисунок

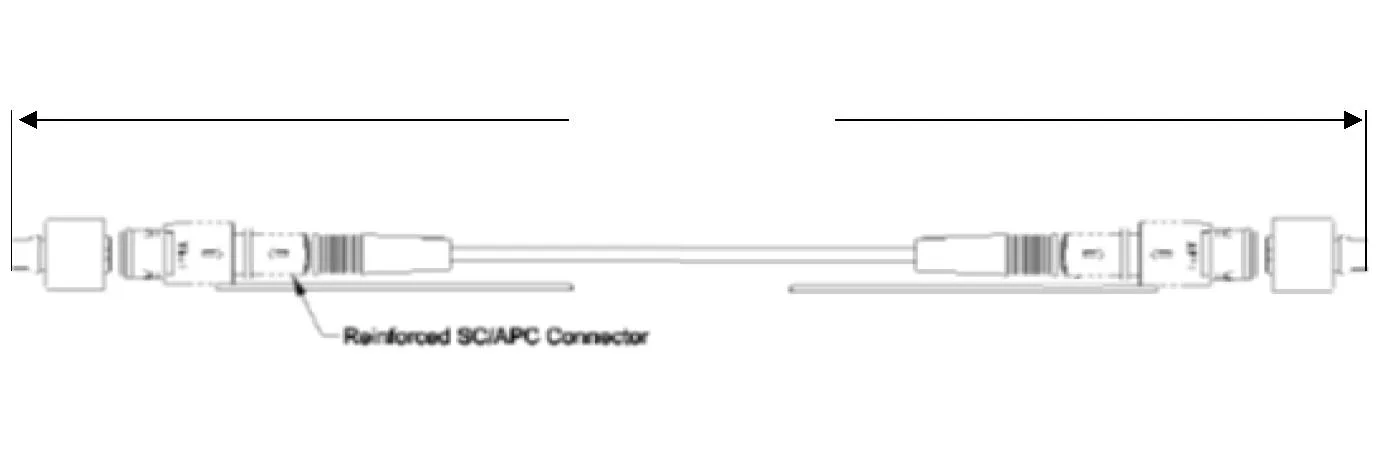

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

7. Пакет

Пакет требований

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

Горячие Теги: φ5 мм водонепроницаемый круглый кабельный шнур SC/APC -разъем пластырь
