Как установить оптоволокно с беспилотным воздушным транспортным средством?

Установка мер предосторожности

1. Установка волоконно -оптического диска, оптоволоконно -оптическое насадка должна быть как можно дальше от пропеллера, но уделять дополнительное внимание гравитации самолета. Центр тяжести самолета должен быть уделено дополнительному вниманию.

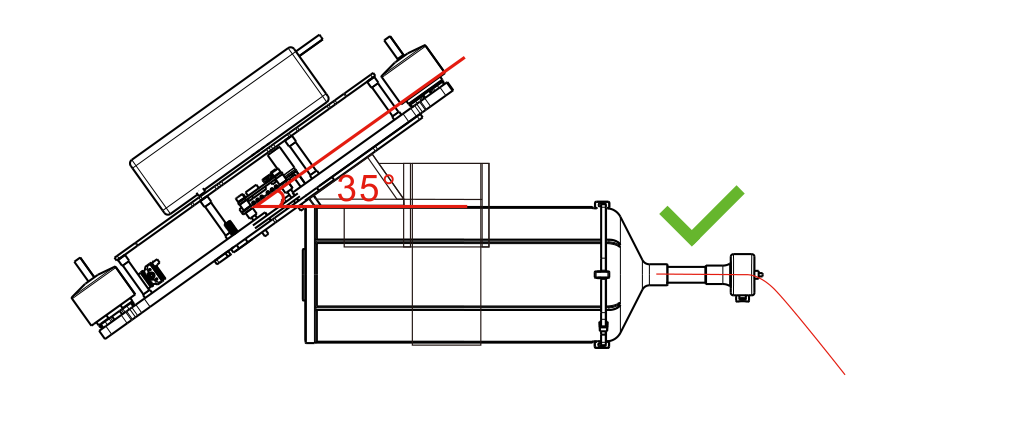

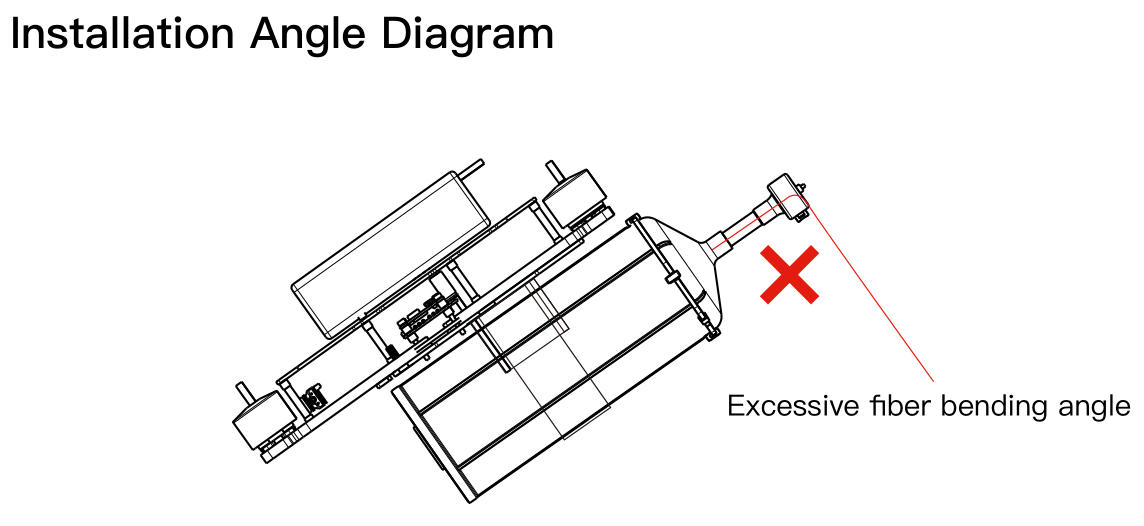

1. Установка волоконно -оптического диска должна основываться на угле наклона самолета, монтажный кронштейн должен быть зарезервирован для определенного угла (как показано на рисунке). Установка Угол монтажа должен быть близок к углу наклона, так что угол выхода волоконно -оптического диска горизонталь.

1. Волоконно -оптическая обмотка использует специальный клей, первые 200 метров расстояния - это область применения клея, в этой области скорость полета самолета должна контролироваться с постоянной скоростью 0,5 миль в час. Скорость полета самолета должна контролироваться в пределах 30 км/ч или 8 м/с, чтобы избежать высокоскоростного полета в области клея.

Подготовка перед использованием оптического диска

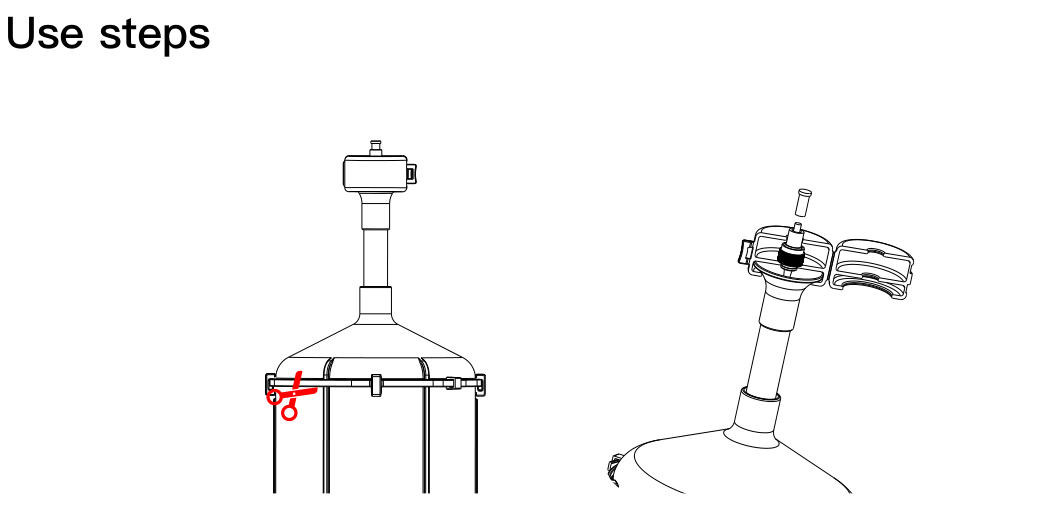

1. Обязательно удалите защиту от транспортировки и 4 защитные снимки перед использованием оптического волоконного диска.
2. (Примечание: не вынимайте пряжку прямо из волокна, будет сломана.)
3. Оптическое волоконно -диск выпускной волоконно -оптический порт защитной оболочки перед использованием необходимо удалить, вытяните оптическое волокно в землю модуля.

Беспроводное соединение на боковой стороне

1. Подключите кабель SH1.0 от терминала Sky к контроллеру полета, как показано на диаграмме «Режим подключения заземления терминала 1 (беспроводной)».
2. Подключите линию заземления SH1.0 к приемнику и передатчику карты.
3. Исправьте конец неба и волоконно -оптический диск, обратите внимание на волоконно -оптическое сопло как можно дальше от пропеллера БПЛА, чтобы избежать аварии запутывания.

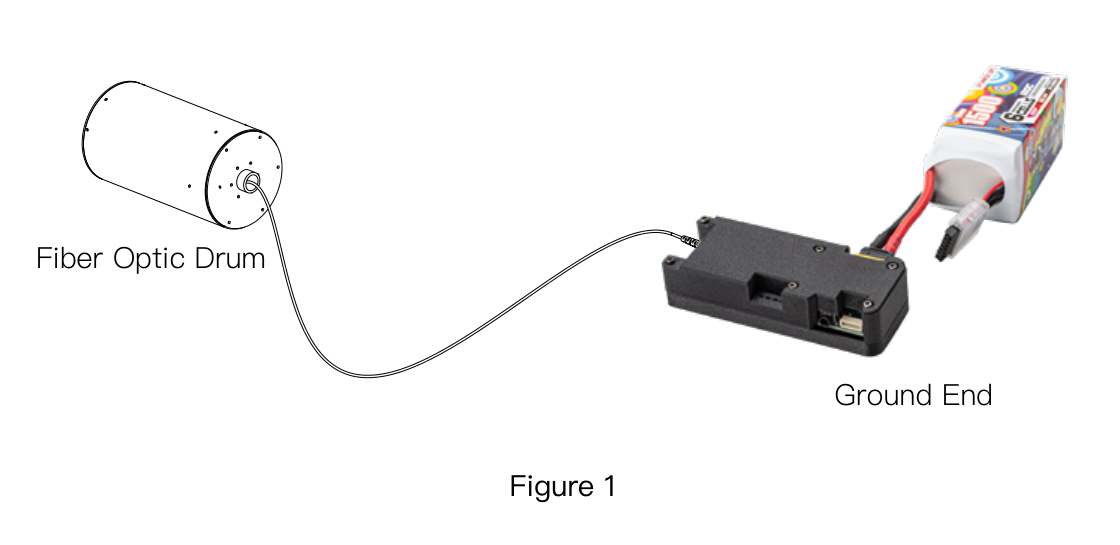

4. Подключите волоконно -оптический жгут, подключите порты FC на обоих концах волоконного диска к порту FC на конце неба и порту FC на конце заземления, и обратите внимание, что конец сопла подключен к порту FC на конце земли.

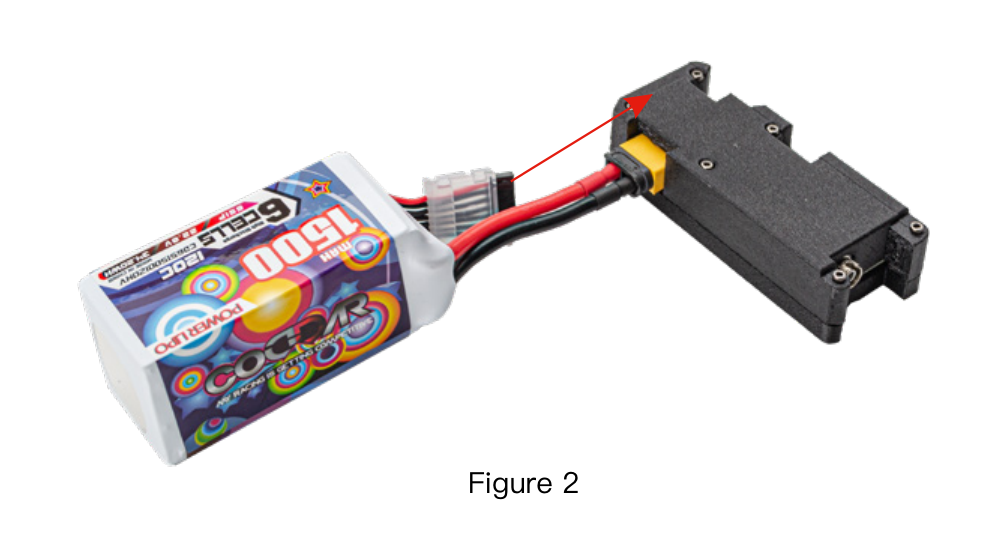

5. Вставьте литийную батарею конец заземления в разъем заземления после того, как он будет полностью заряжен. (Как рисунок 2)

Меры предосторожности

1. Входное напряжение 11.1-26V находится в пределах безопасного диапазона, пожалуйста, не превышайте и не падайте ниже предельного напряжения, не обращайте переворота положительных и отрицательных полюсов.
2. Не делайте кружок складывания оптического волокна, чтобы избежать разрезания острыми объектами и привести к разрушению волокна.
3. Обратите внимание на защиту волоконно -оптических разъемов и интерфейсов FC, избегайте пыли, масла и воды, сохраните крышку для защиты раздела.
4. Храните в прохладной, сухой и легкомысленной области.
5. Точная структура оптического диска, аккуратно взять и положить, вертикальное хранение.
